Назначение:
Пресс для высокопроизводительной склейки щитовых деталей.
Сушка клеевого слоя осуществляется с использованием ТВЧ.
Возможна работа с различными комбинациями заготовок.
Пресс с боковым и верхним давлением для высокопроизводительной склейки щитовых деталей, сушка клеевого слоя осуществляется с использованием ТВЧ.
Производимая продукция: щитовые заготовки, напольные покрытия, сэндвич-панели из различных заготовок.
Особенности оборудования и технологии
Производительность: 2-3 минуты на каждую запрессовку (в зависимости от параметров ламелей).Особенности модели CGPB-64 BPZL-CM
-
Высокопроизводительное оборудование для производства щитовых изделий
-
Надежные комплектующие, качественное изготовление лидирующего производителя КНР
-
Простота обслуживания, доступная цена
|
Конструкция пресса.Основные элементы конструкции пресса металлоемки и обрабатываются за один раз на крупногабаритных обрабатывающих станках, что гарантирует соблюдение геометрических размеров рабочих поверхностей. Столы по сравнению с обычными прессами изготовлены с дополнительными стадиями обработки поверхности, что в совокупности с ТВЧ технологией дает лучшие геометрические показатели готовой продукции (дополнительна экономическая эффективность технологии).
Система контроля параллельности опускания плиты. |
|
|
|

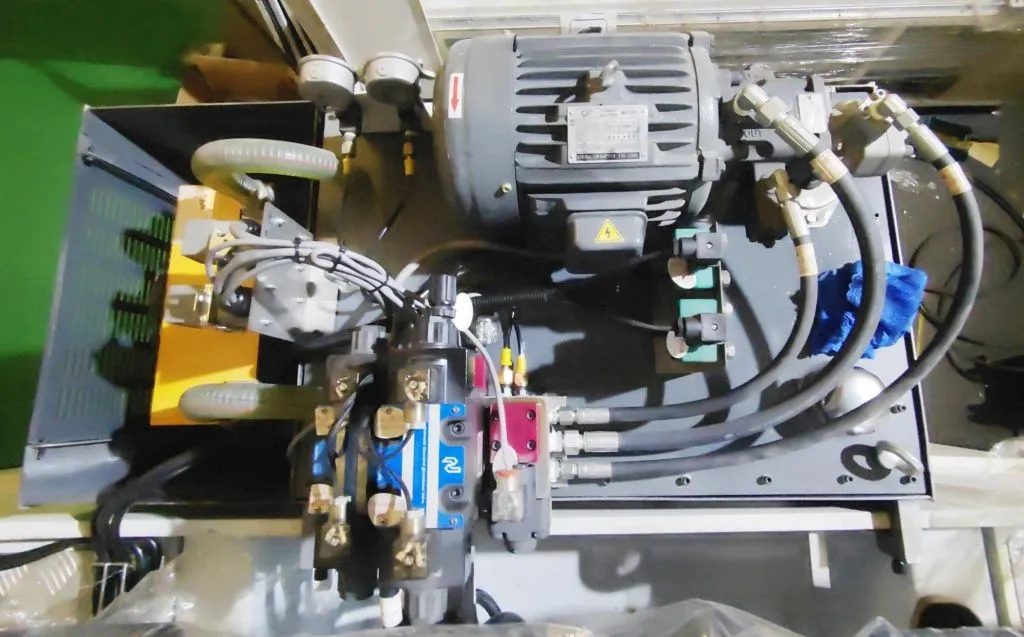

Гидравлическая система
|
|

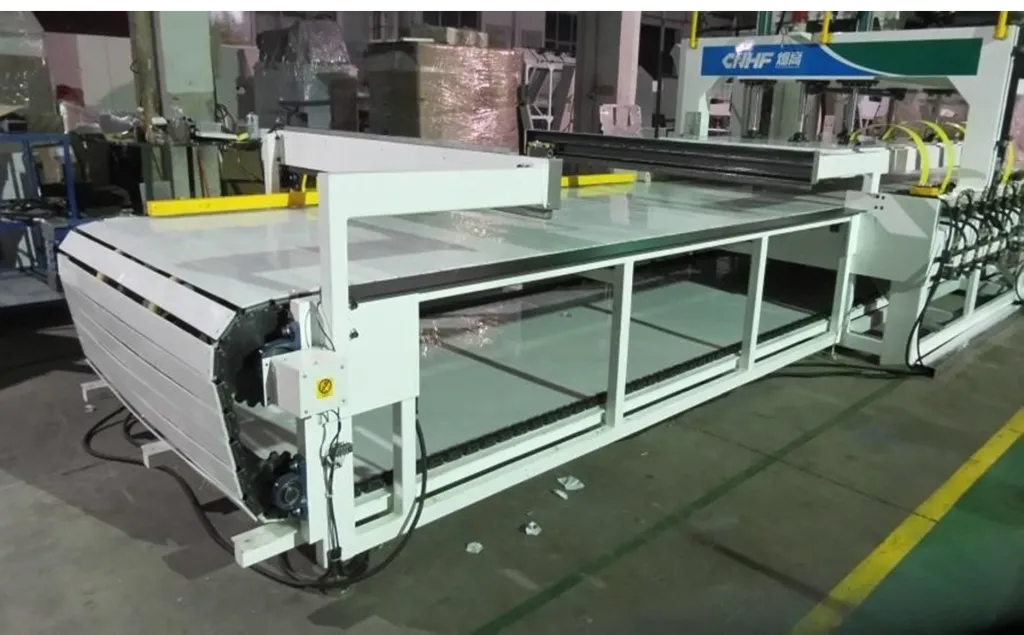

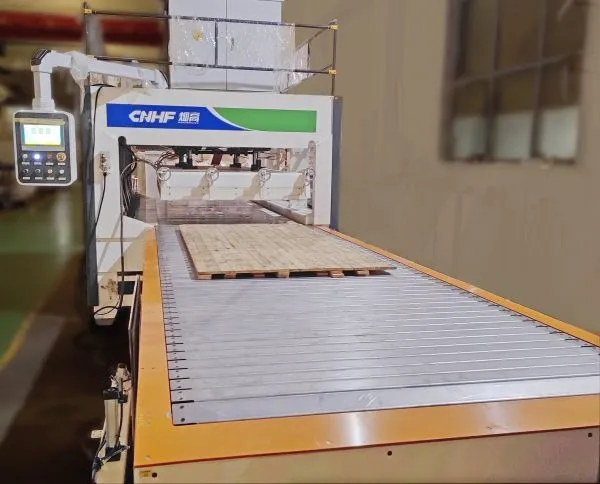

Конвейер загрузки.Загрузка гусеничного типа позволяет соединять заготовки любых размеров. Гусеничная лента изготовлена из нержавеющей стали.
Конвейер укомплектован выравнивающим барьером (для переднего торца) с механизмом подъема. Конструкция транспортера отличается простотой и прочностью. |
|
|
|
Генератор ТВЧ.Техника безопасности: установка генератора ТВЧ под основными механизмами пресса может легко стать причиной поражения электрическим током, особенно при техническом обслуживании. В конструкции пресса генератор установлен в отдельном шкафу сверху станины.
Дополнительная высокочастотная схема защиты от искрообразования предотвращает продукцию и оборудование от повреждений. |
|

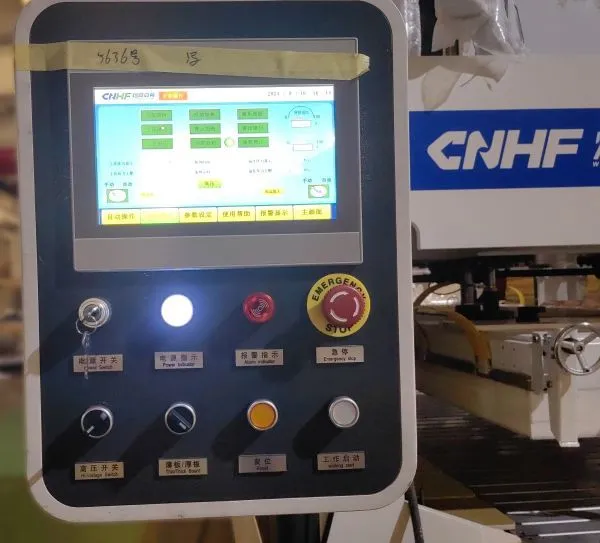

УправлениеДля управления прессом используется сенсорный экран с удобным интерфейсом. Экран установлен на поворотной консоли.
Установка требуемых значений различных технологических параметров станка, руководство по эксплуатации (эксплуатация/, обслуживание/ профилактический ремонт), автоматическое оповещение о различных неполадках с выдачей информации о причине неисправности и место неполадки. |
|
|
|
Система крепления антиадгезионного материала к верхней плите пресса (стандартная комплектация). Материал препятствует склеиванию соединенных заготовок с верхним рабочим столом |
|
|
Боковые цилиндры пресса с механизмом ручного отключения. |
|
|

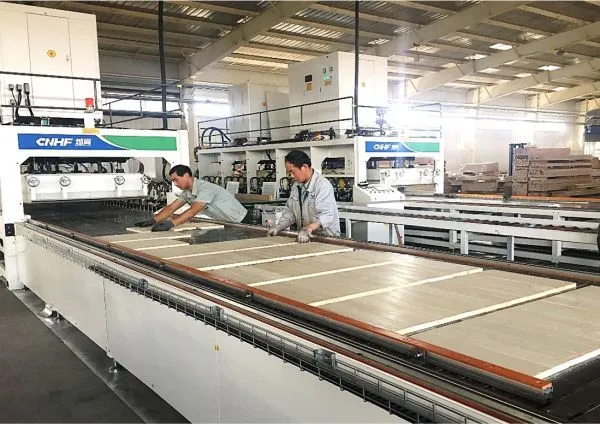

На прессе возможно производить склеивание заготовок в различных комбинациях |
|
|
Пресс может быть укомплектован системой разгрузки для коротких деталей (опционально). |
| Характеристики | |
| HF(RF) генератор | Верхнее расположение |
| Давление боковых цилиндров, т | 44 |
| Давление вертикальных цилиндров, т | 20 |
| Количество боковых цилиндров, шт | 14 (ручное отключение каждого цилиндра) |
| Мощность генератора ТВЧ, кВт | 40 / 30 |
| Номинальное давление гидравлической системы, МПа | 16 |
| Размер стола, мм | 3200х 1300 |
| Размеры боковых цилиндров, мм | Ø 50×100 |
| Размеры вертикальных цилиндров, мм | Ø 63×300 |
| Система разгрузки | Конвейер вальцовый, нержавеющая сталь |
| Способ загрузки ламелей | Конвейер гусеничного типа из нержавеющей стали |
| Толщина щита, мм | 8-80 (возможно склеивание других размеров при установке боковых прижимов другого размера) |

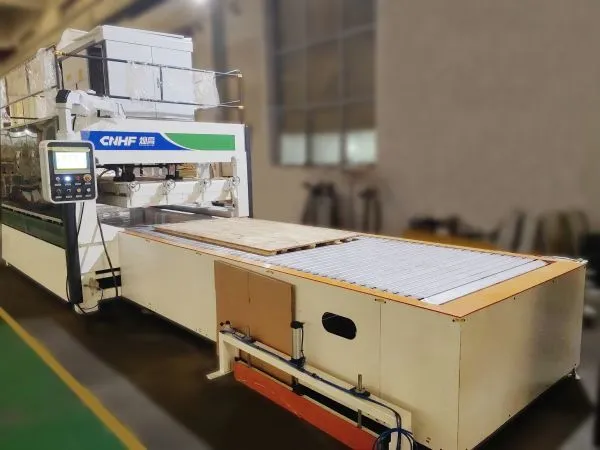

Пресс для производства щита с автоматической загрузкой и ТВЧ нагревом CNHF CGPB-64 BPZL-CM
- Код товара: CGPB-64 BPZL-CM
- Доступность: На складе
-
0.00 р.
