Сфера использования:
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, алюминия и других схожих материалов.
Отличительные особенности:
- Мощный двигатель 7.5 кВт (пиковая 9кВт).
- Автоматическая линейная система смены инструмента на 12 патронов.
- Сервоприводы на перемещение по трём осям
- Плоские призматические направляющие.
- Косозубые шестерни и рейки на перемещение по осям X и Y
- Система управления LNC
- Комбинированный сегментный стол (Вакуум+мех.прижимы).
- Шесть зон вакуумирования
- Надёжные вихревые вакуумные насосы (2 шт.)
Конструктивные особенности:
|
|

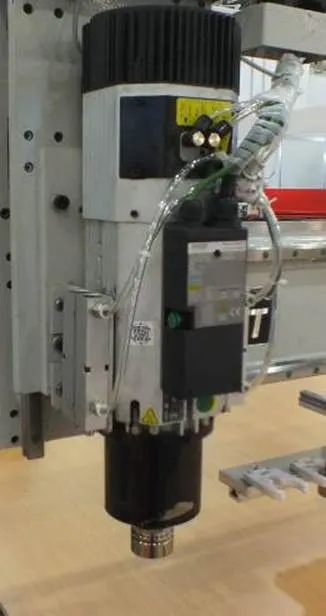

Высокоточный шпиндель позволяет производить обработку материала в течение длительного времени. Частота вращения шпинделя до 24000 об/мин. |
|
|
|
Комбинированный рабочий стол (вакуум + механич.крепёж) Большая поверхность рабочего стола разделена на 6 секторов для закрепления заготовок с помощью вакуума с возможностью зонирования на более мелкие зоны при помощи уплотнителя + система крепления механическим способом (струбцинами). А также имеются Т- образные пазы для механического крепления заготовок.
|
|
|
|

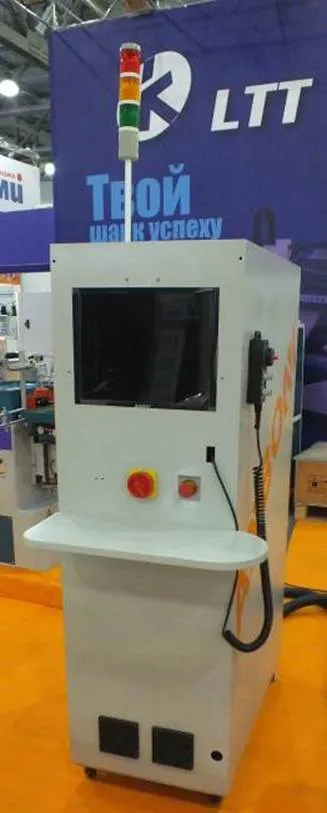

Шкаф управленияПростая и удобная конструкция с хорошим дизайном, эргономичностью и высокой функциональностью. Встроенная система ЧПУ.
|
|
|
|
Выносной пультВыносной пульт упрощающий настройку и управление в режиме наладки
|
|
|
|
Держатели патронов расположены под порталом, что экономит время для смены инструмента |
|
|
|

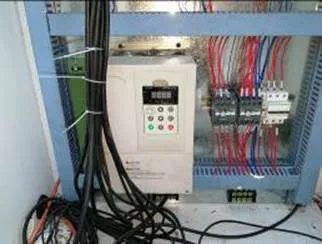

Надежный высокочастотный преобразователь (инвертер) |
|
|
|
Драйверы управления приводами |
|
|
|

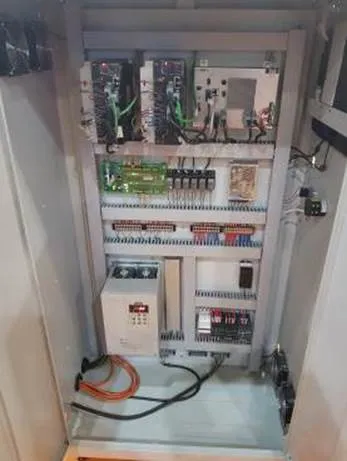

Электрический шкафВся надежная электрическая часть сосредоточена с задней стороны шкафа |
|
|
|
КалибраторСтанок скомплектован калибратором для автоматизации при выставлении высоты инструмента.
|
|
|
|
Вихревой вакуумный насосСтанок укомплектован двумя вакуумными насосами мощностью 7,5 кВт, производительностью 320 м3/час.
|
| Характеристики | |
| Вес, кг | 2500 |
| Внутренняя память | 256M (or Flash drive) |
| Габариты станка, мм | 3650х2900х2400 |
| Интерфейс | Inthernet or USB |
| Код команд | G код, *uoo, *mmg |
| Макс. потребляемая мощность, кВт | 18 |
| Макс. скорость свободного перемещения, м/мин. | 0-40 |
| Макс. скорость фрезерования, м/мин. | 0-20 |
| Обороты шпинделя | 0-24000 об/мин. |
| Операционная система | LNC Windows Control System (Taiwan) |
| Патрон | ISO30 ER32 |
| Поддерживаемое программное обеспечение | Type3, Artcam |
| Рабочая область X,Y,Z, мм | 2100x2980x300 |
| Рабочее напряжение, В | 380 |
| Размер стола, мм | 2100×3000 |
| Разрешение X,Y | <0.02mm |
| Смена инструмента | Линейная, 12 патронов |
| Тип двигателей приводов | сервоприводы Dorma |
| Тип привода X,Y | Профилированная плоская направляющая (Hiwin) и зубчатая рейка |
| Тип привода Z | 12 000 |
| Точность позиционирования X,Y,Z, мм | ±0.05 |
| Транспортные габариты, м | 1,9x2,9x1,65; 3,65x2,3x0,63 |
| Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм | Профилированная плоская направляющая (Hiwin) и ШВП |
| Шпиндель | 7.5 кВт |
Фрезерный станок ЧПУ c автоматической линейной сменой инструмента мод. LTT-2130ZW
- Код товара: LTT-2130ZW
- Доступность: На складе
-
1 590 000.00 р.
