НАЗНАЧЕНИЕ:
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
|
Способ крепления кареткиШирокие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем. |
|
|

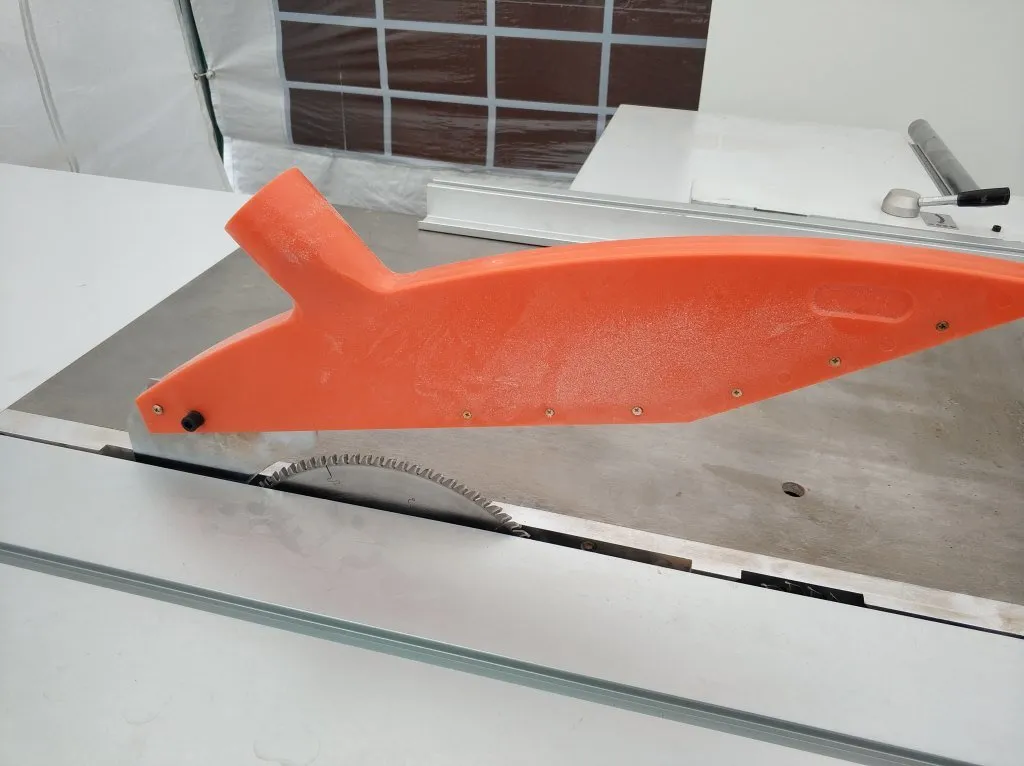

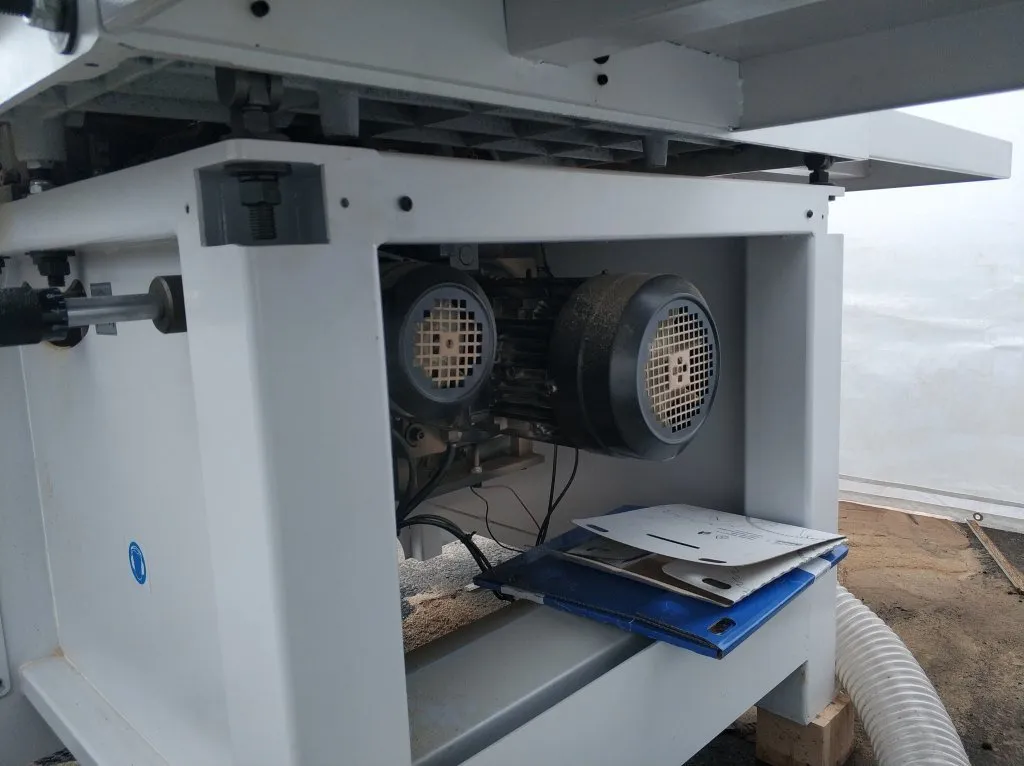

Пильный узелПильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы..
|
|
|

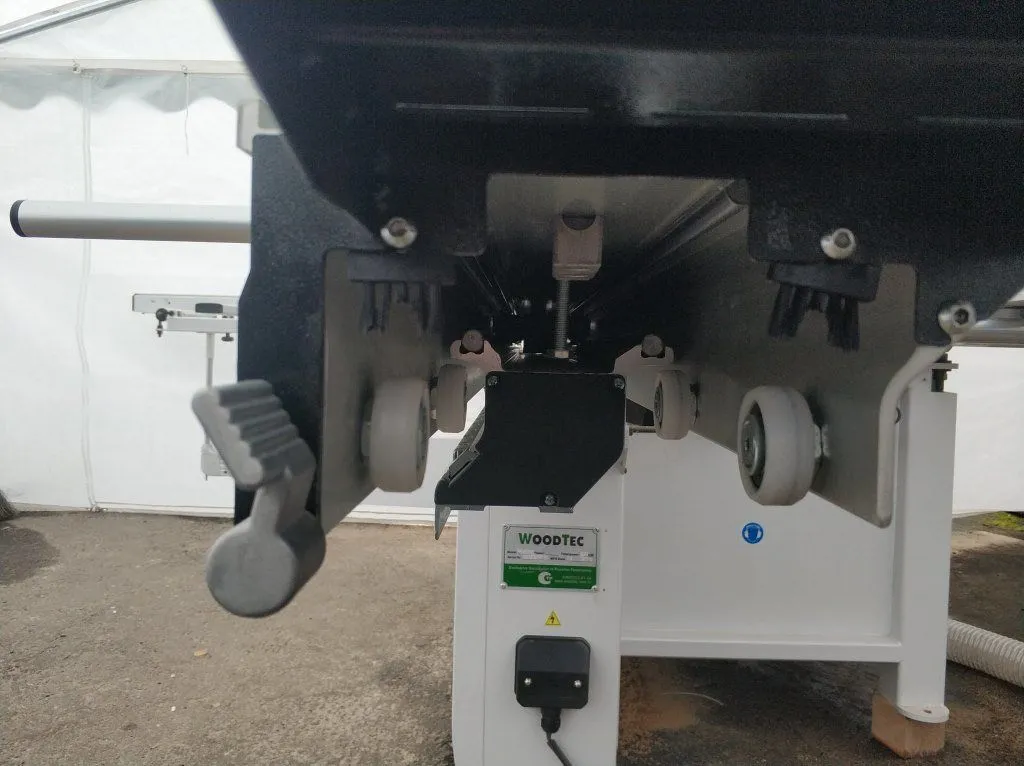

Роликовая кареткаРоликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
|
|

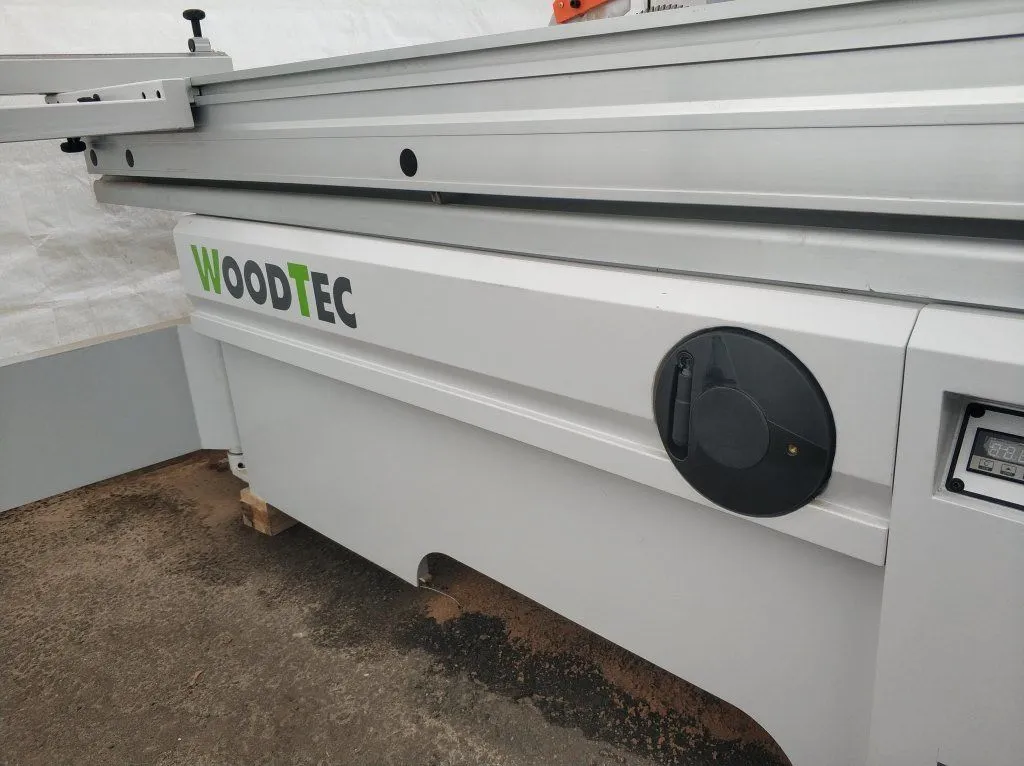

Электрорегулировка вылета основной пилыПодъем и опускание основной пилы осуществляется непосредственно с пульта управления станком при помощи электромотора, это обеспечивает оператору удобство работы и сокращает время настройки станка. |
|
|

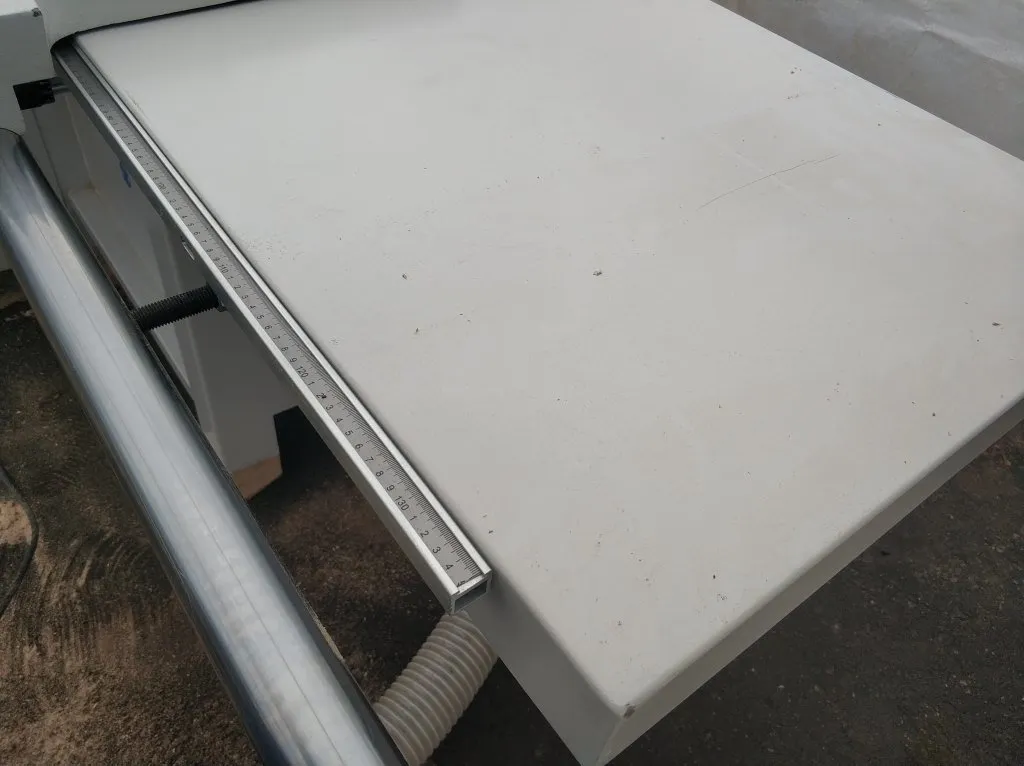

Конструкция форматного столаУсиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. |
|
|

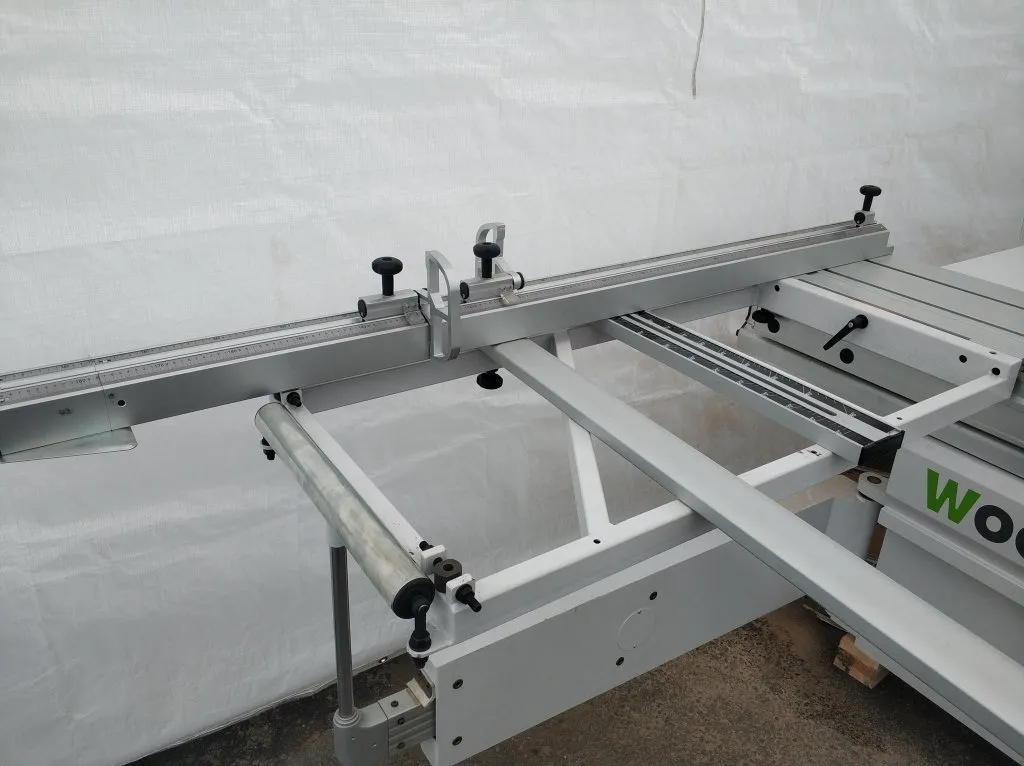

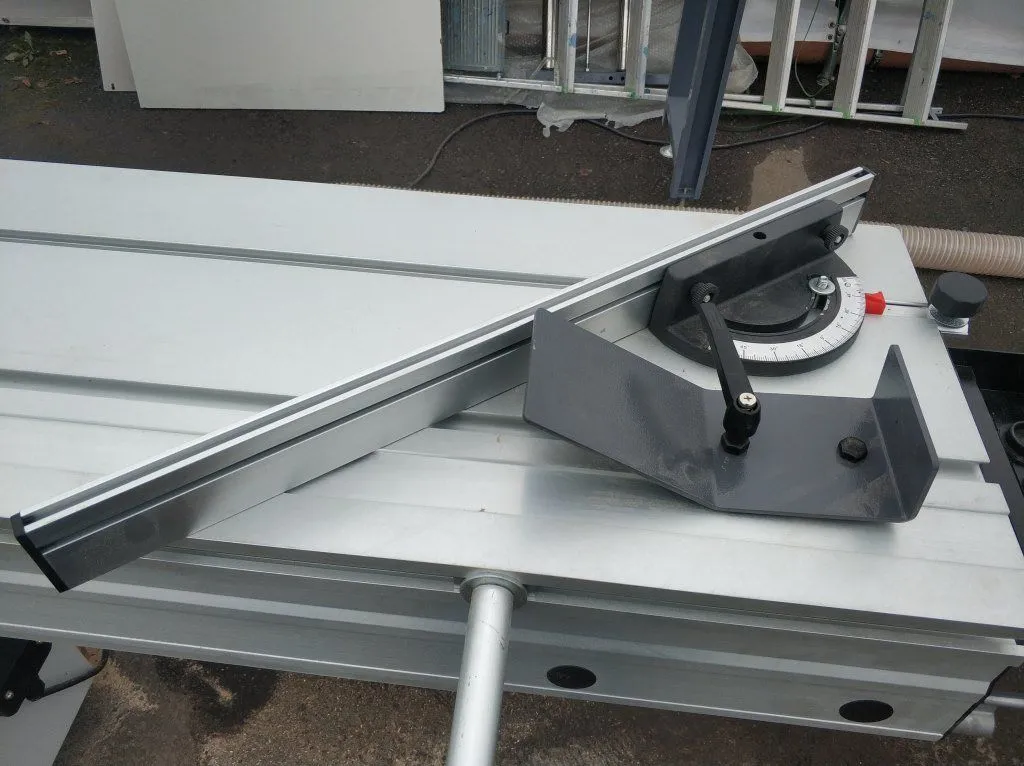

Упор для косых резовВ стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое. |
|
|

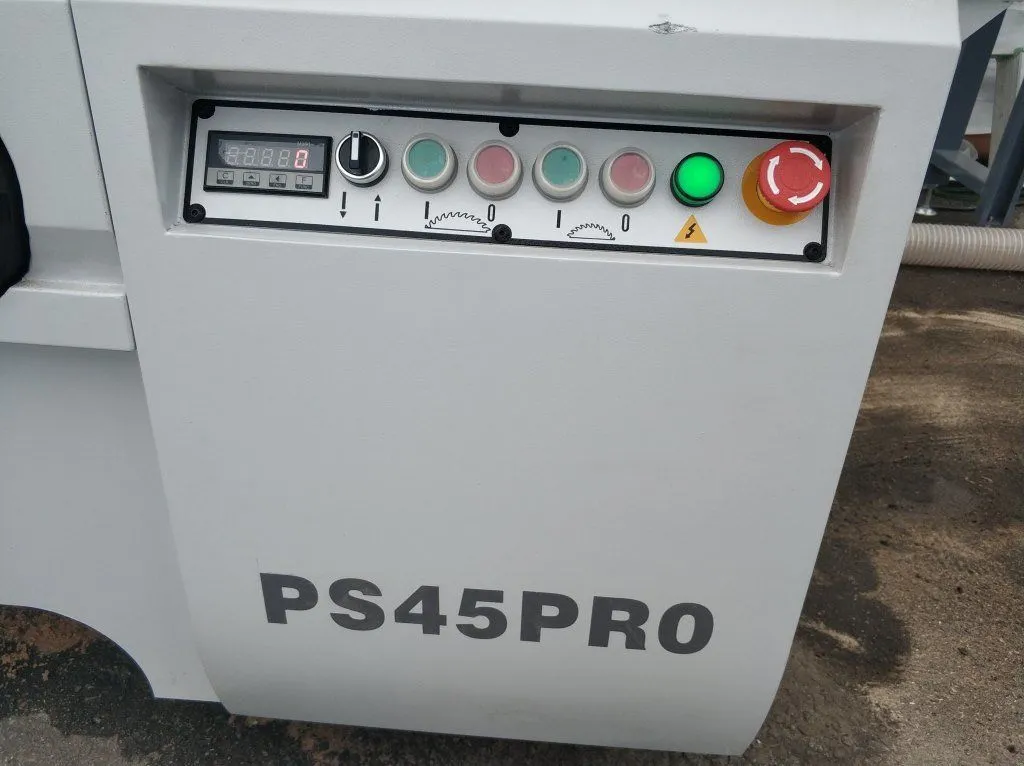

Пульт управленияПрактичный пульт управления позволяет быстро настраивать по высоте основную и подрезную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка |
| Характеристики | |
| Вес, кг | 890 |
| Высота пропила, мм | 90 |
| Высота, мм | 875 |
| Двигатель (HP), кВт | 7,5 (5,5) |
| Двигатель подрезного устройства (HP), кВт | 1 (0,75) |
| Диаметр патрубка стружкоприемника пильного узла / Ограждения осн | 100 / 60 |
| Диаметр подрезного диска, мм | 120 |
| Диаметр шпинделя пилы, мм | 30 |
| Диаметр шпинделя подрезного полотна, мм | 20 |
| Длина подвижного стола, мм | 3200 |
| Длина, мм | 3330 |
| Наибольший диаметр пилы, мм | 350 |
| Общая установленная мощность, кВт | 6,25 |
| Размеры рабочего стола, мм | 1200 x 650 |

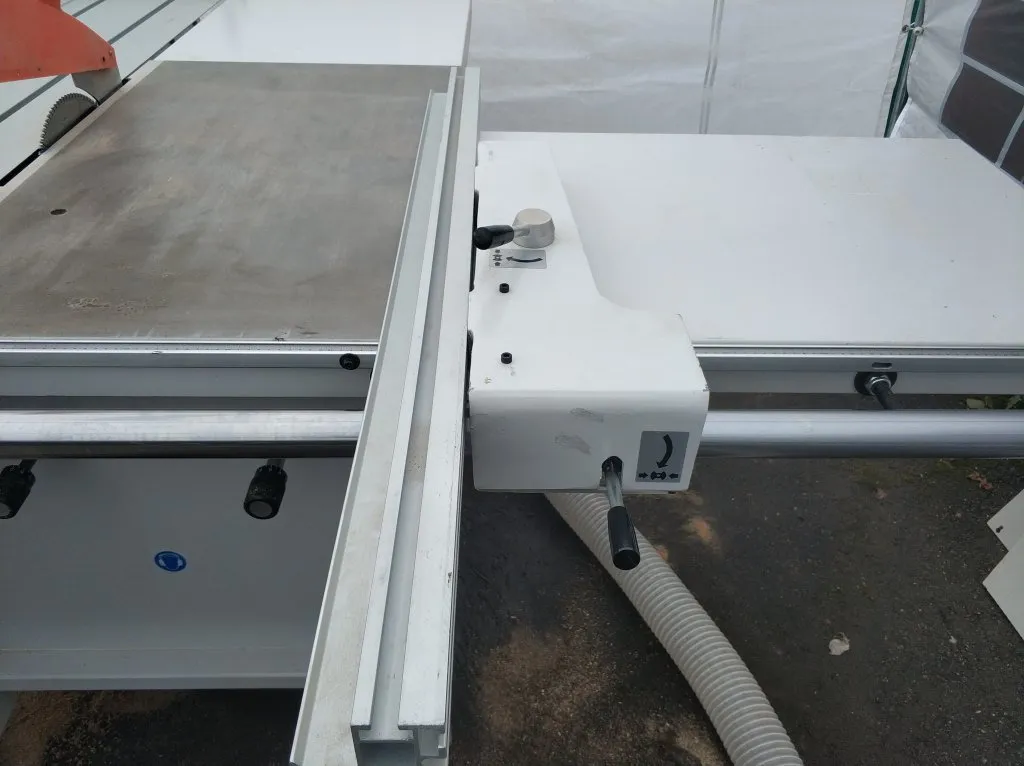

| Расстояние (наибольшее) между пилой и боковой базовой линейкой, | 1300 |
| Скорость пилы, об/мин | 4200 / 5600 |
| Скорость подрезного полотна, об/мин | 8500 |
| Угол наклона пилы | 0° - 45° |
| Ход подвижного стола, мм | 3200 |
| Ширина, мм | 3150 |

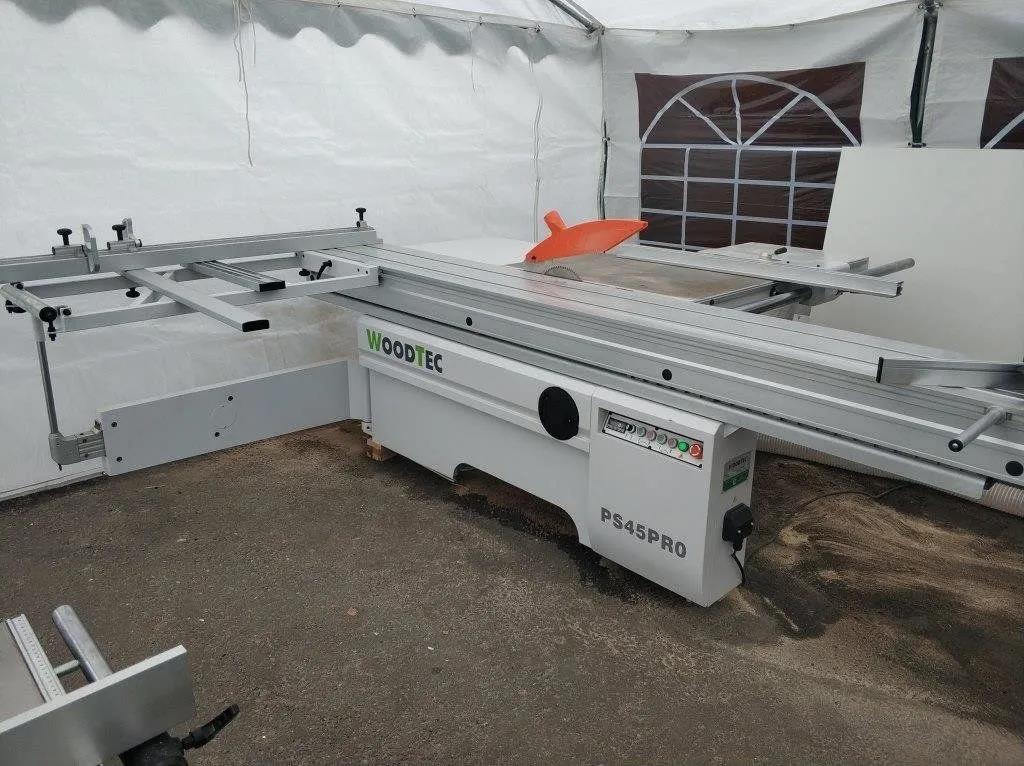

Форматно-раскроечный станок WoodTec PS 45 PRO
- Код товара: PS 45 PRO
- Доступность: На складе
-
0.00 р.
