ОБЩАЯ ХАРАКТЕРИСТИКА:

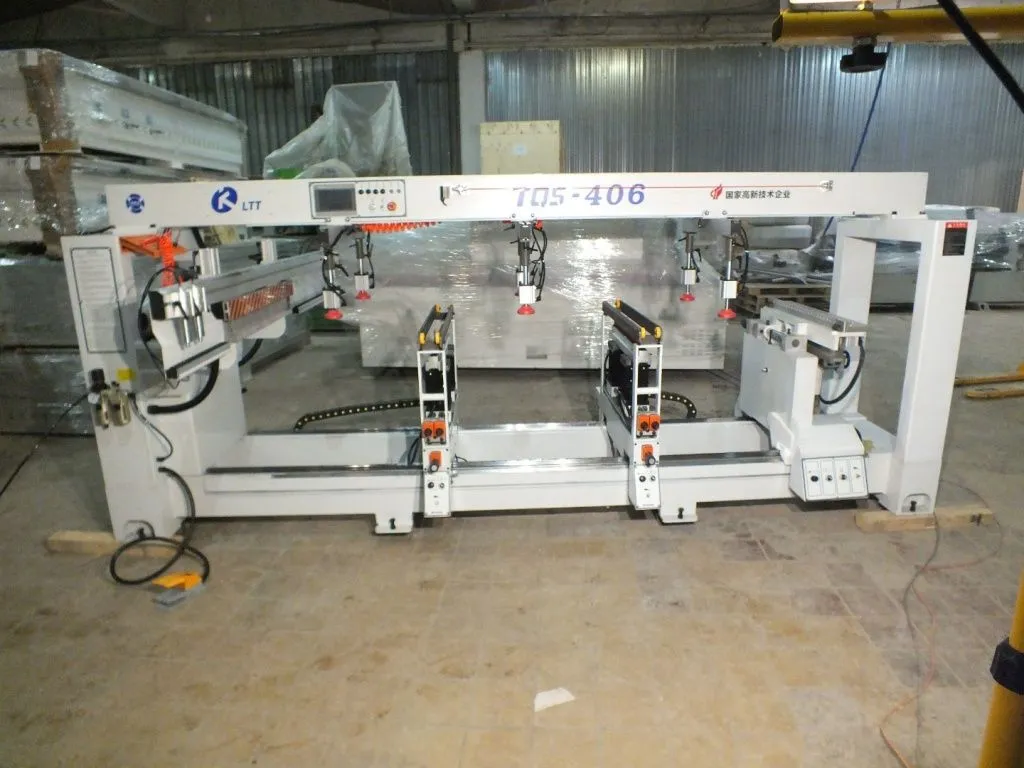

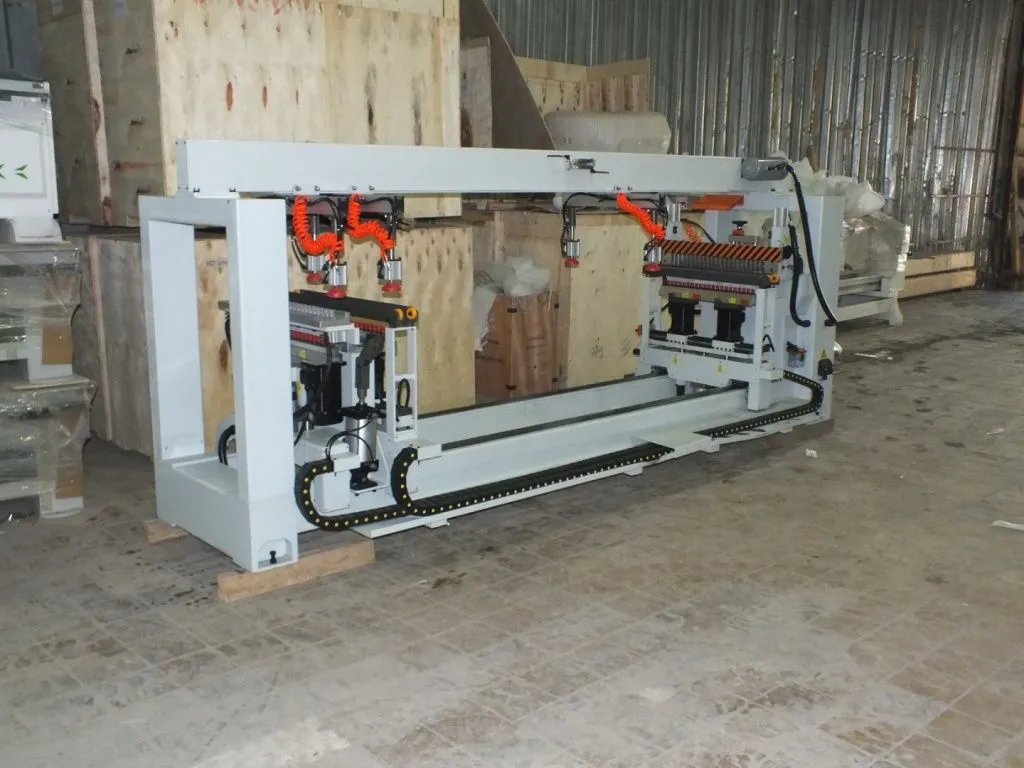

Сверлильно-присадочный станок
с поворотными вертикальными траверсами
мод.TQS-406
Сверлильно-присадочный станок серииTQS-406 предназначен для сверления за один проход сквозных и глухих отверстий под фурнитуру в пласти и торцах деталей корпусной мебели. Работа станка осуществляется в полуавтоматическом режиме. Применяется на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

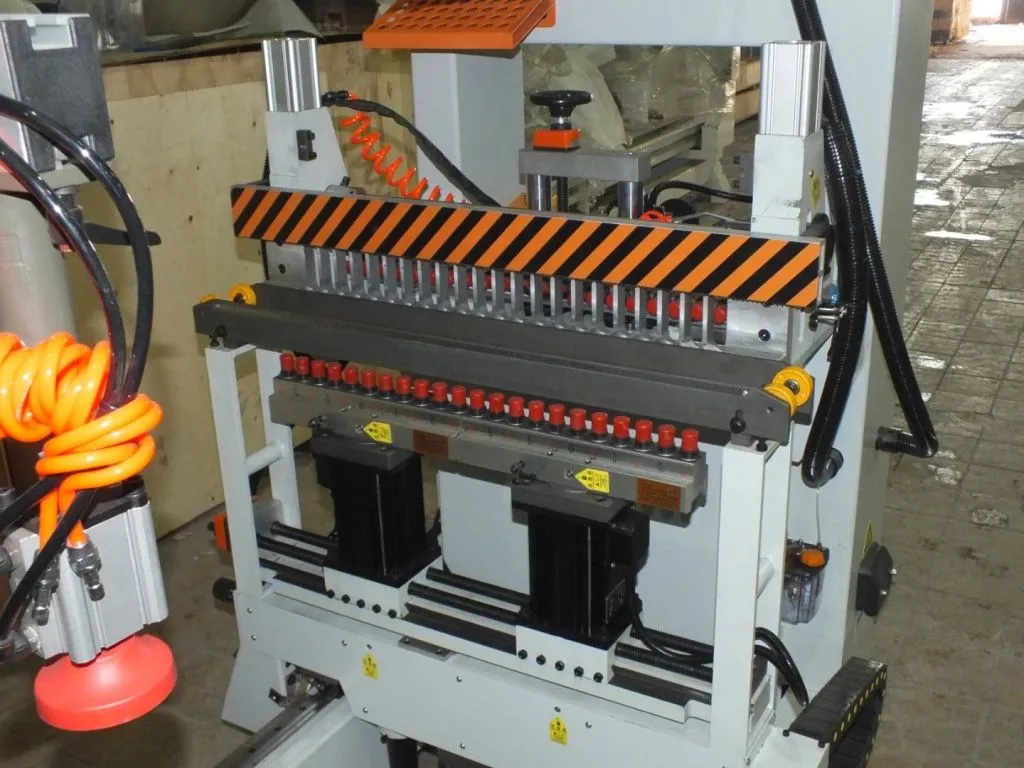

- Горизонтальная траверса 22 шпинделя
- Две вертикальные траверсы 44 шпинделя (4х11)
- Вертикальные траверсы с поворотом 2х11 шпинделей в горизонтальной плоскости на 900
- Универсальная траверса 22 шпинделя
Технические характеристики
|
Наименование |
Параметры |
|
Количество шпинделей, шт |
88 |
|
Расстояние между шпинделями (шаг), мм |
32 |
|
Максимальная рабочая зона, мм |
2600x2500 |
|
Минимальное расстояние между вертикальными группами, мм |
130 |
|
Максимальный диаметр сверления горизонтальных траверс, мм |
25 |
|
Максимальный диаметр сверл при полном заполнении траверсы, мм |
13 |
|
Максимальная глубина сверления вертикальной группы, мм |
60 |
|
Максимальная глубина сверления горизонтальной группы, мм |
60 |
|
Максимальная толщина панели, мм |
50 |
|
Частота вращения шпинделей, об/мин |
2840 |
|

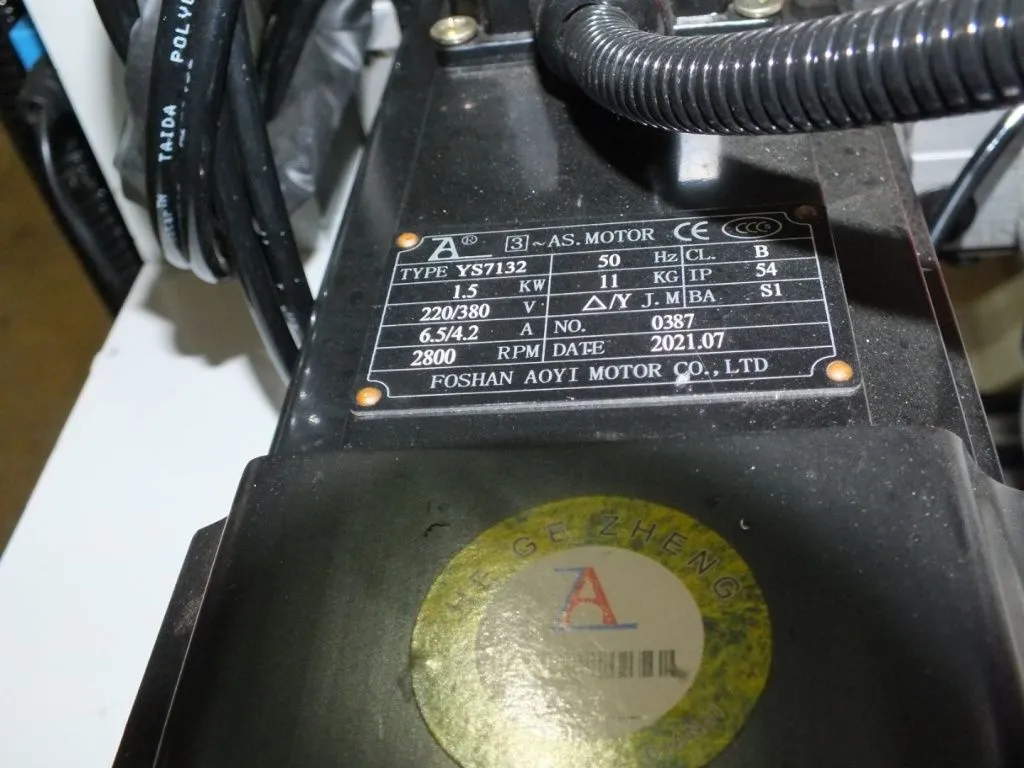

Мощность двигателей горизонтальной группы, кВт |
3,0 (1,5х2) |
|
Мощность двигателей вертикальной группы, кВт |
6.0 (1,5х4) |
|
Рабочее давление, Бар |
6-7 |
|
Габаритные размеры, мм |
4100х1500х1600 |
|
Транспортные габариты, м |
4150х1550х1650 |
|
Вес, кг |
1450 |
Технические характеристики

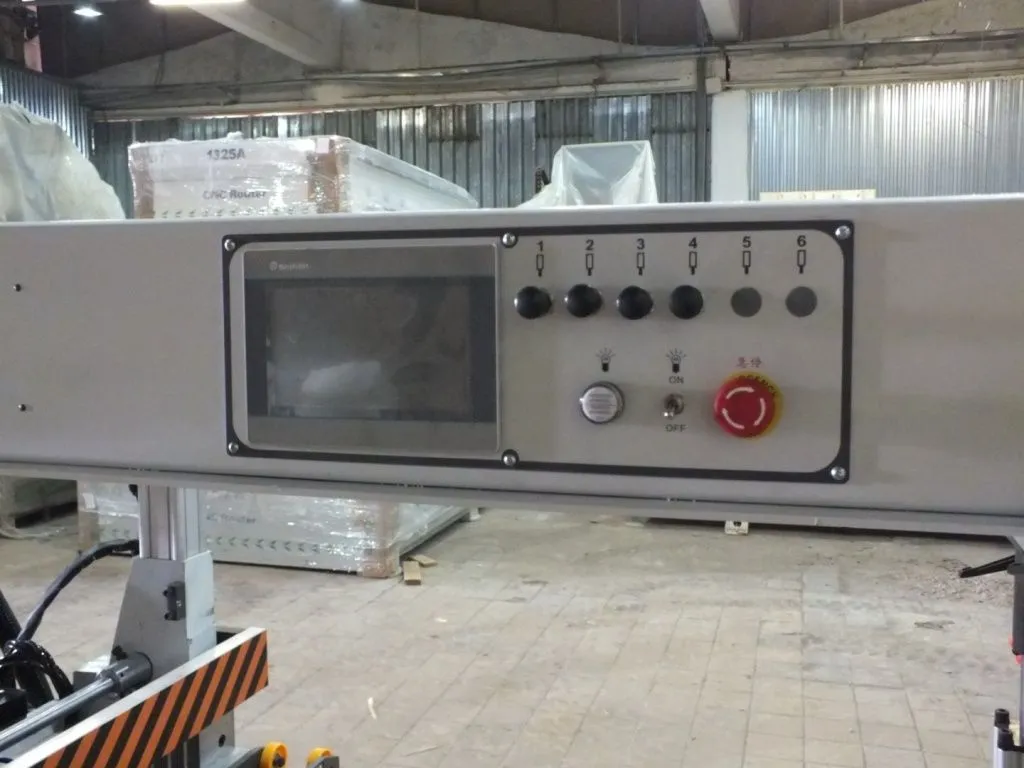

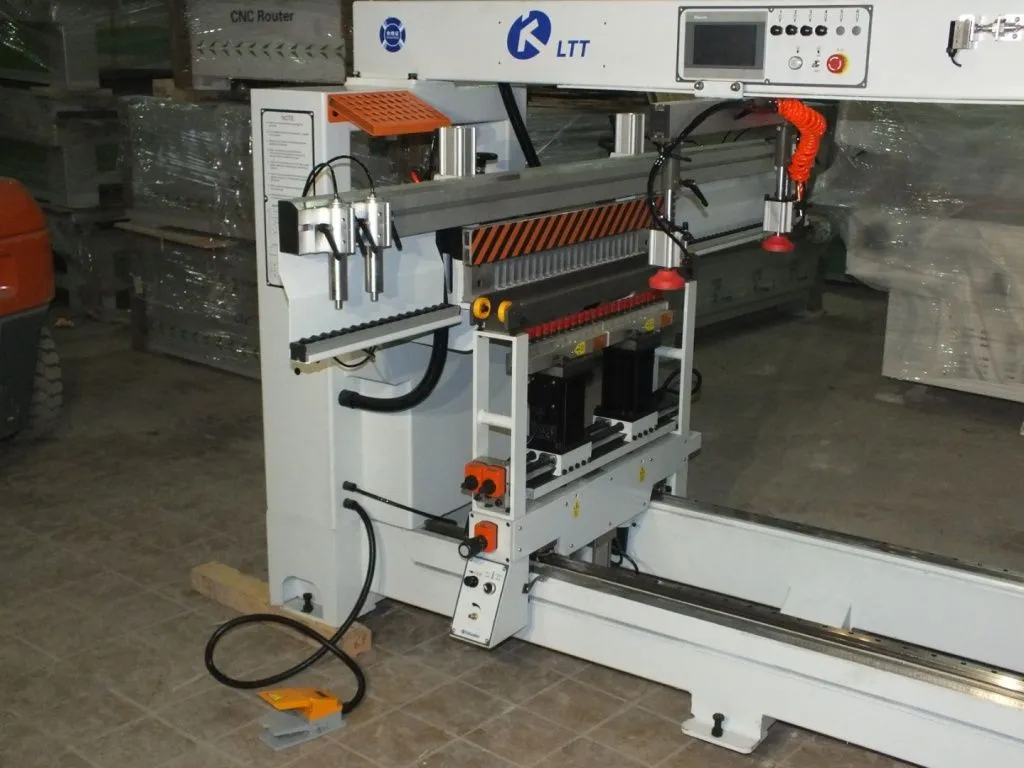

Панель управления оснащена сенсорным экраном.

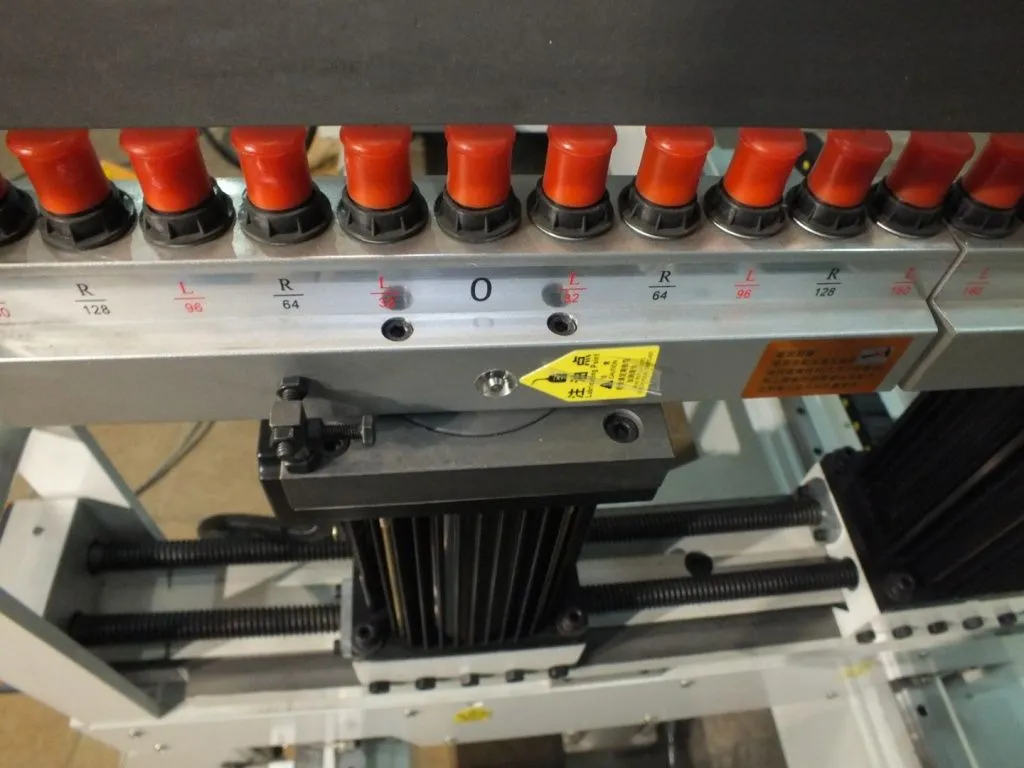

Шпинделя траверсы имеют быстросменные патроны для сверл с хвостовиком 10 мм.

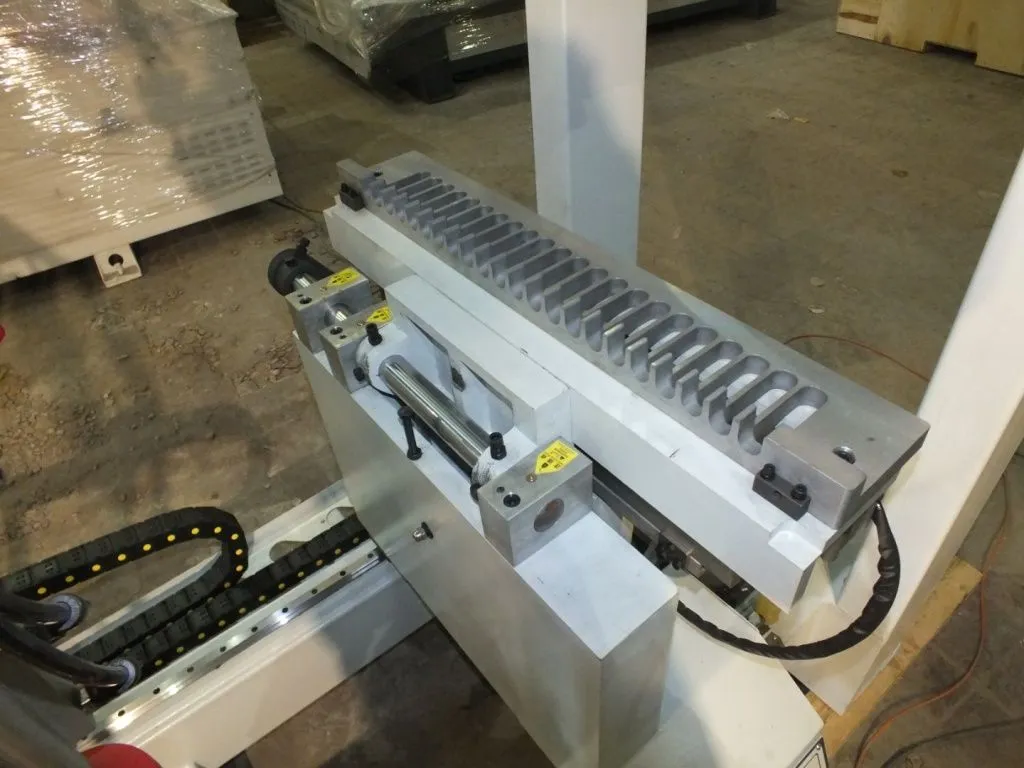

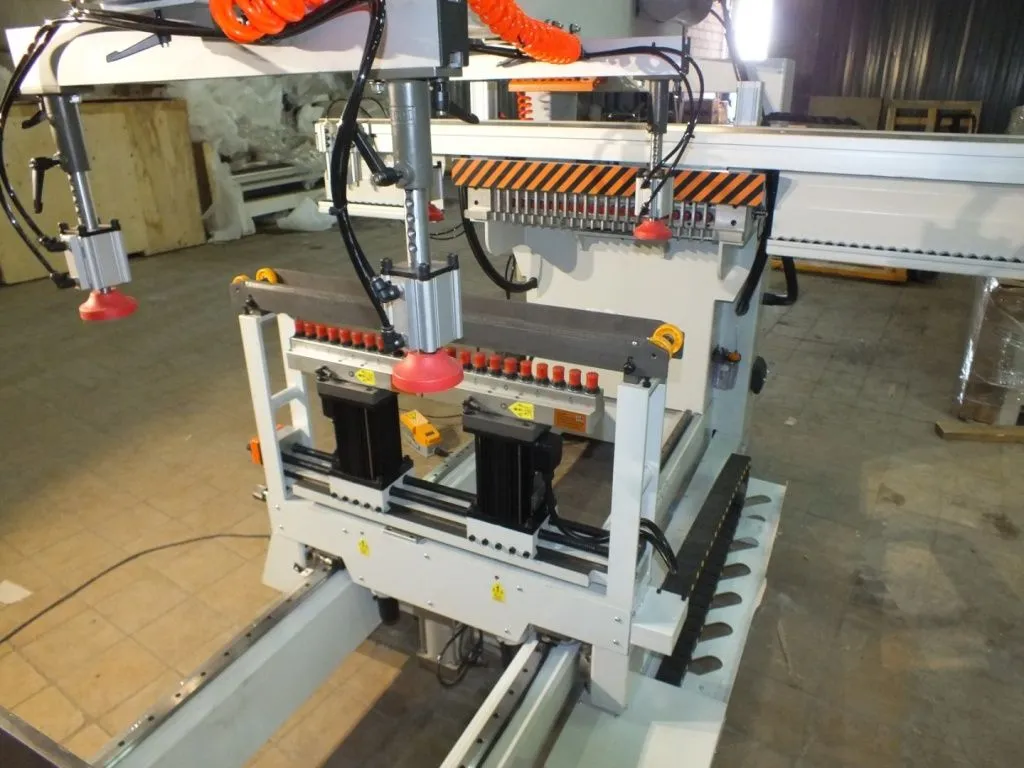

Сверлильные суппорты. Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90о с пневмофиксацией.
Механическая настройка расстояния между поворотными шпинделями.

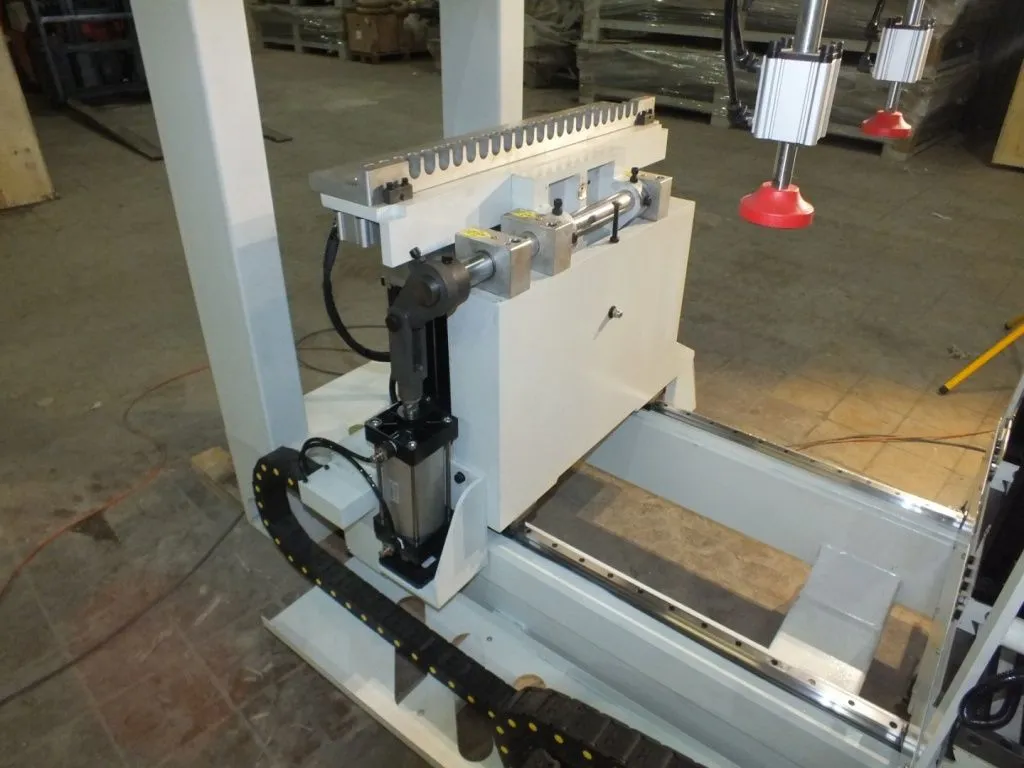

Крайняя правая траверса может работать как в вертикальном, так и в горизонтальном положении. Это позволяет обрабатывать большинство карт присадок за один проход.

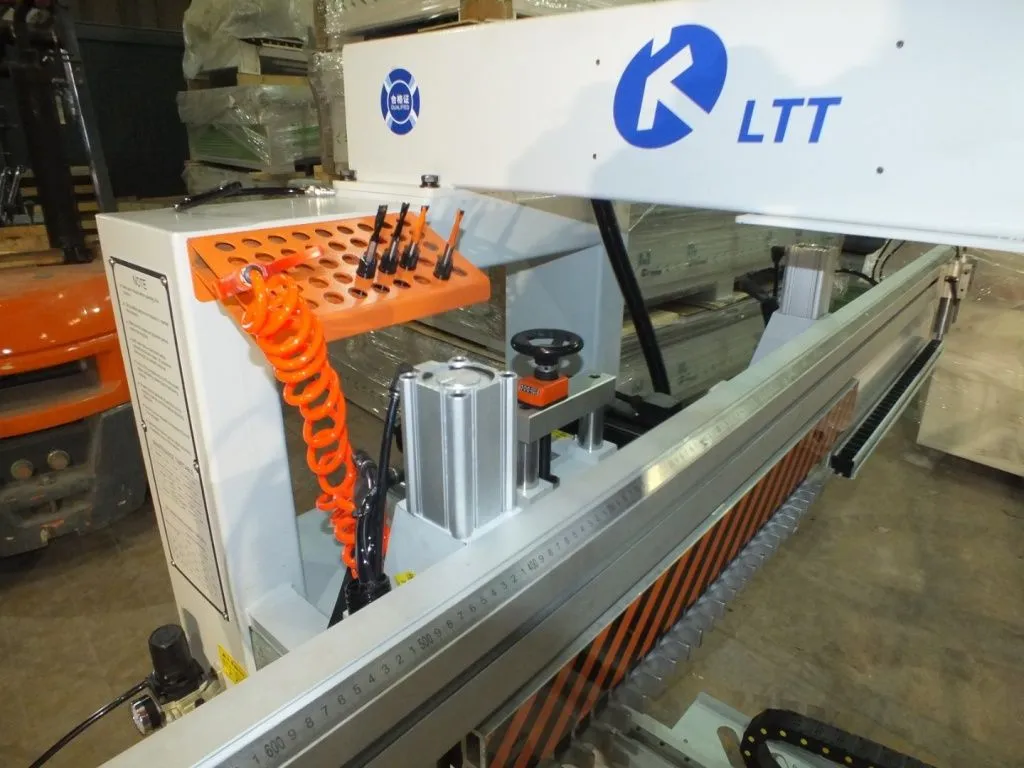

Магазин для инструмента. Для удобства работы на левой торцевой части станка расположен магазин для хранения сменного инструмента.
| Характеристики | |
| Глубина вертикального сверления, наибольшая, мм: | 60 |
| Глубина горизонтального сверления, наибольшая, мм: | 60 |
| Количество сверлильных траверс, шт.: | 4 |
| Количество шпинделей, шт. | 88 |
| Максимальная рабочая зона, мм: | 2600x2500 |
| Максимальная толщина заготовки, мм: | 50 |
| Масса, кг: | 1450 |
| Мощность двигателя вертикальной группы, кВт: | 6.0 (1.5x4) |
| Мощность двигателя горизонтальной группы, кВт: | 3.0 (1.5x2) |
| Наименьшее расстояние между вертикальными сверлильными суппортам | 130 |
| Наклон сверлильной траверсы, град.: | 90 |
| Напряжение, В: | 380 |
| Рабочее давление, Бар: | 6-7 |
| Расстояние между шпинделями, мм: | 32 |
| Транспортные габариты, мм: | 4150х1550х1650 |

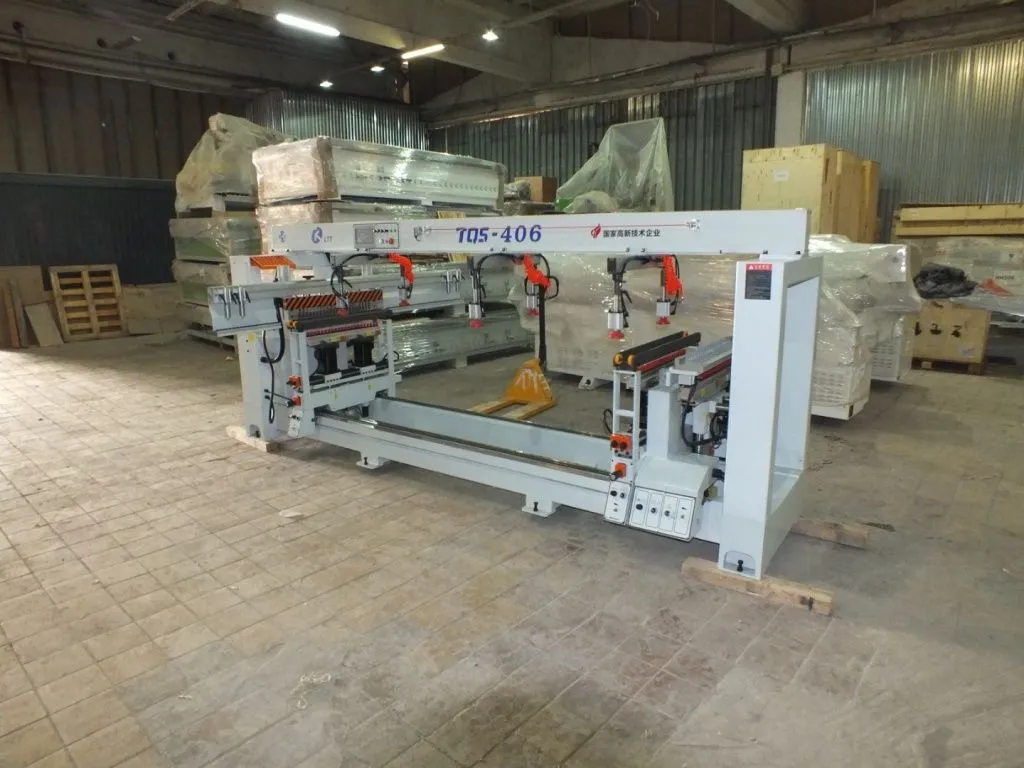

Сверлильно присадочный станок мод.TQS-406 четырехтраверсный
- Код товара: TQS-406
- Доступность: На складе
-
1 124 000.00 р.
