НАЗНАЧЕНИЕ:
Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- алюминиевая каретка длиной 3200 мм
- ширина каретки 370 мм
- стальные направляющие каретки
- наружная регулировка подрезного устройства
- надёжные роликовые направляющие каретки
- независимые двигатели на основную и подрезную пилу.
- наклон пильного узла до 450

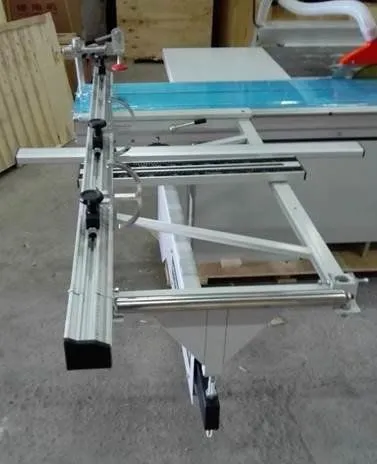

Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата.
Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
Направляющие ролики обеспечивают легкое и точное перемещение каретки.
Данная конструкция практически не требует ухода в процессе эксплуатации.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
|

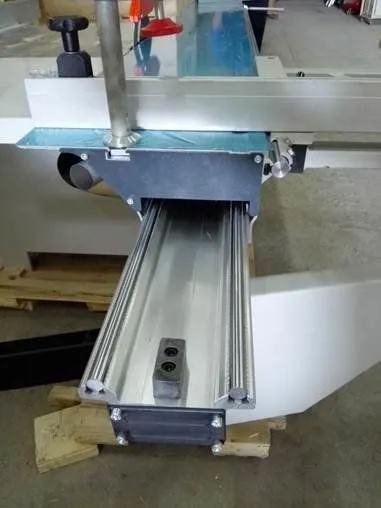

Роликовая каретка со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
|
|

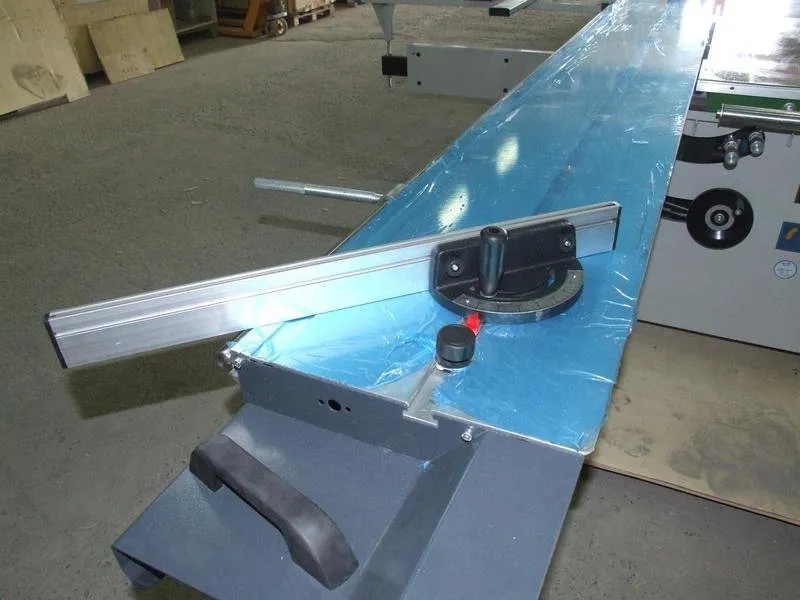

Линейка для большего удобства оснащена откидными упорами и линзами. |
|
|

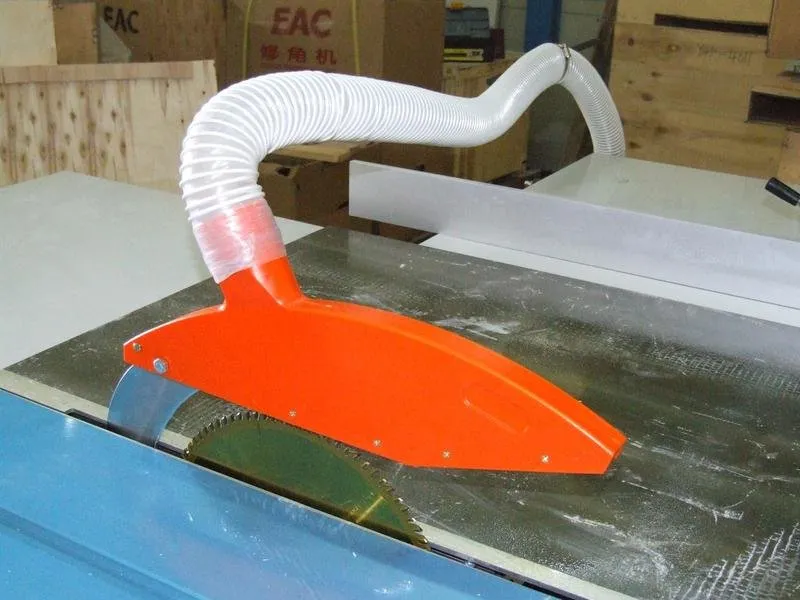

В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже. |
|
|

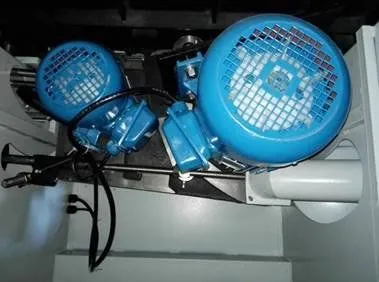

Мощные приводы основной и подрезной пил 5,5кВт и 1,1 кВт. |
|
|
Удобный доступ к пилам при обслуживании |
|
|
Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа. |
|
|

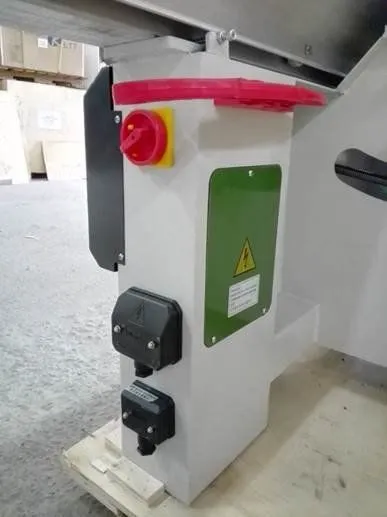

Настройка работы основной и подрезной пил на боковой стенке станка справа. |
|
|
Для обеспечения безопасности работы в комплект станка входит пластиковый доталкиватель с крепежом на корпусе продольной упорной линейки. |
| Характеристики | |
| Габариты, мм | 3500х3450х900 |
| Диаметр основной пилы, мм | 300х30 |
| Диаметр патрубков аспирации сети, мм | 75 |
| Диаметр подрезной пилы, мм | 120 х 20 |
| Макс. высота реза пилой 300 мм, 45 град. | 55 |
| Макс. высота реза, мм | 95 |
| Макс. длина реза, мм | 3170 |
| Масса станка в упаковке, кг. | 720 |
| Масса, кг | 680 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 1.1 |
| Размер подвижной каретки, мм | 3200х370 |
| Размеры основного стола, мм | 900х650 |
| Транспортные габариты, м | 2,1х1,2х1,2 3,3х0,45х0,4 |
| Угол наклона пилы, град. | 0-45 |
| Частота вращения основной пилы, об./мин. | 4000, 6000 |
| Частота вращения подрезной пилы, об./мин. | 8000 |

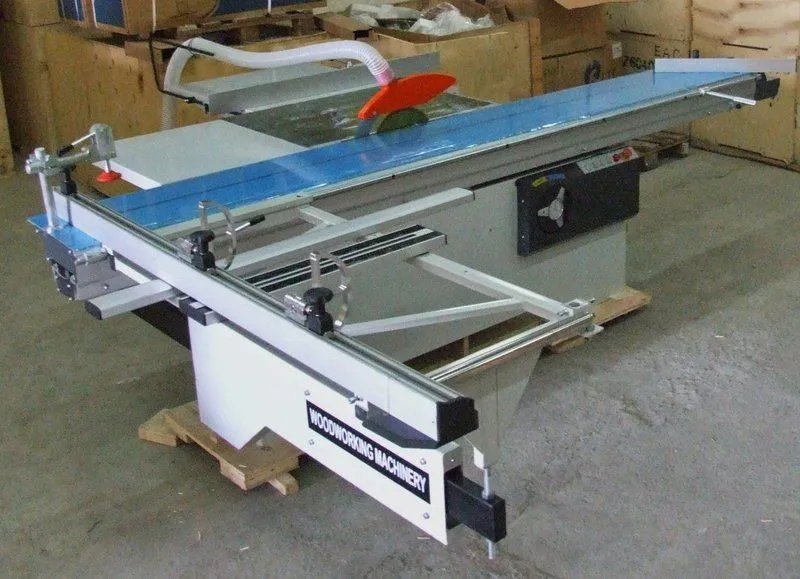

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы мод. Y 45-1
- Код товара: Y45-1
- Доступность: На складе
-
326 000.00 р.
