Область применения
Фрезерный станок с ЧПУ WINNER PRO 3 предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по 2D и в 3-х мерном пространстве 3D.
- МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:
Простые и сложные фасады (в том числе с художественной резьбой), сложные накладки на мебель, элементы эксклюзивной мебели и интерьеров.
Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных панелей.
- ОТДЕЛКА ИНТЕРЬЕРОВ:
Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
- ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:
Рамы для зеркал, панно, изображения и скульптуры людей и животных, сувенирная продукция, шкатулки, письменные наборы, объемные логотипы, часы, оружейные приклады и ложе, музыкальные инструменты.
- ОТДЕЛКА ЭКСТЕРЬЕРОВ:
Фигурные наличники на окна и двери с резьбой насквозь
Декоративные элементы для украшения деревянных домов, бань и ресторанов
Балясины для отделки веранд и беседок, ограды и т.д.
- МОДЕЛЬНОЕ ПРОИЗВОДСТВО:
Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов.
- ПРОИЗВОДСТВО АВТОРСКИХ ДВЕРЕЙ:
Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
Инкрустация дверей вставками из ценных пород дерева, и т.д.
Изготовление эксклюзивных дверей из ценных и редких пород древесины.
- РЕКЛАМА:
Создание объемных изделий из пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Преимущества
Подходит для обработки древесины любых пород, композитных материалов (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.
|
Портал фрезерных станков с ЧПУ WINNER выполнен из высокопрочного сплава. Сам профиль портала имеет многочисленное внутреннее усиление продольными и поперечными ребрами жесткости, что обеспечивает высокую прочность и жесткость. А облегченная конструкция позволяет снизить нагрузку на систему перемещения портала и линейные подшипники.
|
|
|
|

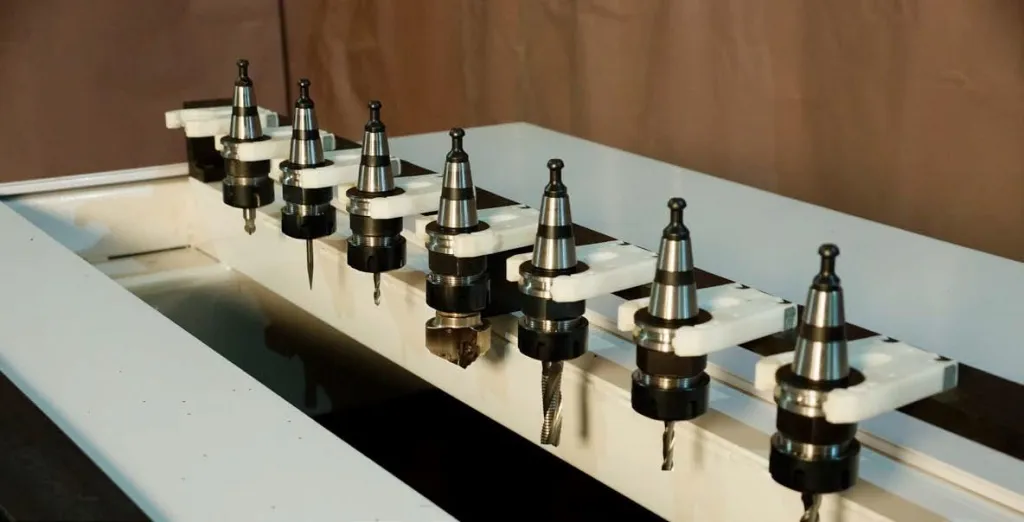

Линейный магазин автоматической смены инструмента позволяет существенно экономить время на смене инструмента, когда это необходимо в технологическом процессе. |
|
|
Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя. Для защиты шпинделя, а так же предотвращения выхода из строя инвертора в результате предельных нагрузок, компания WINNER (по сравнению с другими производителями) в своей основе всегда устанавливает частотные преобразователи с запасом мощности. |
|
|
Линейные подшипники производства Тайвань «HIWIN» или «Lapping» установленные на всех осях перемещения, обеспечивают высокую точность обработки и долговечность работы станка без потери точностных параметров. |
|
|
Шпиндель располагается в защитном кожухе, что позволяет снизить уровень шума от работы двигателя в цехах. В базовом оснащении станки комплектуются системой централизованной смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор. |
|
|
Станки WINNER оснащаются энергосберегающими роторно-пластинчатыми вакуумными насосами, производительностью 160м3/ч. |
Особенности конструкции
Система управления ЧПУ «SYNTEC» одна из самых доступных и надежных систем управления:
Полная поддержка 3D-обработки
Функция «LookAhead»
Возможность редактировать и создавать программы непосредственно у станка
Простой и понятный графический интерфейс системы
|
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
|
|
|
|
Перемещение по осям XY обеспечивает косозубая система шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия). Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
|
|
Для перемещения по оси Z применяется шарико-винтовая пара увеличенного сечения производства (Германия) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий. |
|
|
Высокая точность обработки по осям X, Y и Z достигается за счет применения, серво приводов «YASKAWA» (Япония) . Обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения до 42 м/мин. |
|
|
Большая мощность шпинделя (9,0кВт и 18000-24000 об/мин) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. |
|
|
Фрезерные станки с ЧПУ WINNER PRO комплектуются системой управления SYNTEC. Обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. |
|
|

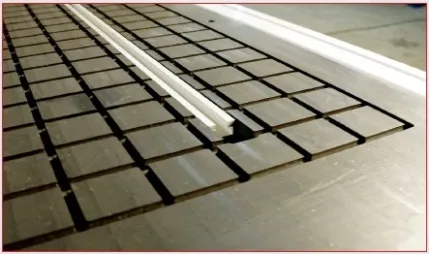

Все станки WINNER с вакуумным столом, имеют «Т»-пазы в столе, для возможности механического крепления деталей при помощи струбцин. |
|
|
Датчик измерения длины инструмента позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Сам датчик для удобства оператора расположен на фронтальной части станка. |
Компоненты станка
- Косозубая система шестерня-рейка компании WMH-Herion Antriebstechnik GmbH (Германия)
- Линейные направляющие производства Тайвань «HIWIN» или «Lapping»
- Серво привода «YASKAWA» (Япония)
- Система управления ЧПУ SYNTEC Тайвань
Стандартная комплектация
В комплекте с вакуумным столом и вакуумным насосом .
| Характеристики | |
| Быстросъемный патрон | ISO30 |
| Вакуумный насос, м3ч | 1х160 |
| Вакуумный стол | Да |
| Вольтаж | AC380V/50-60Hz, 3-phase |
| Датчик калибровки инструмента | да |
| Двигатели по осям XYZ | Серво (YASKAWA) |
| Инвертор, кВт | 11 |
| Количество вакуумных зон стола | 6 |
| Командные коды | G code |
| Компьютерный интерфейс | USB 2.2 |
| Линейные направляющие | ￠20 Taiwan (Lappping) |
| Макс. скорость вращения, об/мин | 18 000 |
| Макс. скорость по осям, м/мин | 35 |
| Макс. скорость резания, м/мин | 25 |
| Мощность привода насоса, кВт | 4,0 |
| Мощность шпинделя, кВт | 9,0 |
| Охлаждение шпинделя | Воздушное |
| Рабочая зона XYZ, мм | 1300х2500х280 |
| Разрешение | 0,0025 |
| Система управления | SYNTEC 6MA |
| Смена инструмента | автомат |
| Тип магазина | Линейный, 8 позиций |
| Цанговый патрон | ER32 |
| Центр. система смазки | да |
| ШВП по оси Z | Germany |
| Шестерня-рейка по осям XY | WMH Herion (Germany) |
Фрезерный станок с ЧПУ WINNER PRO 3
- Код товара: winner-pro-3
- Доступность: На складе
-
2 224 736.00 р.
