НАЗНАЧЕНИЕ:
Станки моделей TS 2040 – являются фрезерными станками с ЧПУ, и предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- декоративную фрезеровку мебельных фасадов;
- гравировальные работы по дереву;
- вырезание корпусных элементов мебели;
- лестницы любой степени сложности: от простейших, до украшенных резными балясинами;
- двери, декорированные сложным орнаментом;
- различные интерьерные элементы;
- предметы быта (хлебницы, разделочные доски и т.д.);
- создавать барельефы;
- выполнять объемную резьбу, фигурную резку букв, логотипов, сувенирной продукции.
Комплектация:
| Станок TS 2040 – механическая часть | 1 шт. |
| Шпиндель 6 кВт | 1 шт. |
| Воздушный насос для охлаждения шпинделя | 1 шт. |
| Электронный датчик измерения длины инструмента и высоты заготовки | 1 шт. |
| Шкаф электронного управления | 1 шт. |
| Централизованная система смазки | 1 шт. |
| Комплект соединительных кабелей: Data Cable, Power Cable, etc. | 1 комп. |
| Программное обеспечение NC-studio | 1 комп. |
| Начальный комплект фрез | 1 комп. |
| Цанга: ER25 | 1 комп. |
| Набор приспособлений для прижима заготовки | 1 комп. |
| ЗИП | 1 комп. |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
|

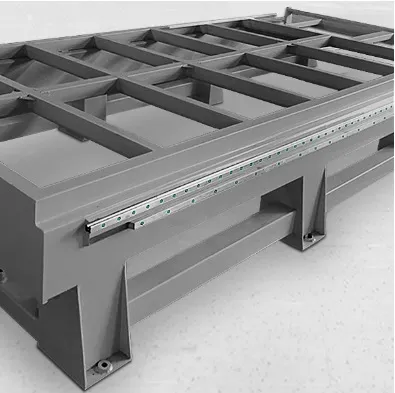

Станина.Станина из толстолистового уголка и профилей прямоугольного сечения За счет специальной обработки отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. |
|
|

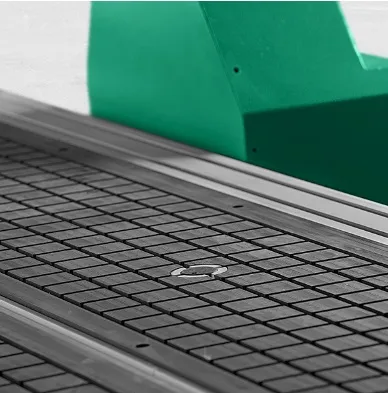

Рабочий стол.Вакуумный рабочий стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Это позволяет экономить время на установку. |
|
|

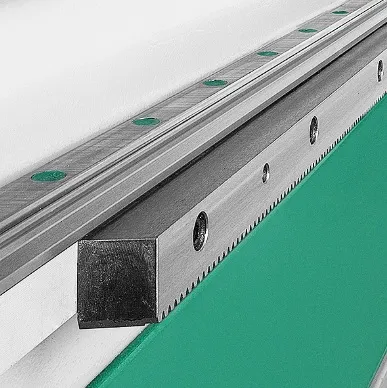

Высокоточные направляющие.Линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y, Z.
|
|
|

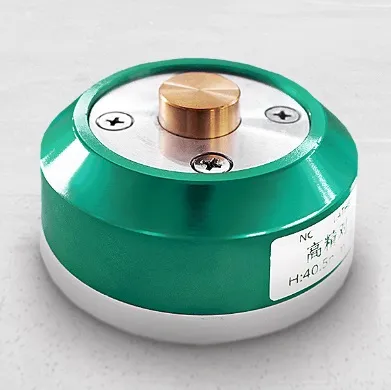

Датчик измерения.Датчик измерения длины инструмента и высоты заготовки Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. |

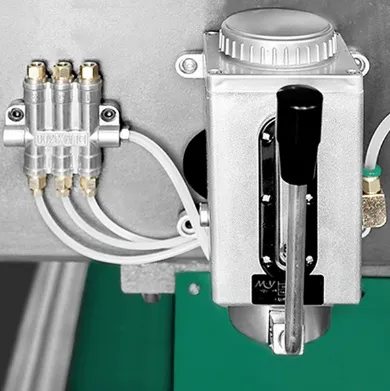

Централизованная система смазки.Централизованная система смазки позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при... |
|
|
|

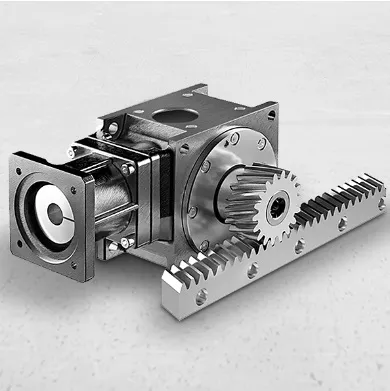

Косозубая рейка.Косозубая рейка Передача по осям X, Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. |

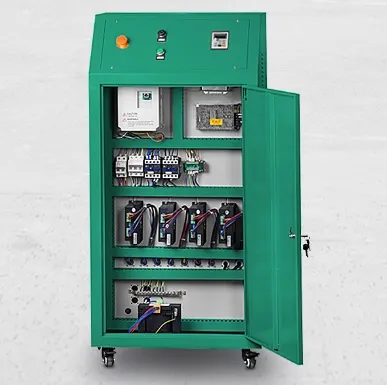

Электрошкаф.Отдельно стоящий электрошкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок,... |
|
|
|

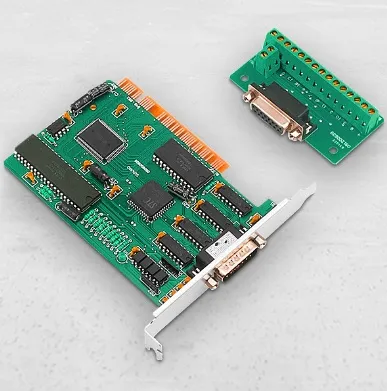

Система управления.Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. |
|
|

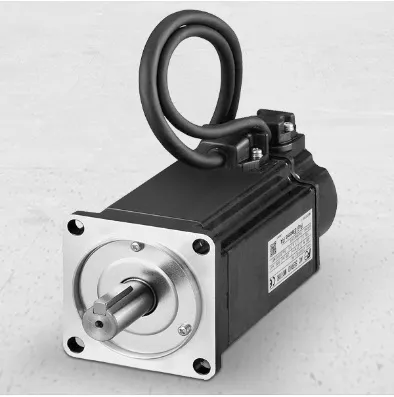

Шаговые двигатели.Шаговые двигатели установлены на каждом узле для перемещения по осям X, Y, Z
|
|
|

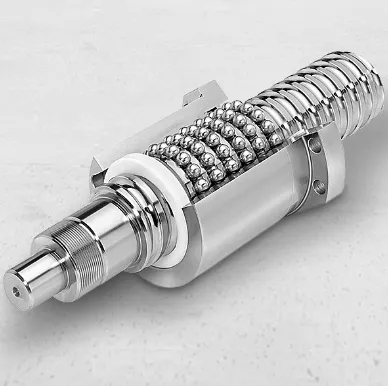

Высокопрецизионные винтовые пары.Высокопрецизионные винтовые пары. Сечение 20 мм. Исключен люфт, а также обеспечивается высокоточное перемещение шпинделя по оси Z |
| Характеристики | |
| Вакуумный насос | 5,5 кВт х2 |
| Высота координаты Z | 300 мм |
| Габариты станка м. | 4,7x2,3x1,75 |
| Двигатель привода X,Y, Z | Серво-гибриды |
| Дискретность перемещения позиционера | 0,006 мм |
| Команды управляющих программ | G code |
| Макс. скорость перемещения (холостой ход) | до 10 м/мин |
| Макс. скорость фрезерования | до 8 м/мин |
| Масса станка | 1750 кг. |
| Механизм привода X, Y | Зубчатая косозубая передача |
| Механизм привода Z | шарико-винтовая передача |
| Мощность Двигателя привода X,Y,Z | 0,85 кВт |
| Мощность Шпинделя | 6 кВт HQD |
| Направляющие X, Y | Линейные |
| Направляющие Z | линейные |
| Напряжение питания | 380V/220V |
| Программное обеспечение | Type3 |
| Рабочая зона (X*Y*Z) | 2100*4000*300 мм |
| Система управления – тип С ЧПУ | NC Studio |
| Скорость позиционирования | до 10 м/мин |
| Срок гарантийного обслуживания | 12 месяцев |
| Точность повторного позиционирования | ± 0.05 мм |
| Точность позиционирования | ± 0.05 мм |
| Частота вращения шпинделя | 6000-18000 об/мин |
Фрезерный станок с ЧПУ TS 2040 шпиндель 6 кВт воздушное охлаждение
- Код товара: TS 2040
- Доступность: На складе
-
1 030 006.00 р.
