НАЗНАЧЕНИЕ:
Станки моделей TS 2030D – являются фрезерными станками с ЧПУ, и предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяться для гравировки и раскроя в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др.КОМПЛЕКТАЦИЯ:
|
Cтанок TS 2030 D
|
1 шт. |
|
Шпиндель 6 кВт Воздушное охлаждения HQD до 24000 об/мин. |
1 шт. |
|
Шкаф электронного управления |
1 шт. |
|
Аспирационный кожух |
1 шт. |
|
Вакуумный насос 5,5 кВт пластин. роторный |
2 шт. |
|
Комплект соединительных кабелей :Data Cable, Power Cable, etc |
1 комп. |
|
Программное обеспечение NK 105 |
1 комп. |
|
Пневматические упоры |
1 комп. |
|
Начальный комплект фрез |
1 комп. |
|
Цанга ER 32 |
1 шт. |
|
Набор приспособлений для прижима заготовки |
1 комп. |
|
Асперационная установка |
1 комп. |
|
ЗИП |
1 комп. |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
|
СВАРНАЯ ЖЕСТКАЯ СТАНИНА.Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.
|
|
|

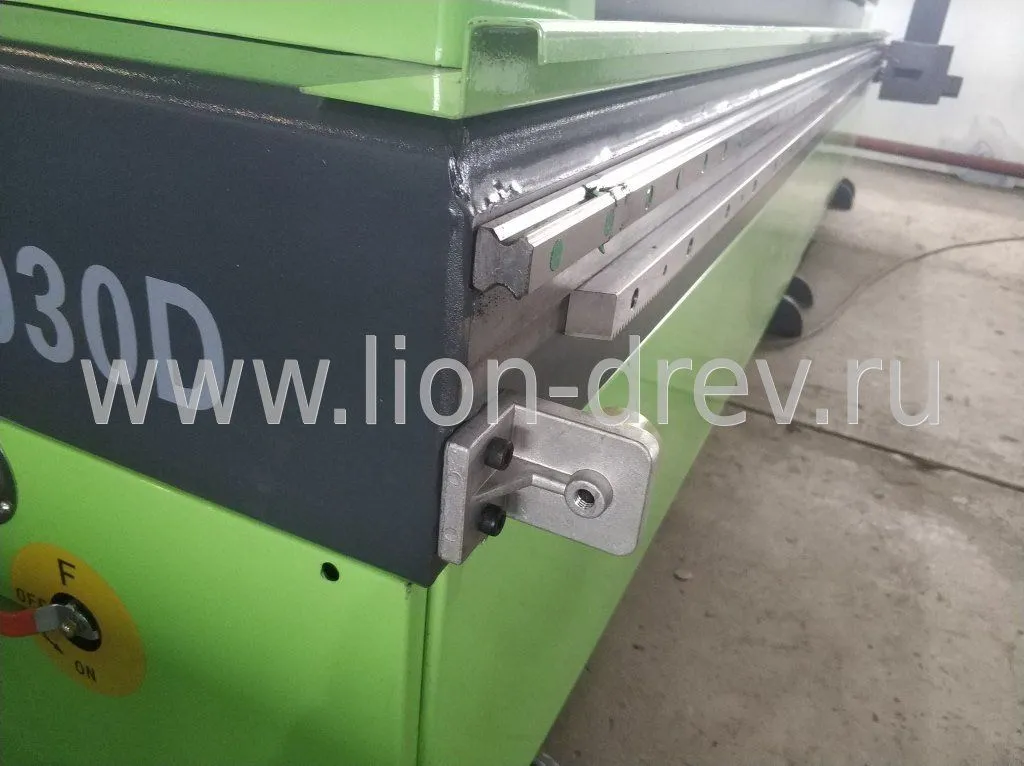

ВЫСОКОТОЧНЫЕ НАПРАВЛЯЮЩИЕ.Линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
|
|
|

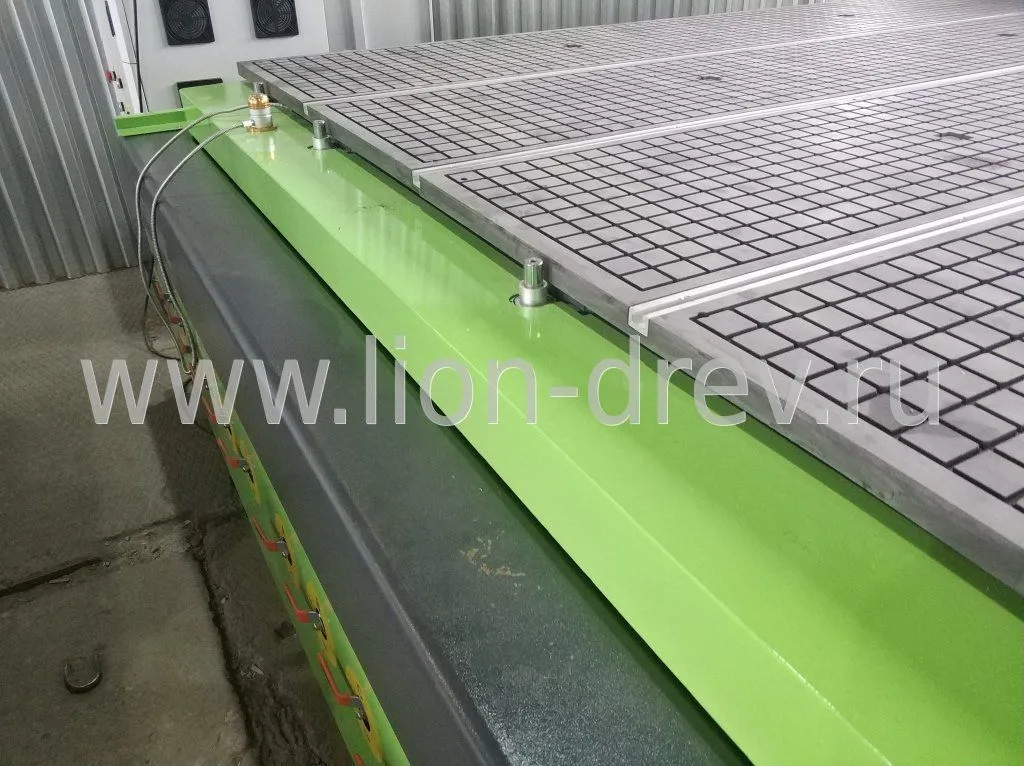

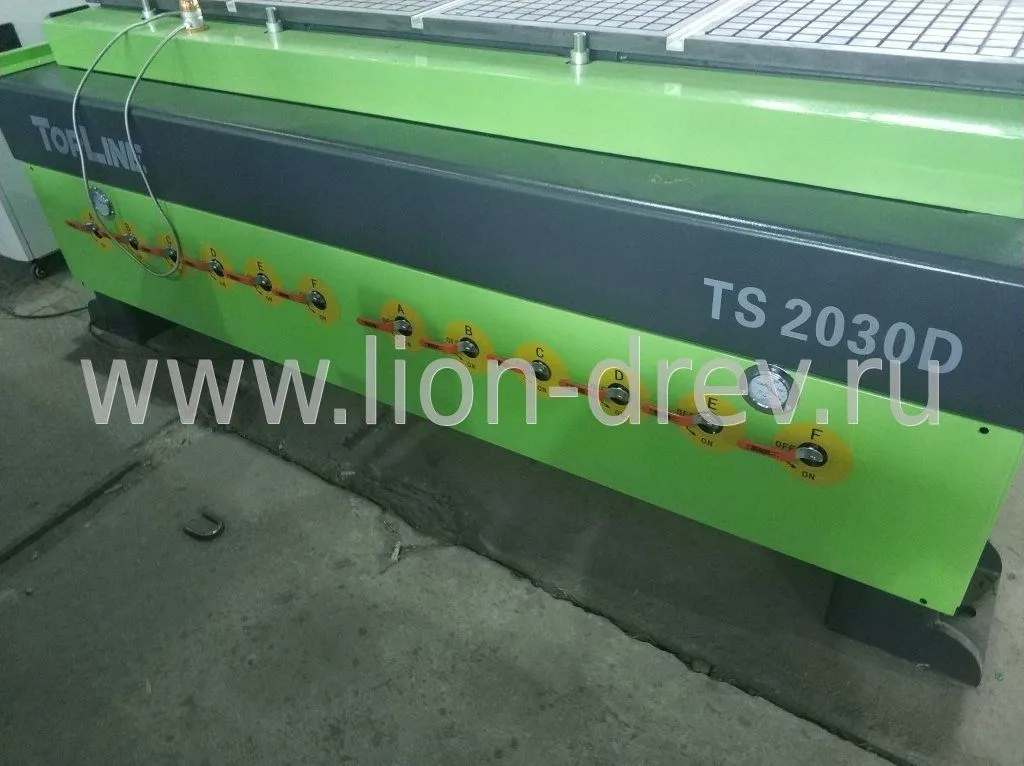

ВАКУУМНЫЙ СТОЛ
Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Это позволяет экономить время на установку. Также загатовку на стол можно крепить механически при помощи стубцин, для этого на столе есть Т-образный профиль. |
|
|
ВЫСОКОПРЕЦИЗИОННЫЕ ВИНТОВАЯ ПАРАСечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z
|
|
|

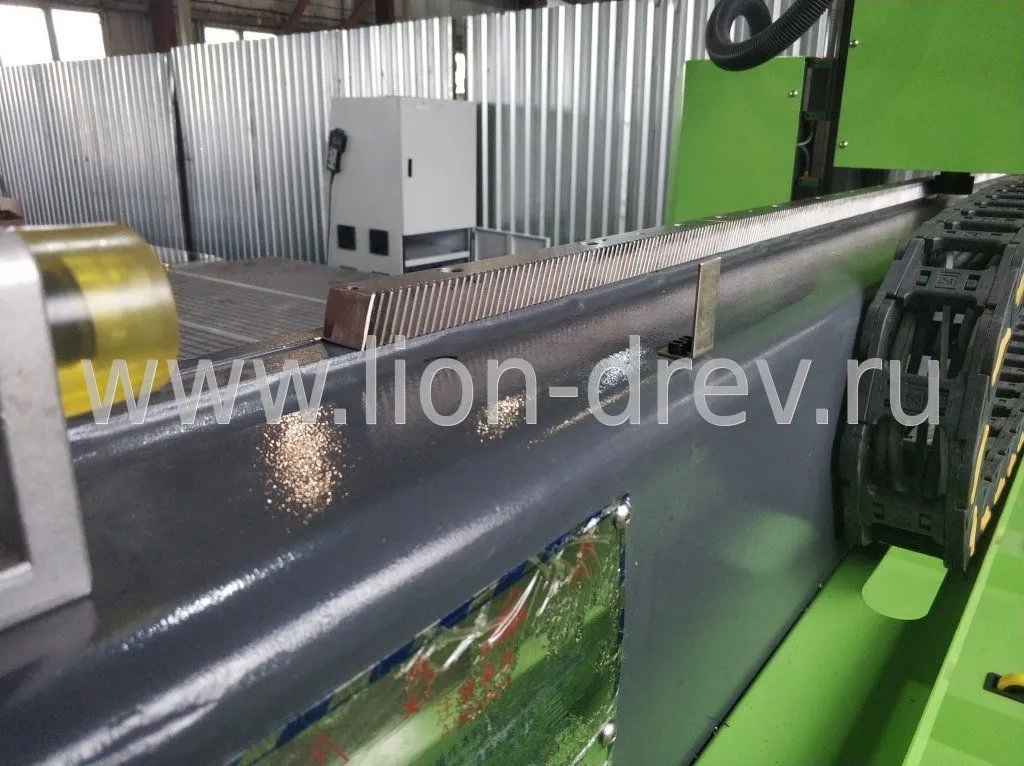

КОСОЗУБАЯ РЕЙКА
Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин. |
|
|

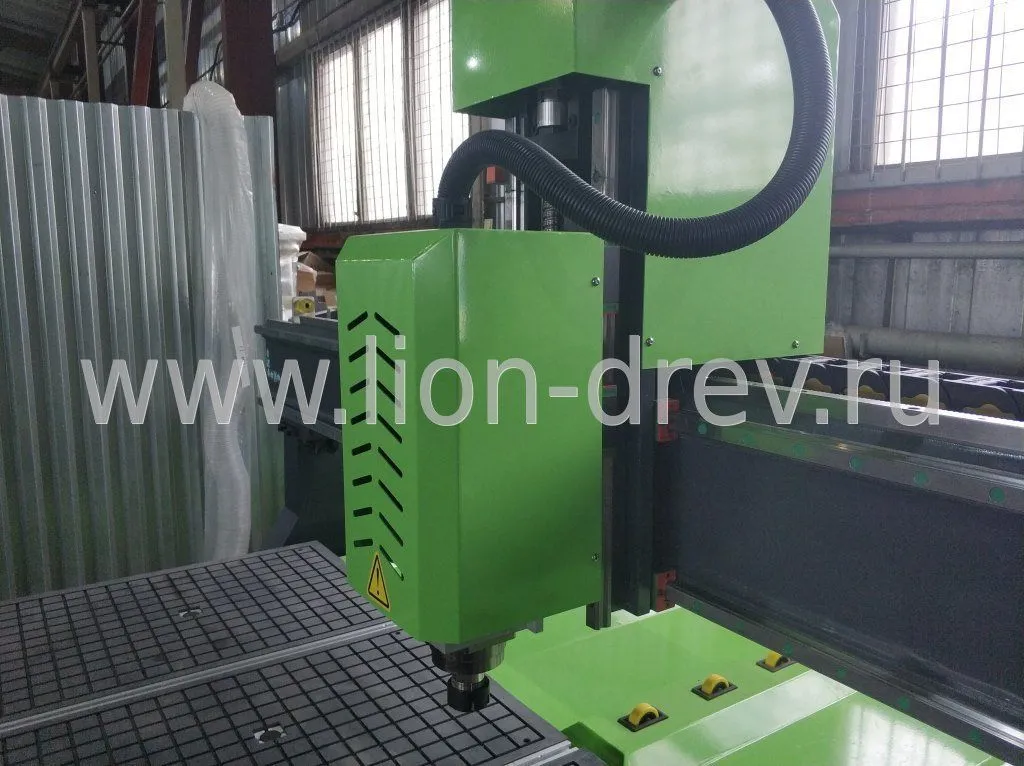

ШПИНДЕЛЬ 6 кВт HQDЗа счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается с помощью принудительного вентилятора.
|
|
|

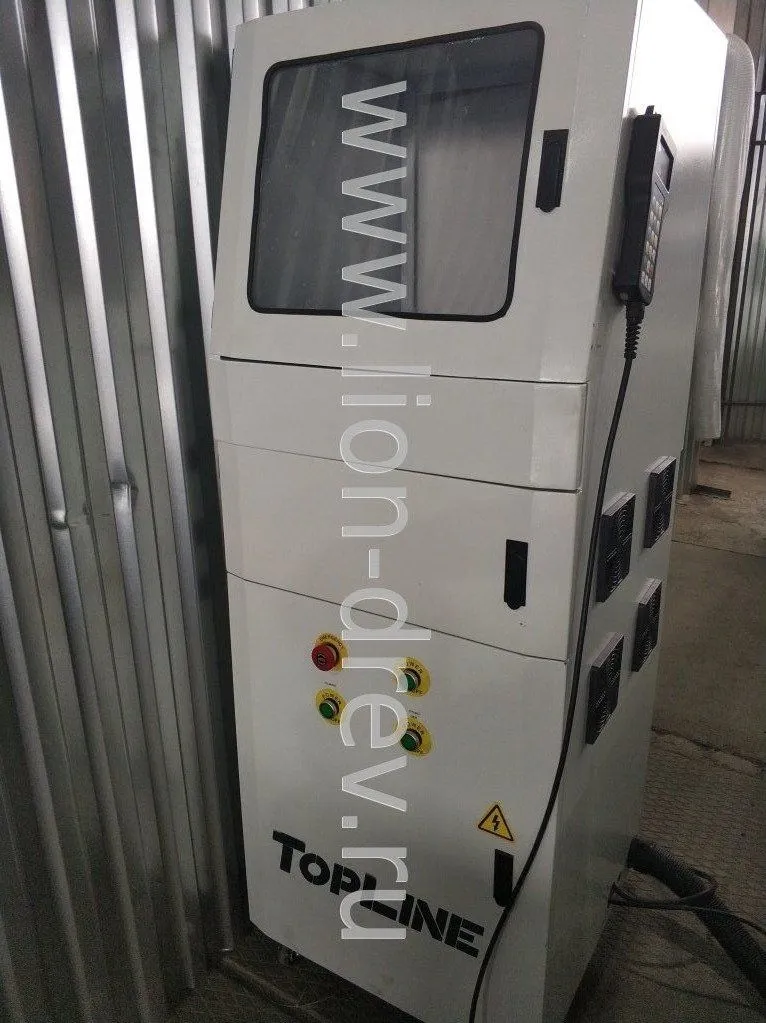

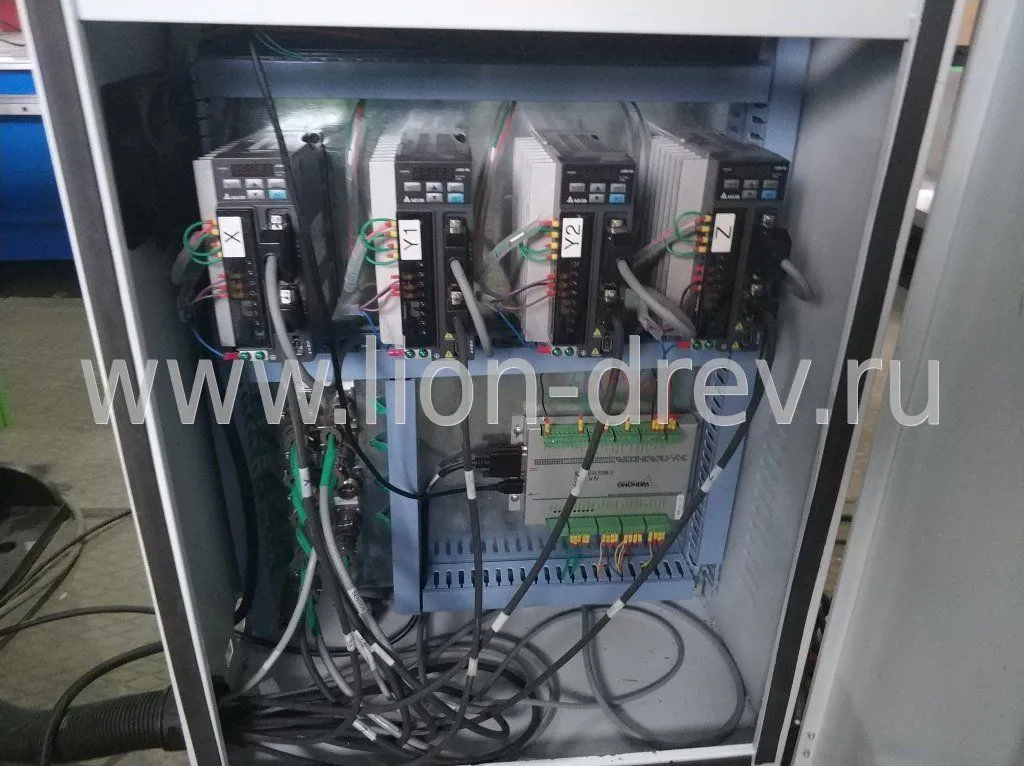

ОТДЕЛЬНО СТОЯЩИЙ ЭЛЕКТРОШКАФЭлектронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.
|
|
|
СЕРВО МОТОРЫ (YASKAWA)Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,05мм) в соответствии с заданной программой при высокой скоро-сти перемещения. Данные серводвигатели хорошо заре-комендовали себя высокой степенью надежности.
|
|
|
ПЛАНЕТАРНЫЕ РЕДУКТОРЫ ПО ВСЕМ ОСЯМИзменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы позволили значительно улучшить показатели оборудования, а именно:
|
|
|

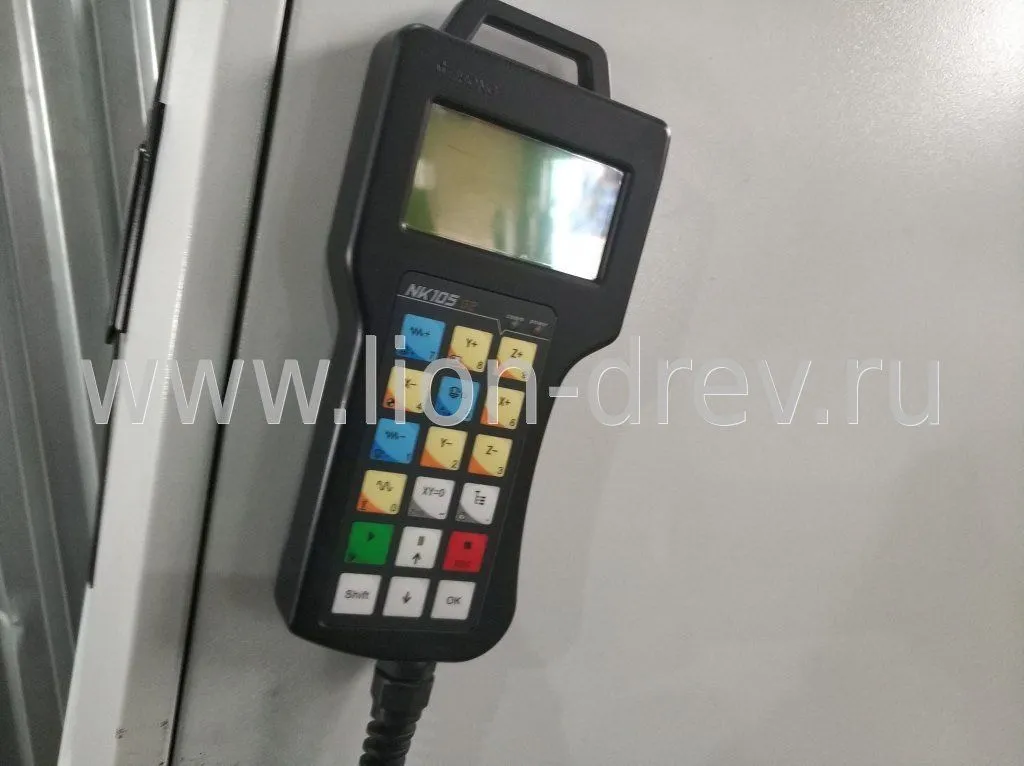

СИСТЕМА УПРАВЛЕНИЯ DSP пульт NK 105
|
|
|

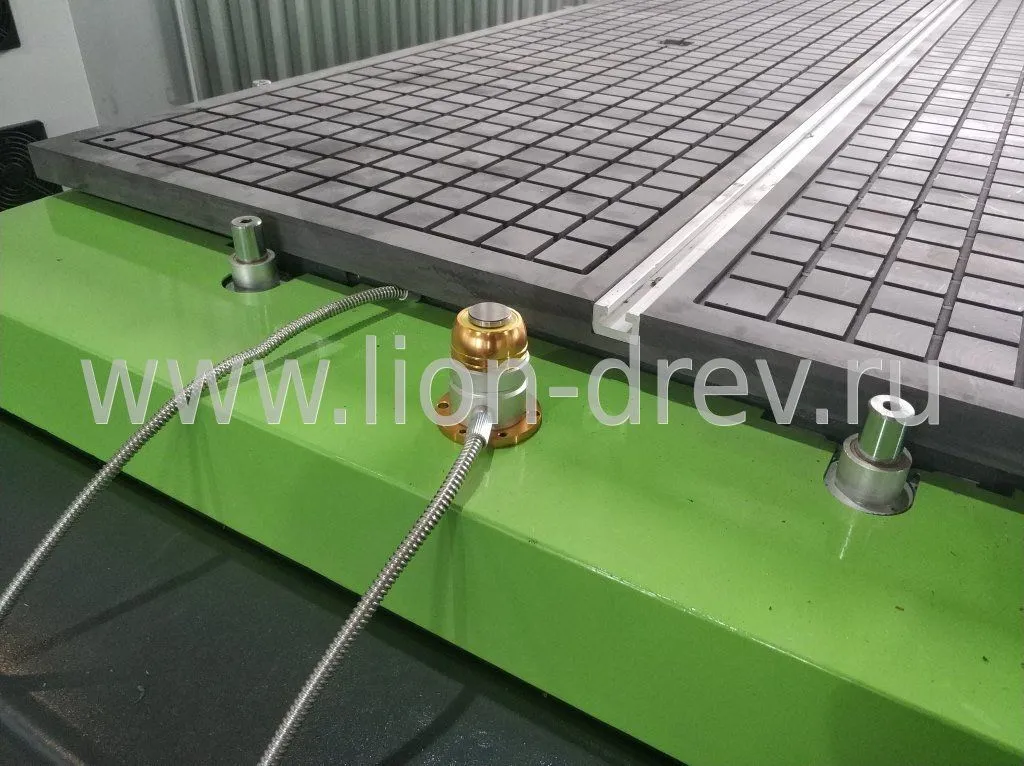

ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ.Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
|
|
|

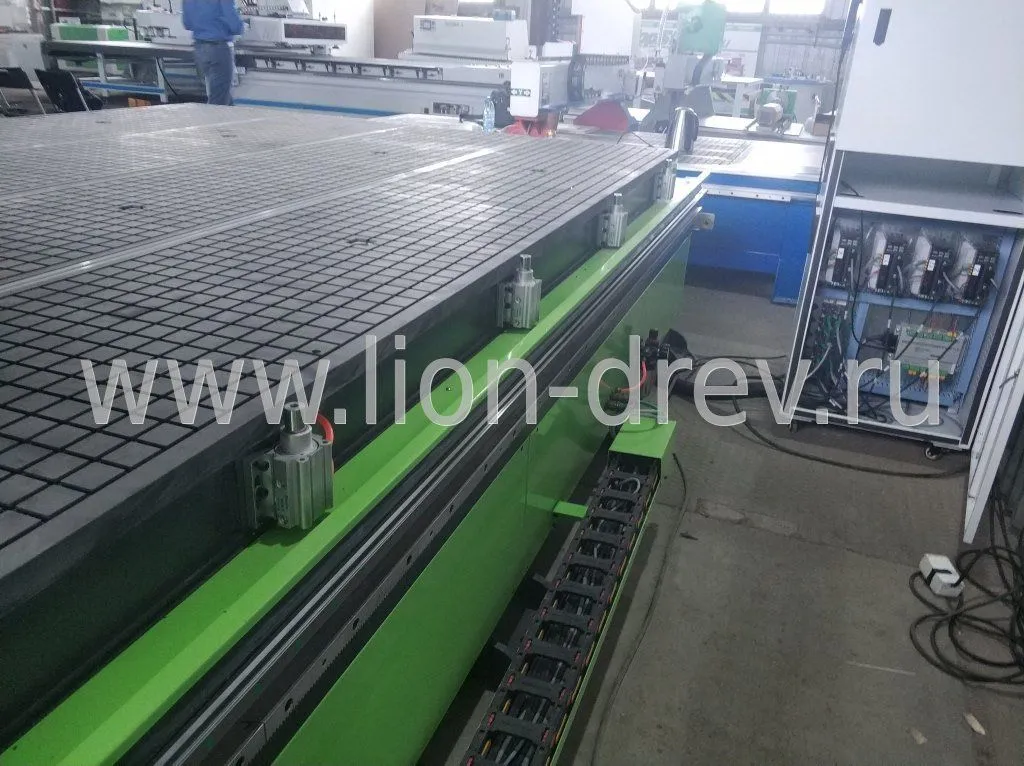

ПНЕВМОУПОРЫ.
Позиционирование заготовки осуществляется пневматическими выравнивателями по базирующим упорам в автоматическом режиме. Что обеспечивает точность расположения листа по осям. |
|
|
ВАКУУМНЫЙ НАСОС 5.5кВт.обеспечивает надежную фиксацию деталей и долгий срок службы оборудования. Производительность 260м3 в час.
|
|
|

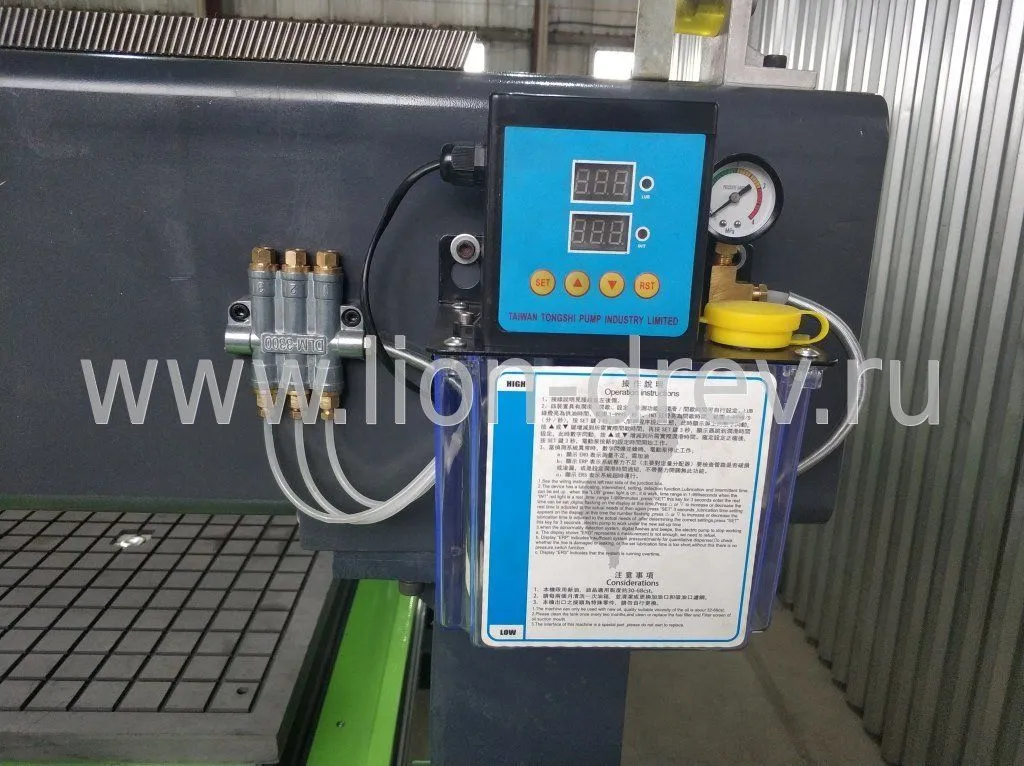

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИПозволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве
|
| Характеристики | |
| Вакуумный насос | 5,5 кВт х2 |
| Высота координаты Z | 300 мм |
| Габариты станка м. | 3700x2350x1750 |
| Двигатель привода X,Y, Z | Сервомоторы |
| Дискретность перемещения позиционера | 0,006 мм |
| Команды управляющих программ | G code |
| Макс. скорость перемещения (холостой ход) | до 30 м/мин |
| Макс. скорость фрезерования | до 15 м/мин |
| Масса станка | 1750 кг. |
| Механизм привода X, Y | Зубчатая косозубая передача |
| Механизм привода Z | шарико-винтовая передача |
| Мощность Двигателя привода X,Y,Z | 0,85 кВт |
| Мощность Шпинделя | 6 кВт HQD |
| Направляющие X, Y | Линейные |
| Направляющие Z | линейные |
| Напряжение питания | 380V/220V |
| Рабочая зона (X*Y*Z) | 2100*3000*300 мм |
| Система управления – тип С ЧПУ | NK 105 |
| Скорость позиционирования | до 30 м/мин |
| Срок гарантийного обслуживания | 12 месяцев |
| Точность повторного позиционирования | ± 0.05 мм |
| Точность позиционирования | ± 0.05 мм |
| Частота вращения шпинделя | 6000-24 000 об/мин |

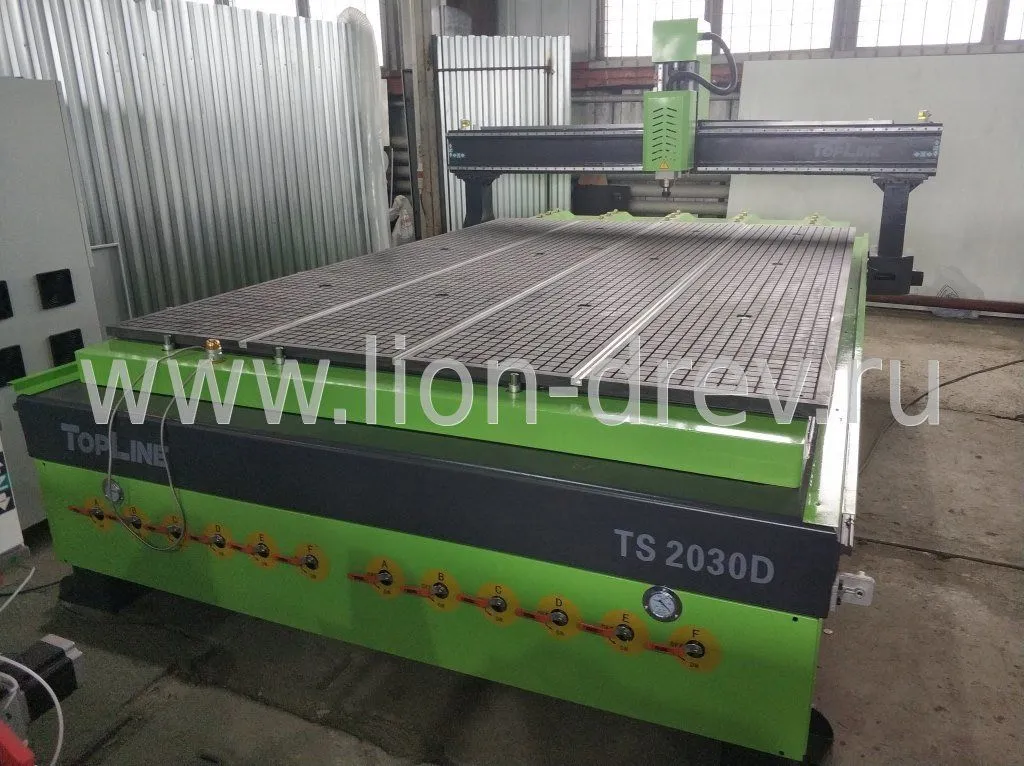

Фрезерный станок с ЧПУ TS 2030 D
- Код товара: TS 2030 D
- Доступность: На складе
-
0.00 р.
