НАЗНАЧЕНИЕ:

Предназначен для высокоточного фрезерования и гравирования изделий, в 2-х и 3-х мерном пространстве (3D обработка).

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Древесина твердых и мягких пород, композитные материалы (ДСП, ДВП, МДФ), любые полистиролы ( в том числе ПВХ и полистиролы с поликарбонатом), искусственный камень, акриловое стекло и оргстекло, пластик модельный.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Может применяться в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.). Ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и др.

КОМПЛЕКТАЦИЯ:

Станок TS1515 – механическая часть (рабочая зона 15301530300 мм)	1 шт.
Вакуумная подготовка	1 шт.
Шпиндель мощностью 3.5 кВт с воздушным охлаждением	1 шт.
Серво гибриды по всем осям	1 комп.
Шкаф электронного управления	1 шт.
Датчик измерения длины инструмента и высоты заготовки	1 шт.
Комплект соединительных кабелей	1 комп.
ЗИП	1 комп
Программное обеспечение	1 комп.
Система управления NC Studio	1 комп.
Начальный комплект фрез	1 комп.
Цанги	1 комп.
Набор приспособлений для прижима заготовки	1 комп.

ОПИСАНИЕ

СВАРНАЯ ЖЕСТКАЯ СТАНИНА.

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

ВЫСОКОТОЧНЫЕ НАПРАВЛЯЮЩИЕ

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

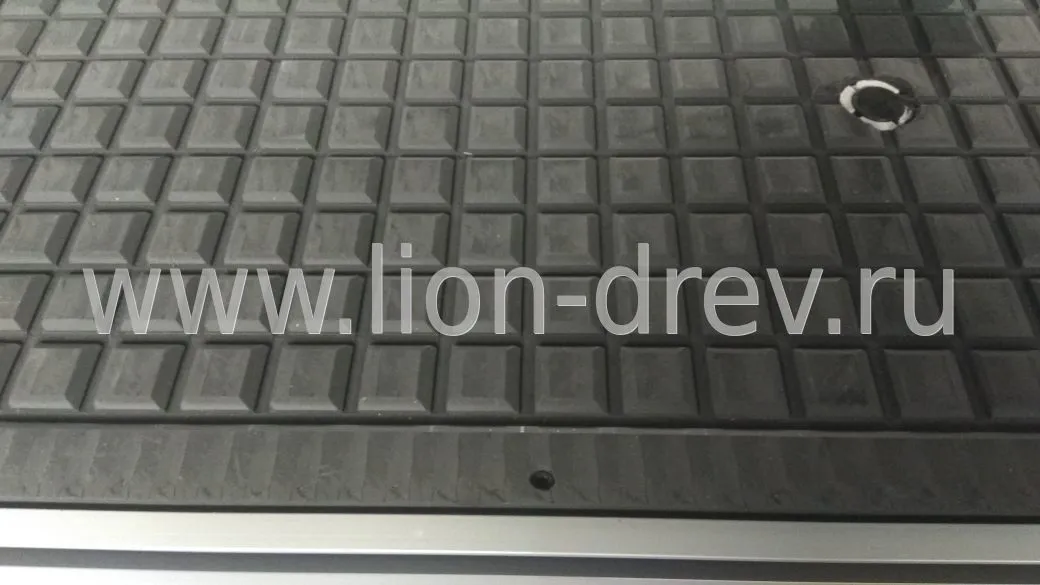

ВАКУУМНЫЙ СТОЛ

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Это позволяет экономить время на установку. Также загатовку на стол можно крепить механически при помощи стубцин, для этого на столе есть Т-образный профиль.

КОСОЗУБАЯ РЕЙКА

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой YYC. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

ВЫСОКОПРЕЦИЗИОННЫЕ ВИНТОВЫЕ ПАРЫ

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z

СЕРВО ГИБРИДЫ (LEADSHINE)

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,05мм) в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности.

СИСТЕМА ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве

ШПИНДЕЛЬ 3.5

За счет высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции.

ОТДЕЛЬНО СТОЯЩИЙ ЭЛЕКТРОШКАФ

Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

СИСТЕМА УПРАВЛЕНИЯ «NC STUDIO

Самая доступная и надежная систем управления. Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить плату в системный блок персонального компьютера (не входит в стоимость) и подключить при помощи DATA кабеля со станком.

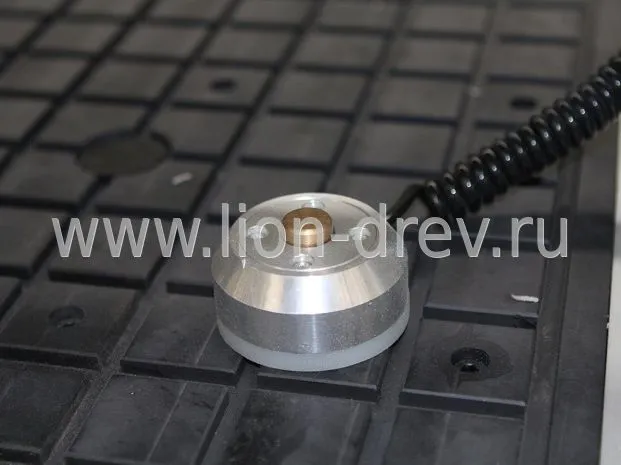

ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ.

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Опции:

Опция	Фото
Шпиндель 6 кВт
Поворотное устройство длинна 1200 диаметр 230
Система удаления стружки Позволяет эффективно удалять стружку и пыль из зоны обработки. Включает: Пылеулавливающий агрегат 3 кВт, Щетка – кожух на шпиндель, Воздуховод.
Пульт DSP А 11
Вакуумный насос воздушно вихревой 5,5кВт 320 м3
Вакуумный насос пластинчито роторный 5,5кВт 160 м3

Характеристики
Высота координаты Z	до 300 мм
Габариты станка	215021501650 мм
Команды управляющих программ	G code
Максимальная скорость перемещения (холостой ход)	до 10 м/мин
Масса станка	900 кг
Механизм привода X, Y	Косозубая передача
Механизм привода Z	Шарико-винтовая передача
Мощность Шпинделя	3.5 кВт
Направляющие X, Y, Z	Линейные квадратного типа
Программное обеспечение	Type3
Рабочая зона (X*Y)	1530*1530 мм
Система управления	NC Studio
Тип двигателей приводов X, Y, Z	Серво гибриды
Точность позиционирования (условная)	± 0,05…0,07 мм
Частота вращения шпинделя	6000- 18000 об/мин
