Область применения

Фрезерный станок с ЧПУ HCM P 2030 ATA-V предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости.

Он подходит для обработки древесины любых пород, композитных материалов (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любых полистиролов (в том числе ПВХ и полистиролов с поликарбонатом), гетинакса, искусственного камня, акрилового стекла и оргстекла, модельного пластика и т.п.

Станок HCM P 2030 ATA-V может использоваться для производства:

• Простых и сложных фасадов (в том числе с художественной резьбой), сложных накладок на мебель, элементов эксклюзивной мебели и интерьеров;
• Криволинейного раскроя ДСП, ДВП, МДФ, в том числе ламинированных панелей;
• Элементов каминов и бильярдных столов, барельефов, канделябров, лестниц, плинтуса с резьбой любой сложности;
• Рам для зеркал, панно, изображений и скульптуры людей и животных, сувенирной продукции, шкатулок, письменных наборов, объемных логотипов, часов, оружейных прикладов и лож, музыкальных инструментов;
• Фигурных наличников на окна и двери с резьбой насквозь;
• Декоративных элементов для украшения деревянных домов, бань и ресторанов;
• Балясин для отделки веранд и беседок, ограды и т.д.
• Мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов;
• Филенок, в том числе эксклюзивных с глубокой художественной резьбой;
• Инкрустации дверей вставками из ценных пород дерева;
• Эксклюзивных дверей из редких пород древесины;
• Объемных изделий из пластиков, ПВХ, акрила и других материалов;
• Логотипов, подставок, эмблем и т.д.

Преимущества

Модель выполнена с достаточным запасом прочности, что обеспечивает необходимую точность обработки заданных программой элементов.

Особенности конструкции

• За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки, а применение шарико-винтовой пары гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий;
• Перемещение по осям X/Y обеспечивает косозубая система «шестерня-рейка». Зубья в ней нагружаются постепенно по мере захода их в зону зацепления, где всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением;
• Станок оснащен высокочастотным фрезерным шпинделем с воздушным охлаждением, мощностью 1,5 Квт, и возможной частотой вращения до 18 000 об/мин;
• Серво приводы X-Y-Z, установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях;
• Вакуумный и механический стол с «Т»-пазами крепления 4 зоны позволяет быстро и неподвижно установить заготовку за счет мощной вакуумной станции. Это экономит время на установку. Также заготовку на стол можно крепить механически при помощи струбцин;

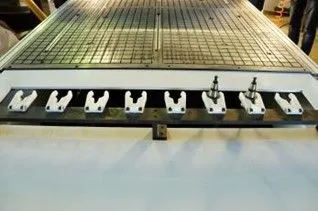

• Линейный магазин смены инструмента существенно экономит время на смене инструмента, когда это необходимо в технологическом процессе. Смена инструмента происходит полностью в автоматическом режиме и управляется ЧПУ станка;
• Вакуумный роторно-пластинчатый насос мощностью 5,5 кВт надежно фиксирует детали, способствует быстрой замене заготовок и продлевает срок службы рабочего стола;

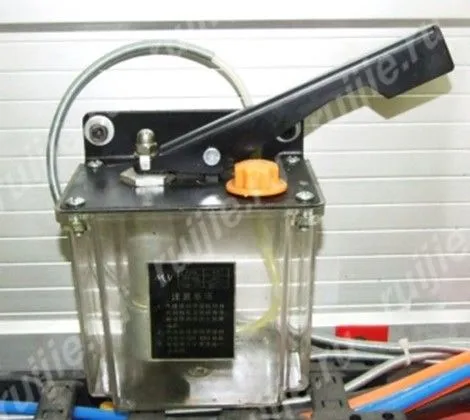

• Централизованная система смазки дает возможность одним нажатием смазать направляющие по всем осям. При этом количество смазочного материала четко дозировано и расходуется в минимальном количестве;
• DSP контроллер обеспечивает быструю работу и автоматический контроль фрезерования по трем осям с высокой скоростью. Контроллер полностью автономный и не требует подключения ПК. Система управления использует стандартные G-коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.
