ОБЛАСТЬ ПРИМЕНЕНИЯ:
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, МДФ, пластиков, композитов, искусственного камня, стекла, и других схожих материалов.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- При изготовлении станка используется высококачественная сталь, что обеспечивает длительный срок эксплуатации и стабильную работу оборудования.
- Мощный и надежный шпиндель 6 кВт с воздушным охлаждением
- Отдельно стоящий шкаф управления с DSP-пультом
- Перемещение суппорта осуществляется в 3-х плоскостях (x,y,z).
- Качественные направляющие PMI обеспечивают плавность хода и увеличивают срок эксплуатации.
- На станке установлены точные и надежные шестерни и зубчатые рейки PMI.
- Для лучшей фиксации заготовки станок оборудован вакуумным столом с шестью подключаемыми зонами прижима. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.
- На столе есть Т-образные пазы для механического крепления заготовок к столу.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
|
Высокооборотный шпиндель
Мощный и надёжный шпиндель с воздушным охлаждением 6 кВт, 18 000об/мин. |
|
|

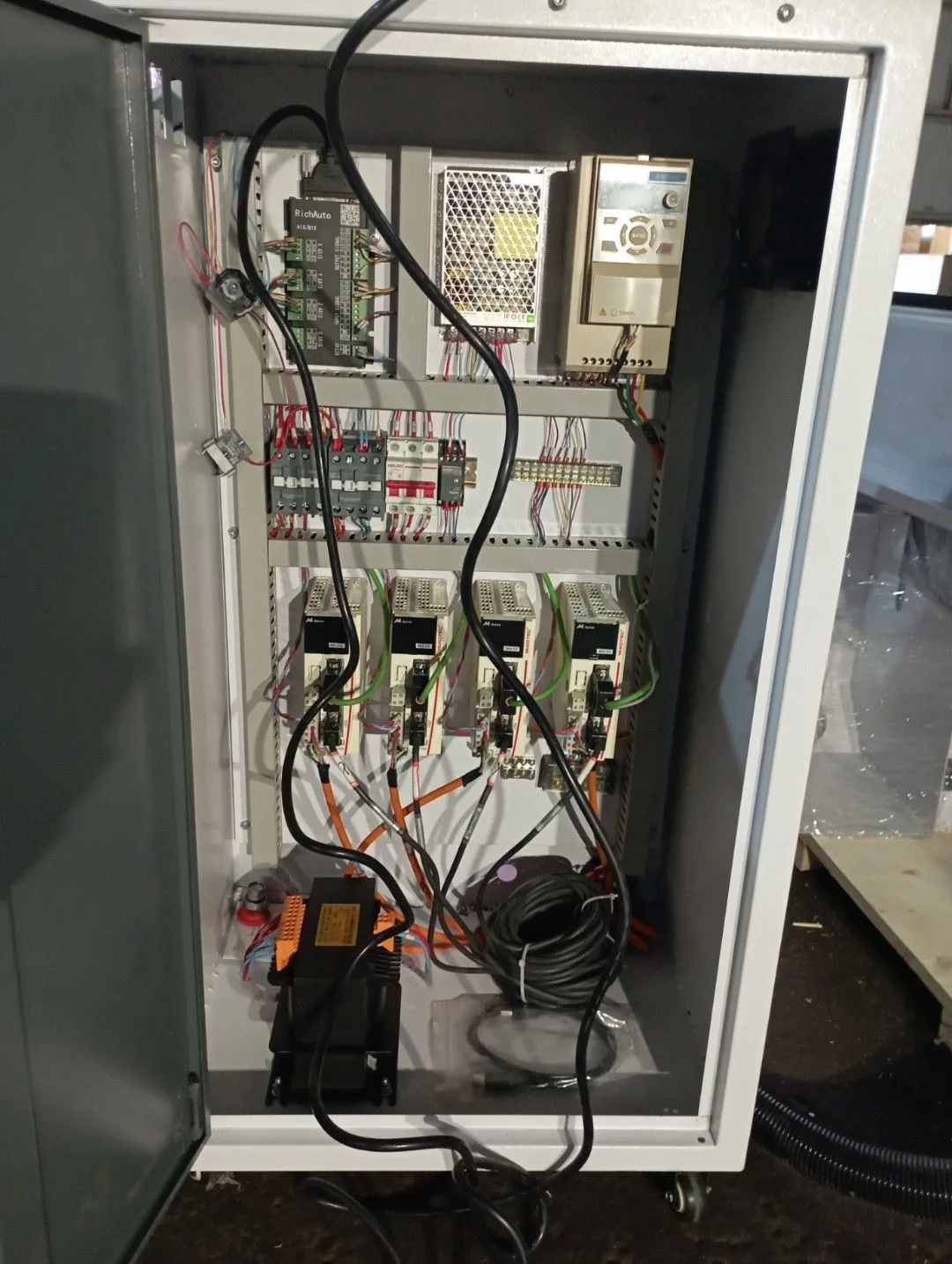

Шкаф управления с DSP-пультом
Простая и удобная конструкция с хорошим дизайном, эргономичностью и высокой функциональностью. |
|
|
Плоские призматические направляющие и подшипники PMI |
|
|
Высокоточные косые зубчатые рейки обеспечивают плавность хода и точность перемещения траверсы. |
|
|
Надёжные драйверы управления для управления перемещением по осям XYZ производства известным производителем электронных компонентов YAKO (Тайвань). |
|
|
Частотный преобразователь Falinn (инвертер) для регулировки частоты вращения шпинделя установлен |
|
|

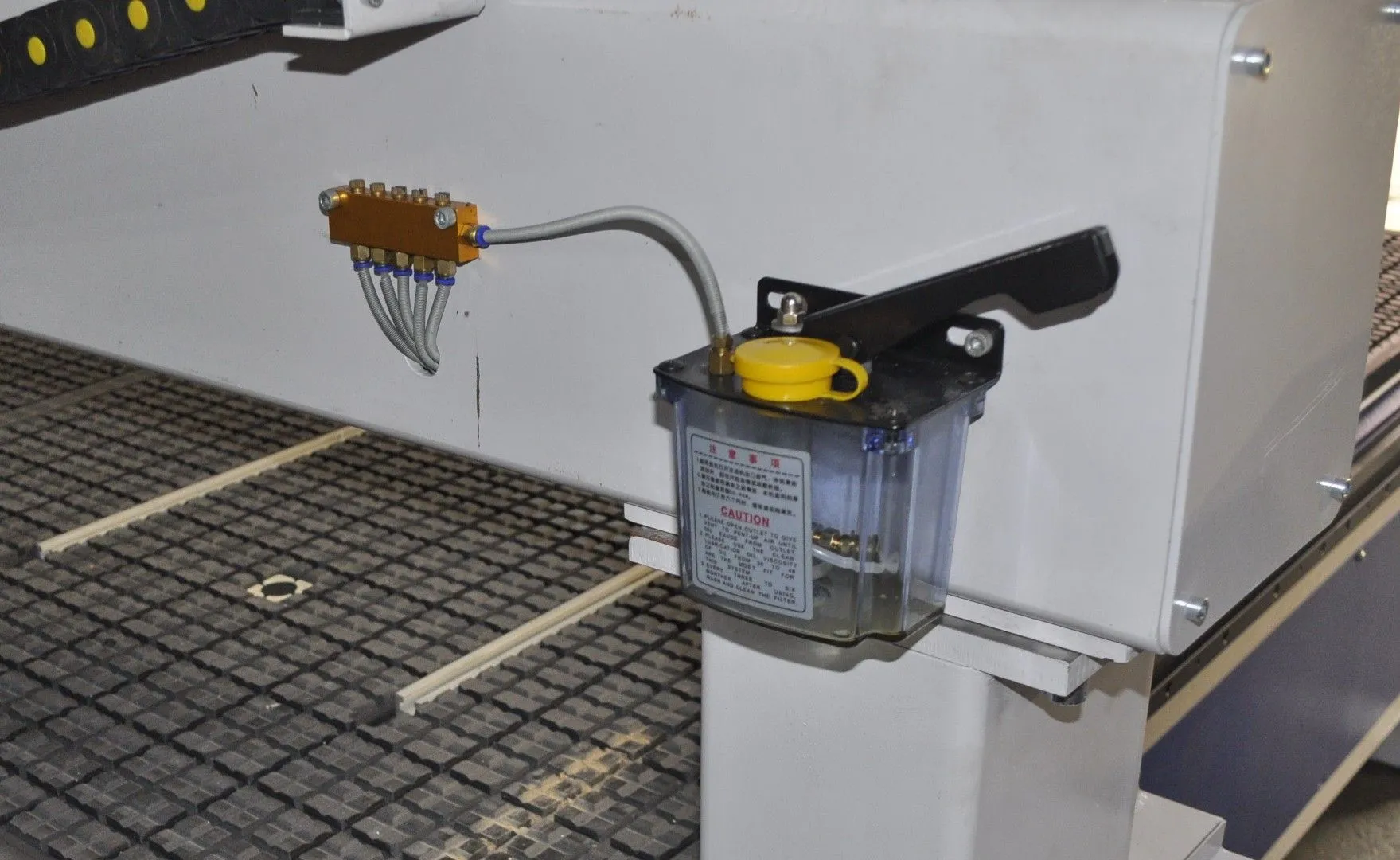

Централизованная система смазки направляющих позволяет упростить техническое обслуживание станка. |
|
|

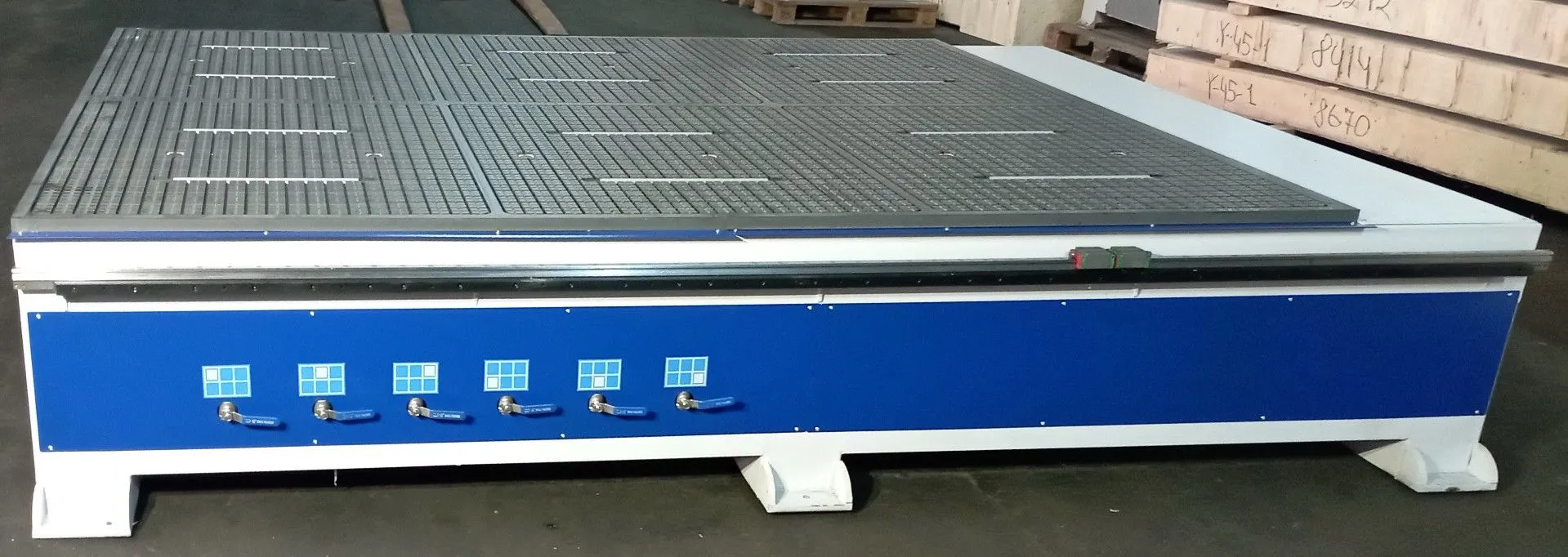

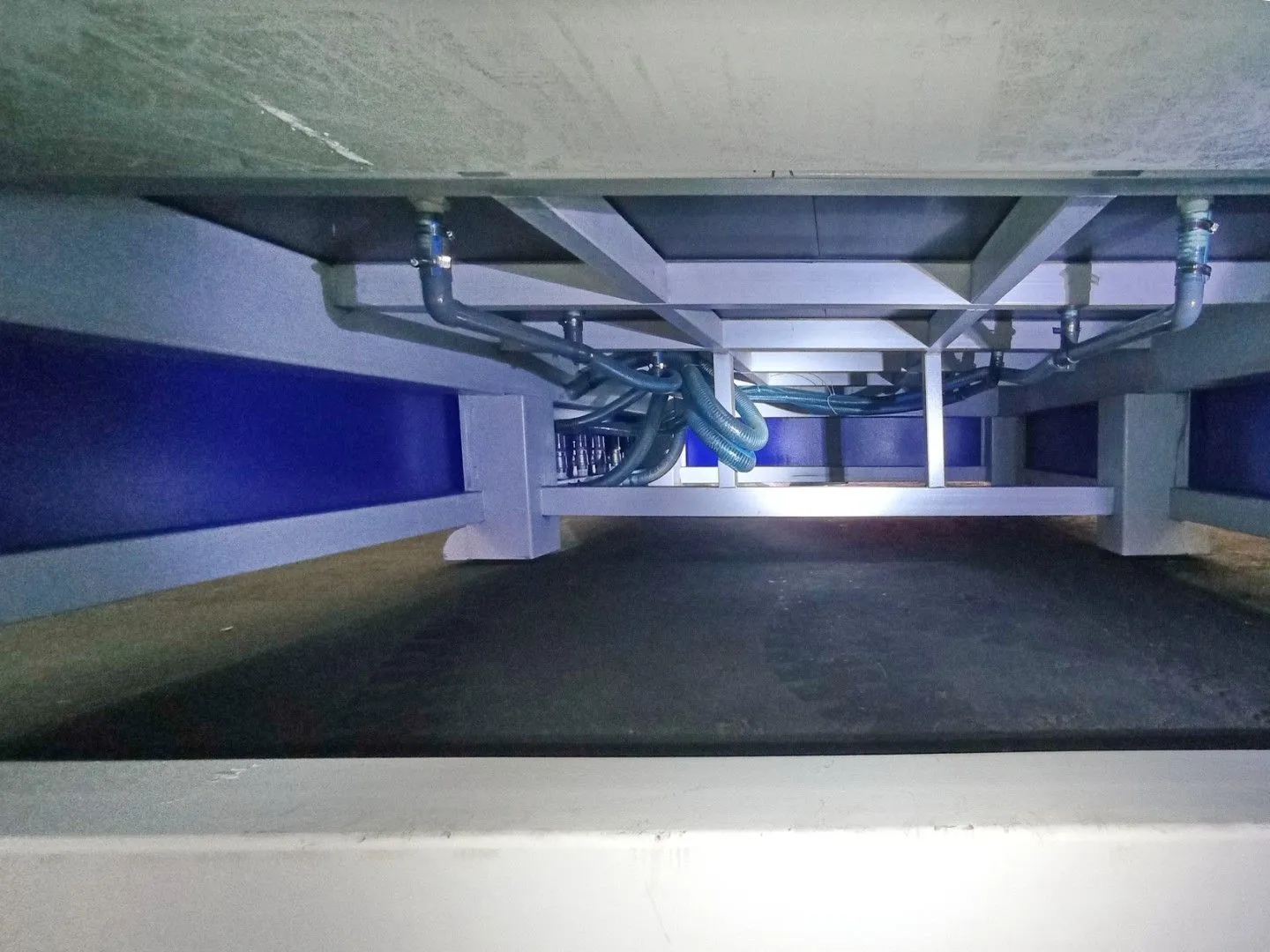

Комбинированный рабочий стол (вакуум + механика) Большая поверхность рабочего стола разделена на несколько секторов для закрепления заготовок с помощью вакуума с возможностью зонирования на более мелкие зоны при помощи уплотнителя + система крепления механическим способом (струбцинами). |
|
|

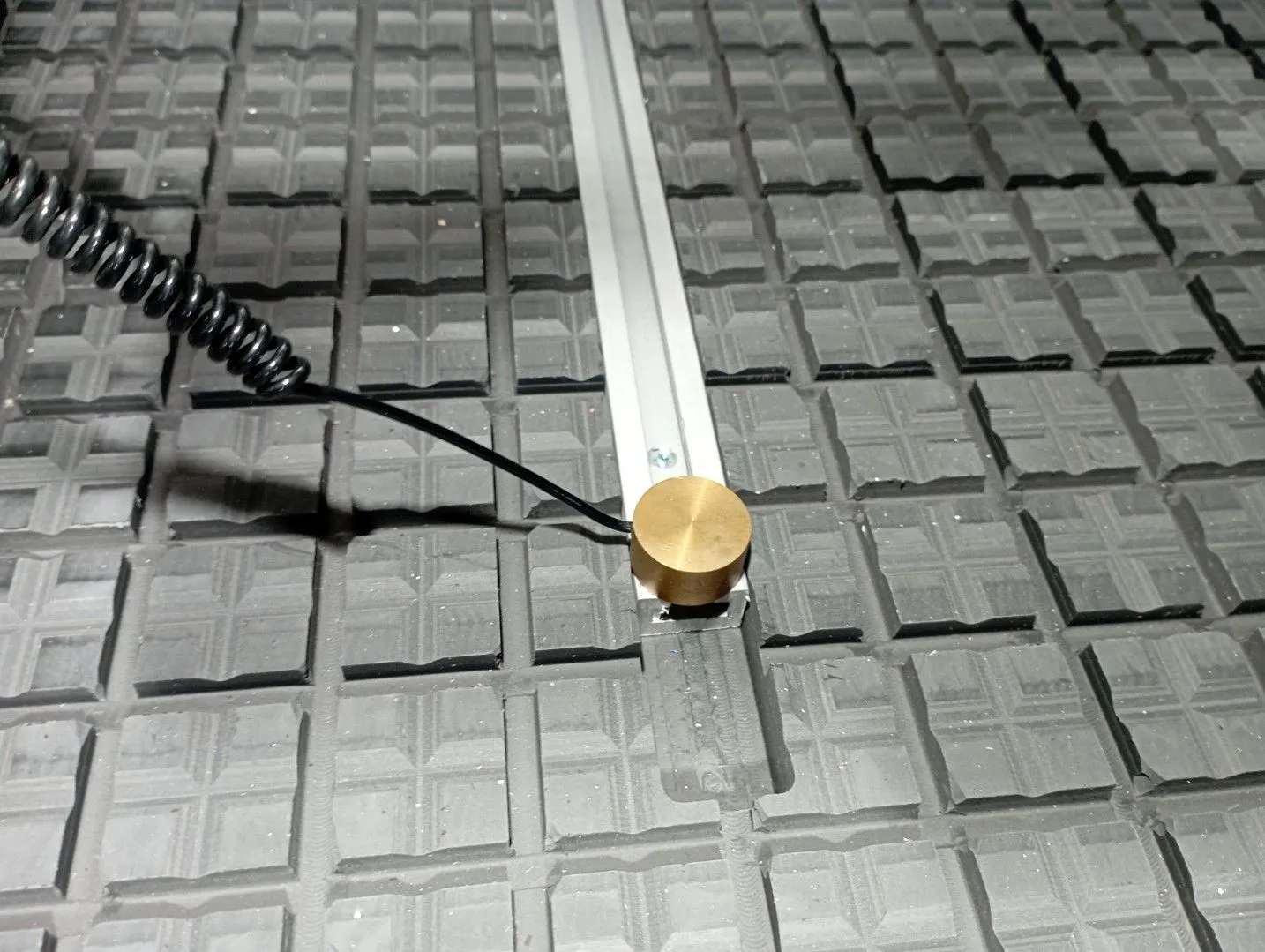

Калибратор для настройки вылета инструмента. |
|
|
Комплектация станка:
|
|
|

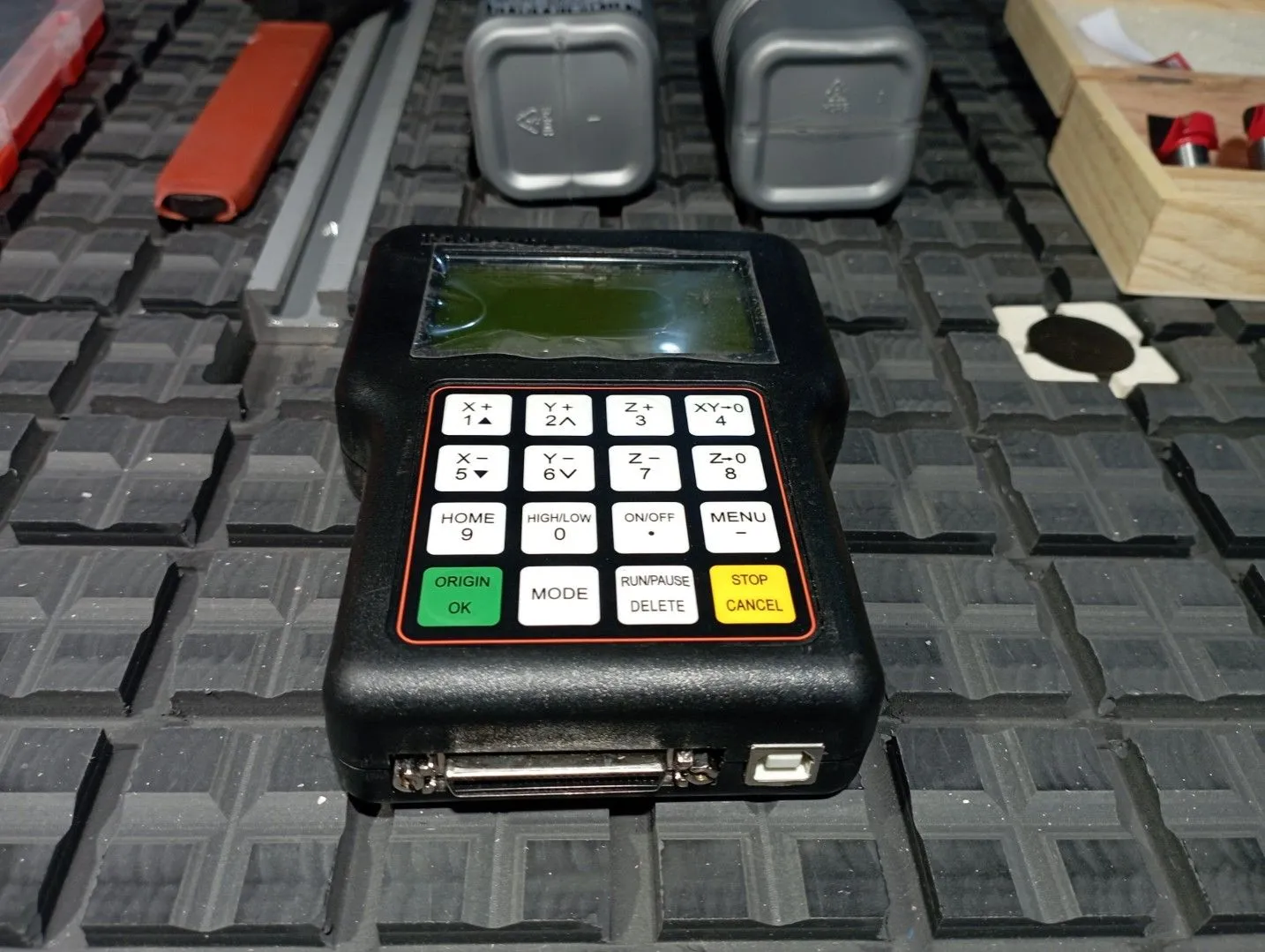

DSP-пульт управления Для упрощения управления станком в комплект поставки входит DSP-пульт RichAuto A18S |
| Характеристики | |
| Габариты станка, мм | 2860х4550х2200 |
| Зоны вакуумирования. шт | 6 |
| Командные коды | HPGL、G |
| Максимальная высота обработки (по оси Z), мм | 250 |
| Максимальная скорость перемещения, м/мин | 30 |
| Максимальная скорость фрезерования, м/мин. | 15 |
| Масса, кг | 2500 |
| Мощность шпинделя, кВт | 6 |
| Рабочая поверхность, мм (оси Х и Y) | 2100х4000 |
| Рабочее напряжение сети, В | 380 |
| Смена инструмента | ручная |
| Тип двигателей перемещения | комбинированные |
| Точность обработки, мм | +0.15 |
| Точность позиционирования, мм | +0.05 |
| Транспортные габариты (со снятым порталом) м | 2,35х4,55х0,7; 2,77х0,6х1,16 |
| Частота вращения шпинделя, об/мин | 0-18000 |

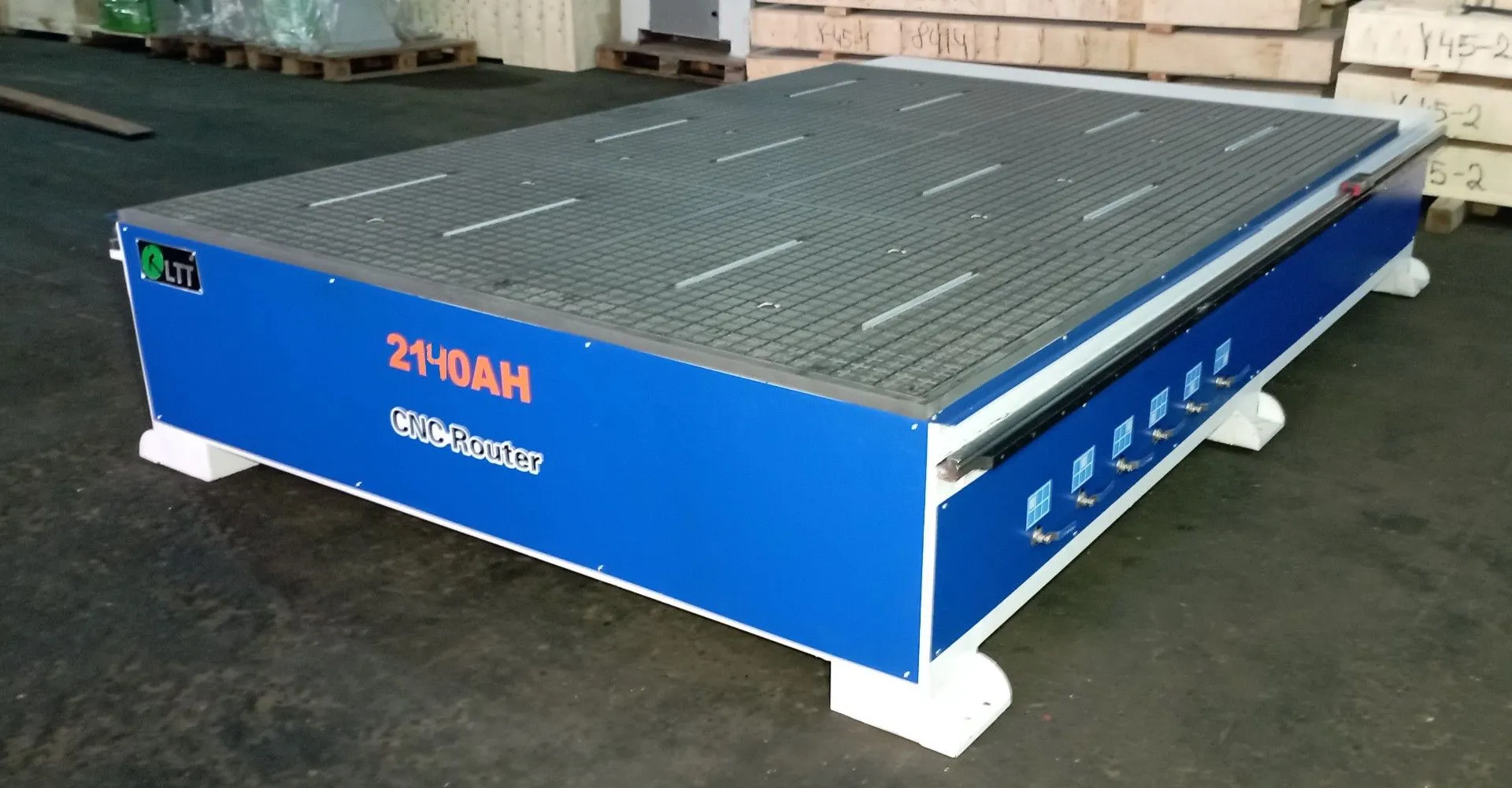

Фрезерно-гравировальный станок с ЧПУ мод. LTT-2140AH c ручной сменой инструмента и вакуумным столом
- Код товара: ltt-2140ah
- Доступность: На складе
-
1 410 000.00 р.
