ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Листы фанеры, древесина, композитные материалы (ДСП, ДВП, МДФ), любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), модельный пластик.
Комплект поставки:
- Ящик инструментальный
- DSP-Пульт
- CD с софтом
- Цанга ER32-1/2
- Комплект фрез.
- Калибратор
- Струбцины для механического крепления заготовок.
- Набор ключей
- Воздуховод
- Вакуумный насос
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|

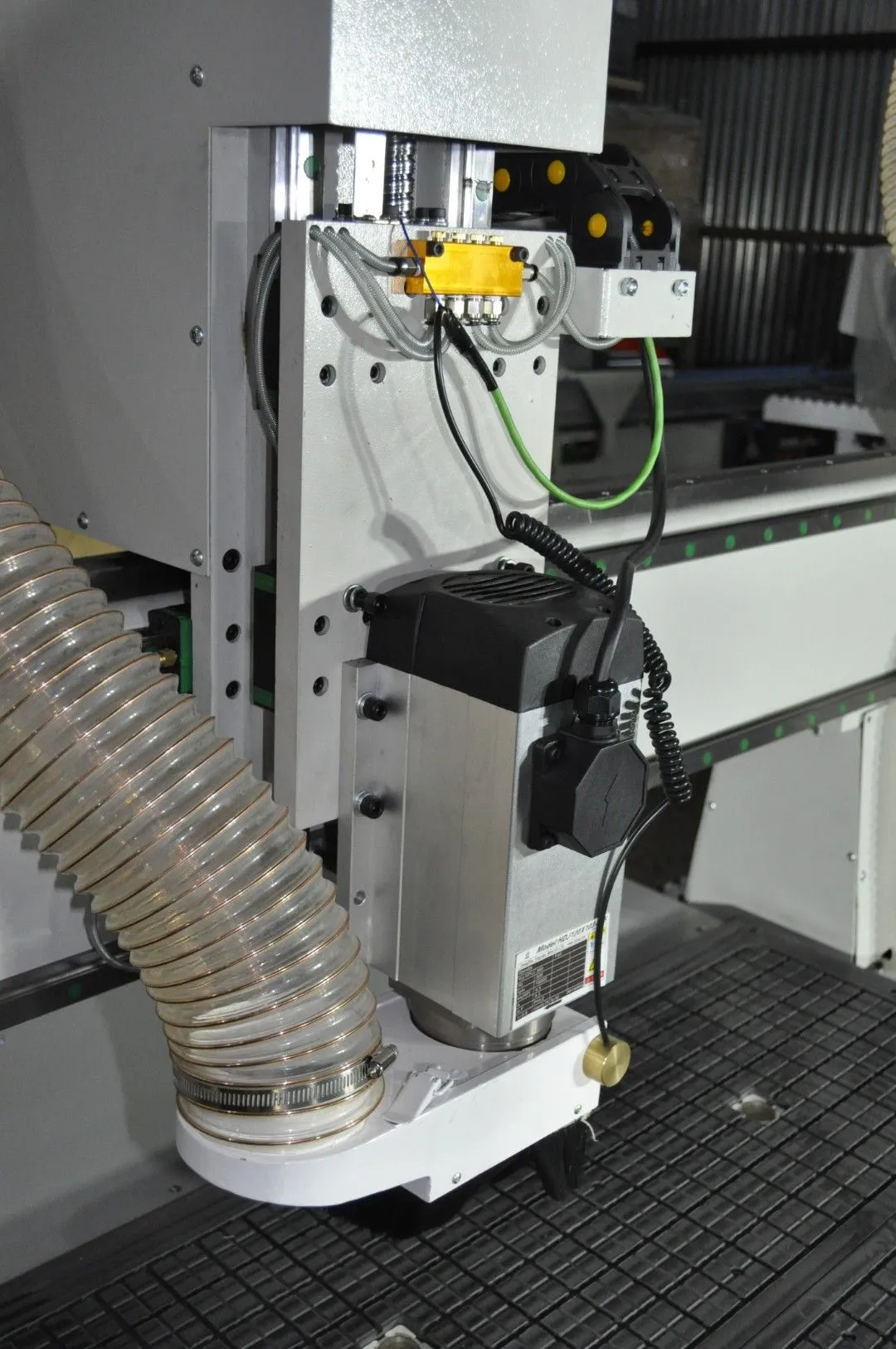

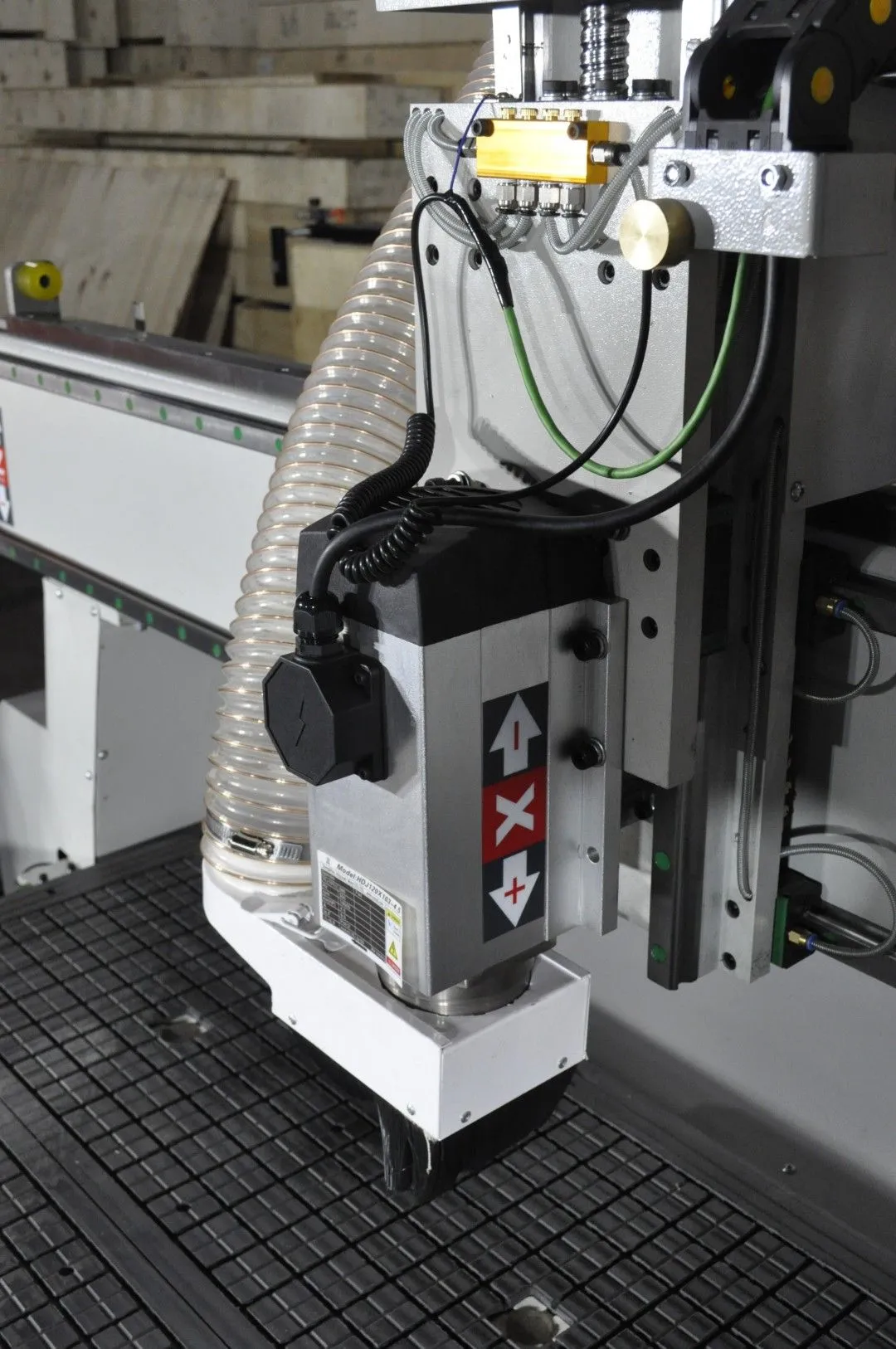

Шпиндель 4,5 кВт, скорость вращения до 18000об/мин., воздушное охлаждение.

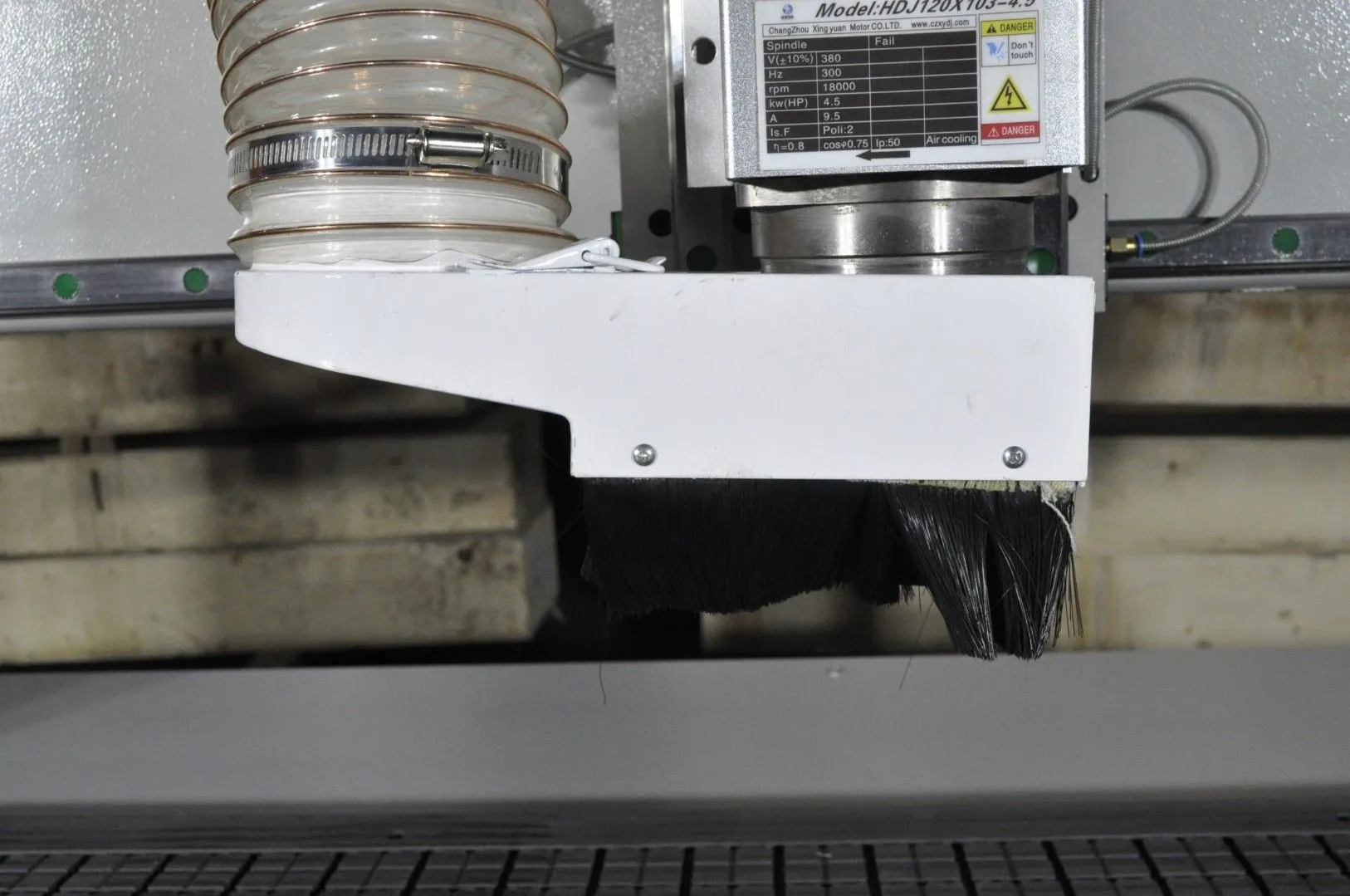

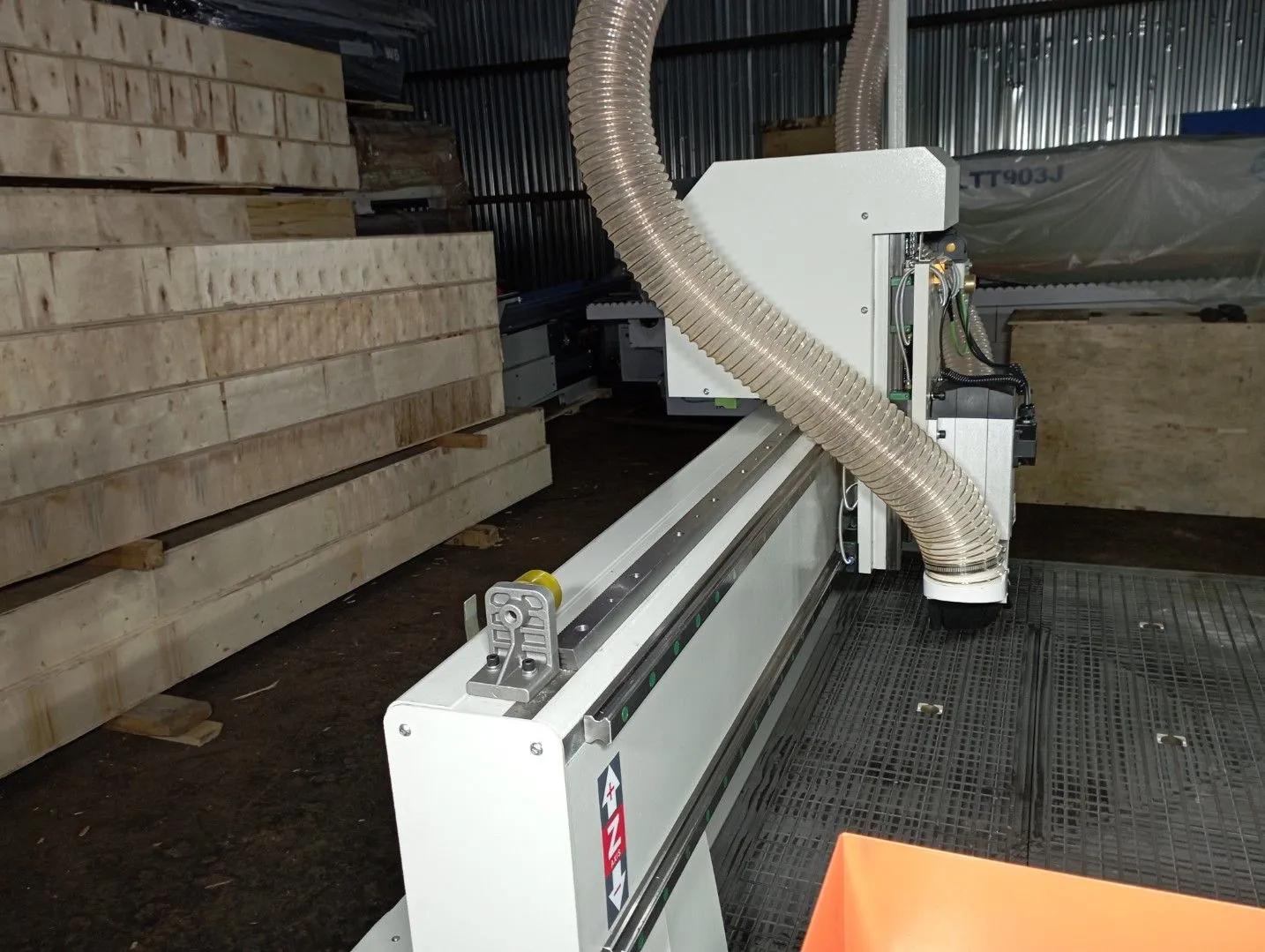

Кожух под аспирацию с щеточной защитой. |
|
|
|
Вакуумный стол 1600х3000 для удобства закрепления заготовок. Три зоны вакуумирования. Управление расположено на передней панели. |
|
Косозубая рейка обеспечивает высокую скорость и нагрузку при перемещении. |
|
|
|
Плоские направляющие компании PMI на перемещение по осям Х и Y обеспечивают жёсткость конструкции и большой срок эксплуатации. |
|
Перемещение по оси Z происходит с помощью ШВП и шагового двигателя. |
|
|
|

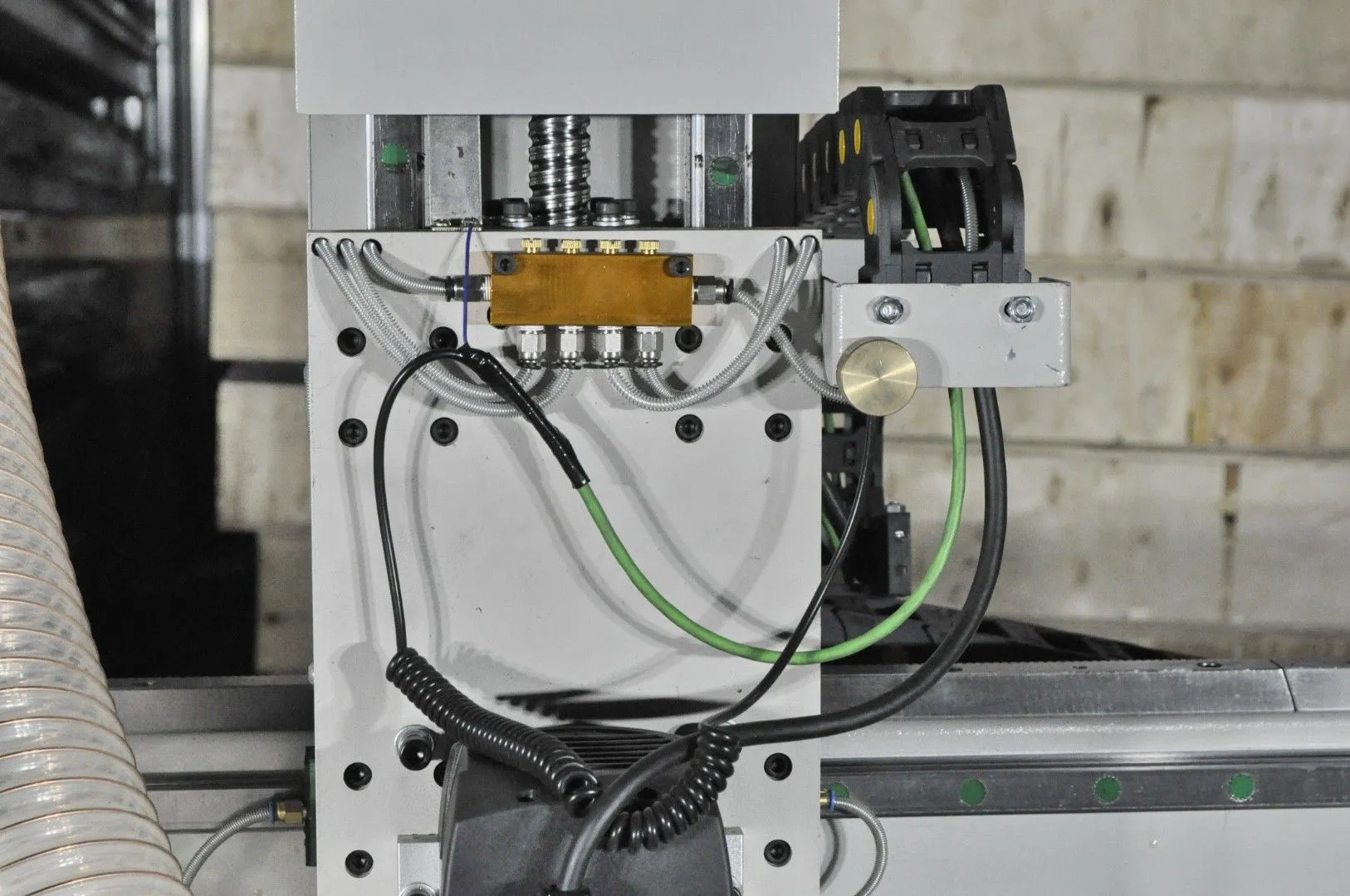

Централизованная система смазки для смазки направляющих и подшипников перемещения по осям X, Y, Z. |
|
|
В качестве привода применяются гибридные серво-двигатели с ременно-зубчатым приводом. |
|
|

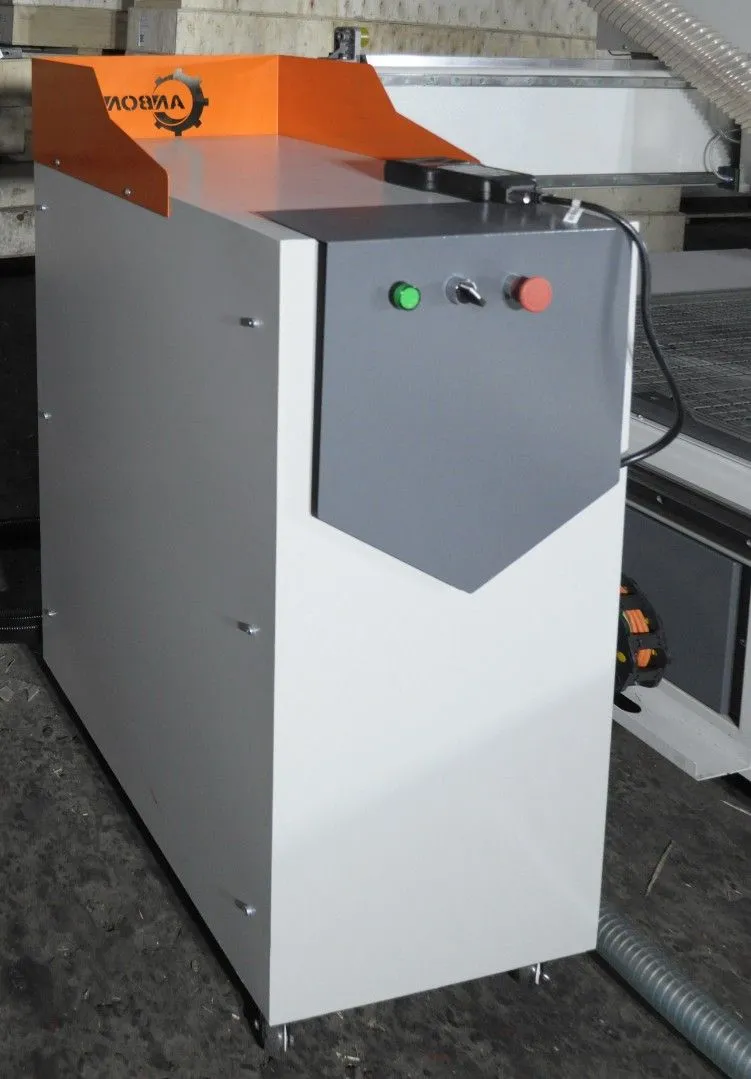

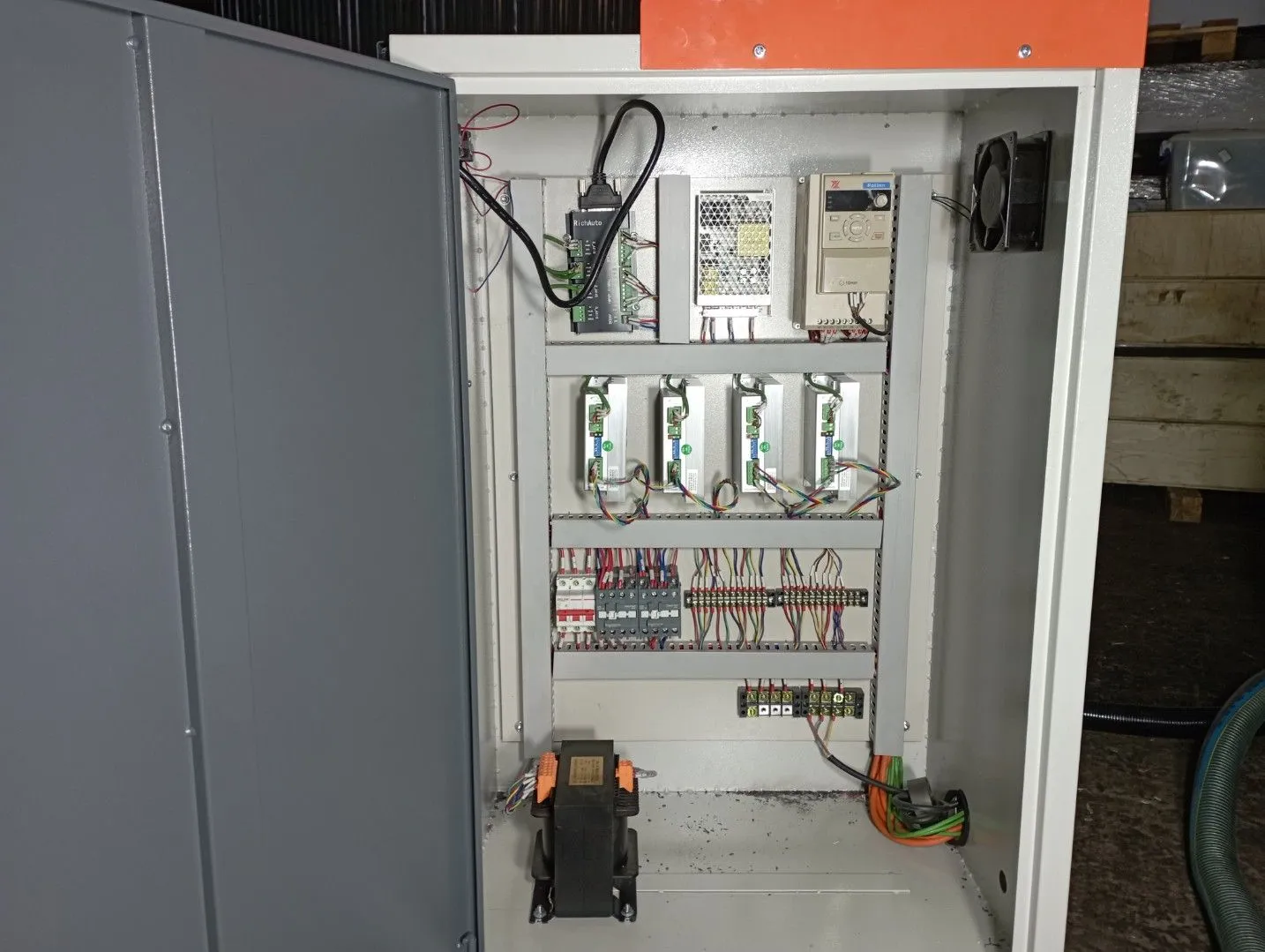

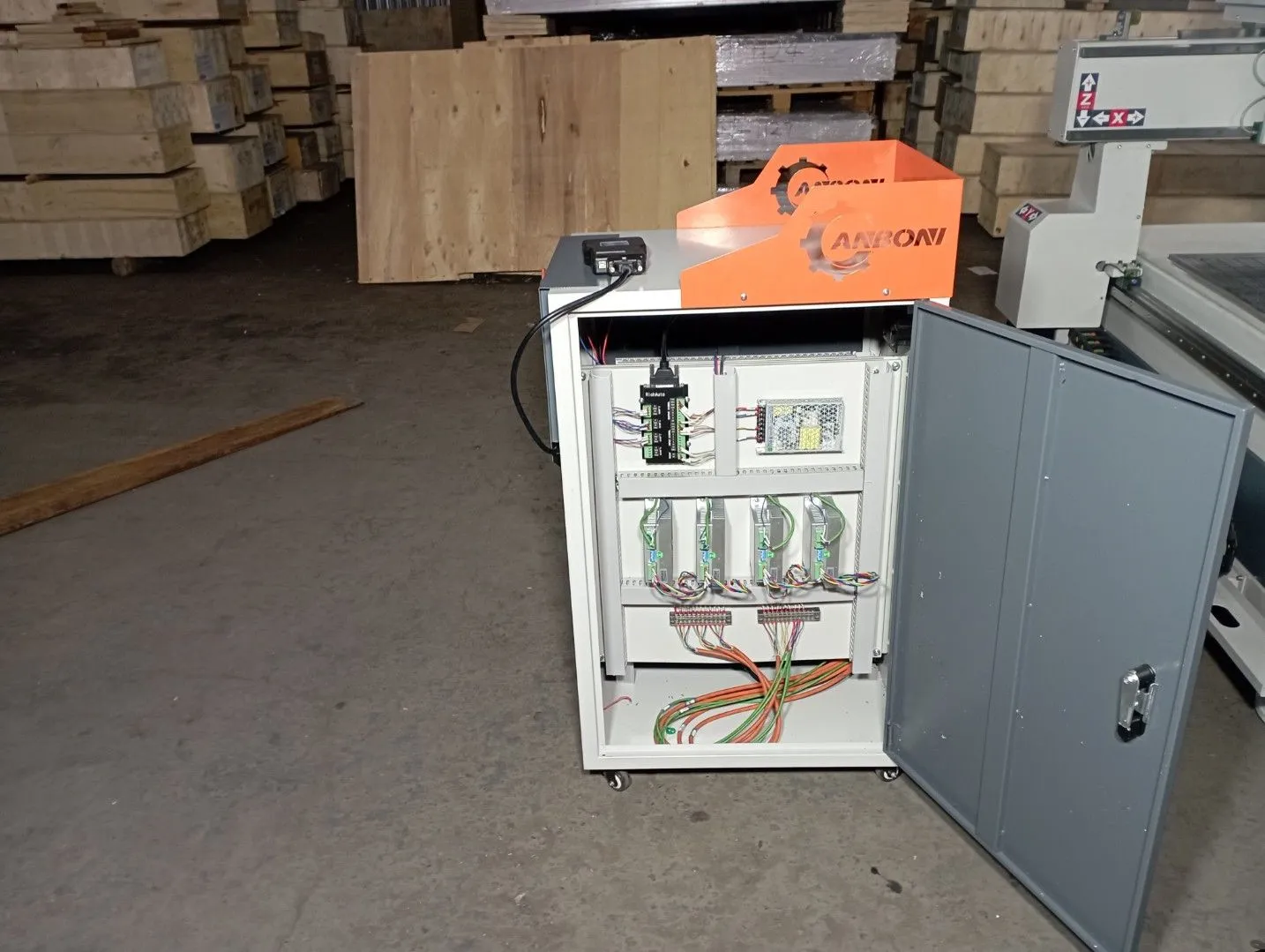

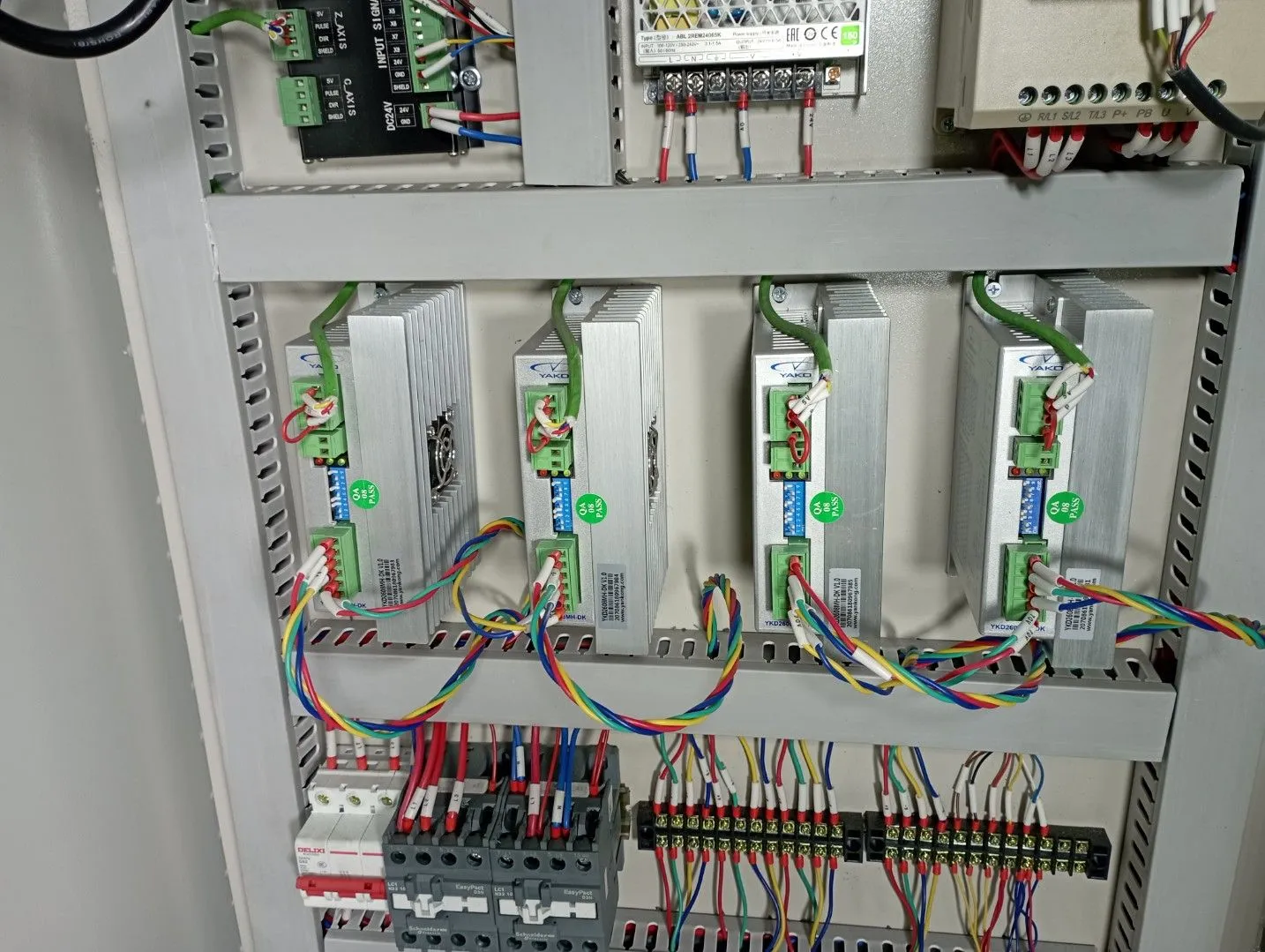

Отдельно стоящий шкаф управления не подвержен вибрациям возникающим при работе станка. В нём находится вся силовая и электронная часть станка. |
|
|
Надежный проверенный временем контроллер управления Rich Auto. |
|
|
Для управления перемещения по осям используются отлично зарекомендовавшие себя и надёжные драйвера YAKO. |
|
|

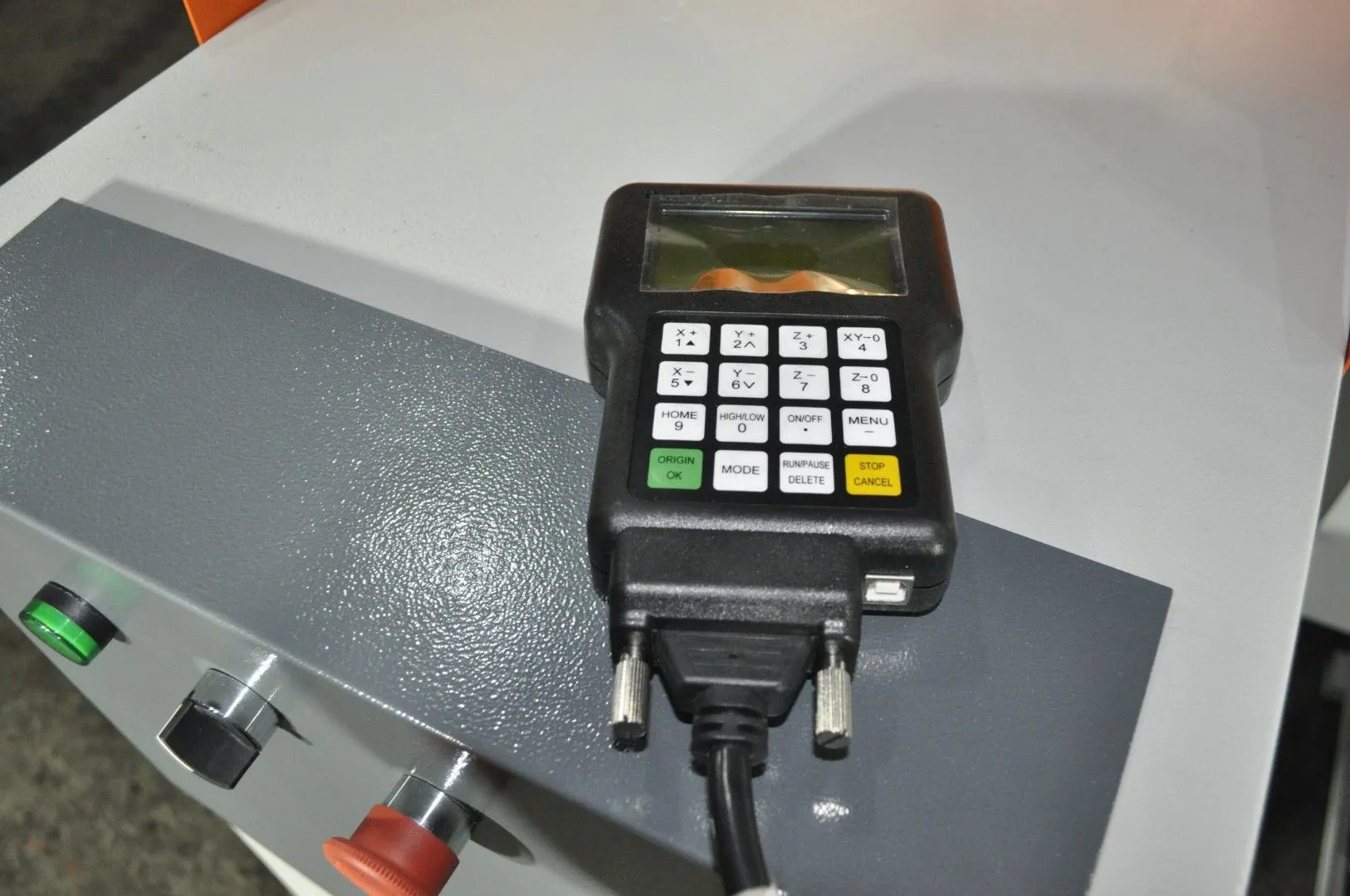

DSP-Пульт RichAuto A11 Надежный и функциональный пульт служит для ввода данных и управления станком. |
|
|

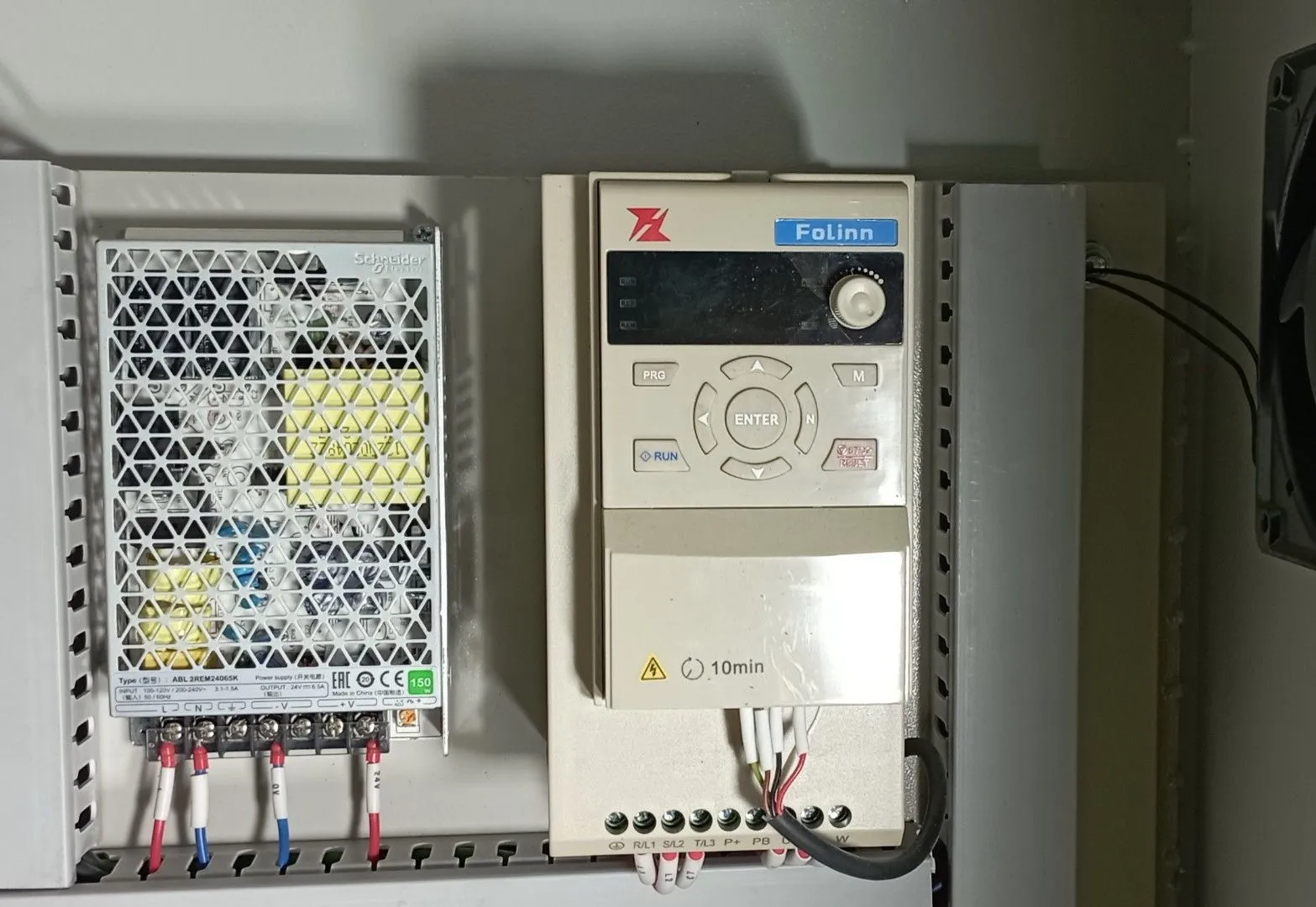

Управление скоростью вращения шпинделя осуществляется инвертором известной компании Folinn |
|
|
Для удобства настройки длины вылета инструмента используется калибратор который закреплён на ограждении шпинделя с помощью магнита. |
|
|

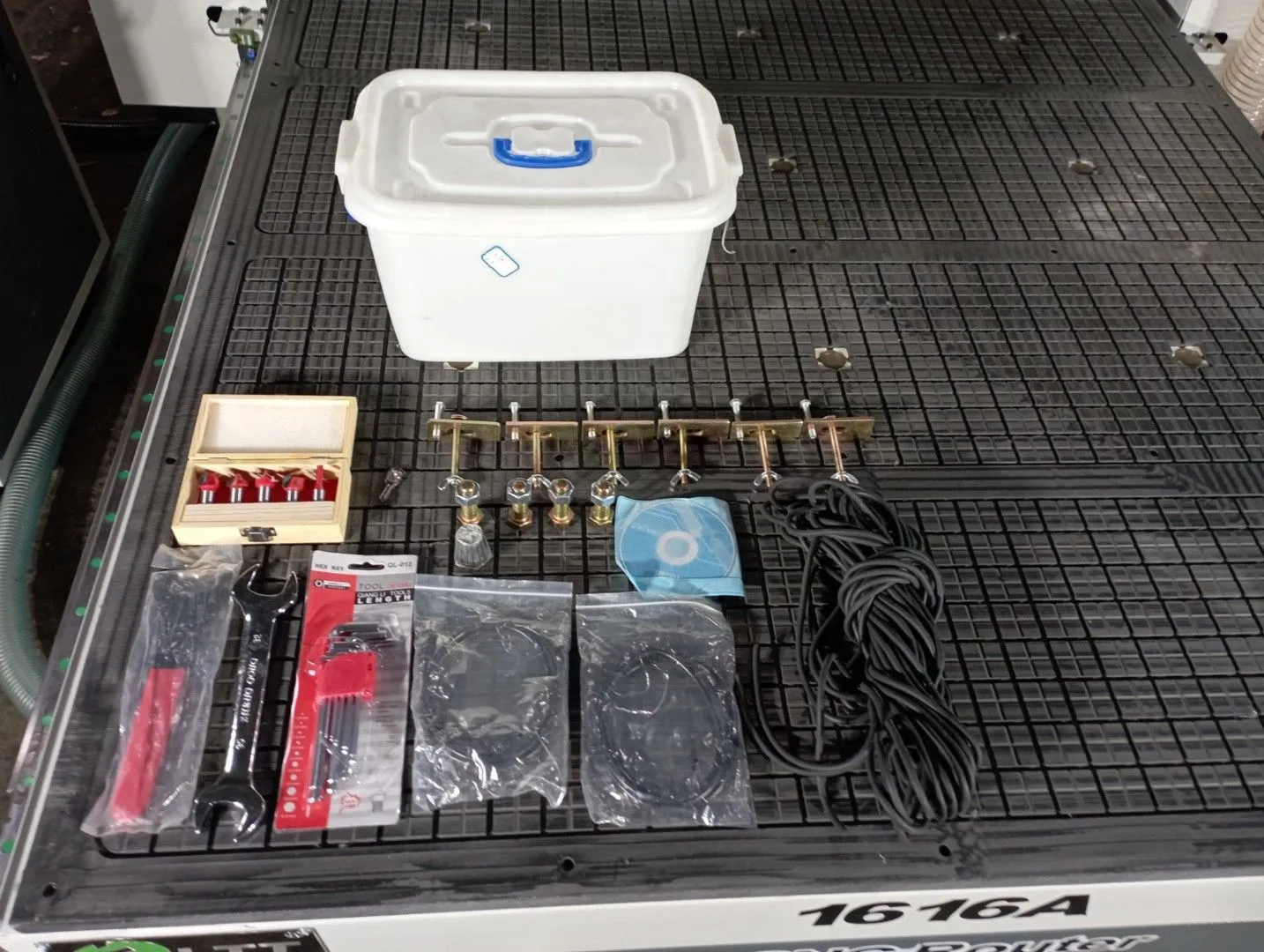

Комплектация: 1. Ящик инструментальный пластиковый 2. DSP-пульт 3. Набор ключей 4. Цанга ER32-1/2 5. Набор фрез 6. Струбцины 7. CD диск с софтом 8. Воздуховод
9. Вакуумопровод |
|
|
Вихревой вакуумный насос 5,5кВт, производительность 320 м3/час |
| Характеристики | |
| Габариты станка, мм | 2250х3500х2400 |
| Количество зон вакуумирования | 4 |
| Командные коды | HPGL、G |
| Максимальная скорость перемещения, м/мин | 6 |
| Максимальная скорость фрезерования, м/мин | 6 |
| Масса, кг | 950 |
| Мощность вакуумного насоса, кВт | 5,5 |
| Мощность шпинделя, кВт | 4,5 |
| Направляющие | Плоские призматические PMI |
| Охлаждение шпинделя | воздушное |
| Перемещение по оси Z, мм | 240 |
| Приводы | Гибрид, Yako |
| Пульт | Rich Auto A11Е |
| Рабочая поверхность (X Y), мм | 1600×3000 |
| Рабочее напряжение, В | 380 |
| Система управления | DSP |
| Тип патрона, мм | ER32 |
| Точность позиционирования, мм | +0.025 |
| Транспортные габариты, мм | 3500х1650х650; 2100х600х1200 |
| Частота вращения шпинделя, об/мин. | 0-18000 |
LTT-1630АH Гравировально-фрезерный станок с ЧПУ вакуумным столом, гибридным приводом и DSP-пультом
- Код товара: ltt-1630ah
- Доступность: На складе
-
860 000.00 р.
