ОБЛАСТЬ ПРИМЕНЕНИЯ:
Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, МДФ, пластиков, композитов, искусственного камня, стекла, и других схожих материалов.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- При изготовлении станка используется высококачественная сталь, что обеспечивает длительный срок эксплуатации и стабильную работу оборудования.
- Мощный и надежный шпиндель 4.5 кВт с водяным охлаждением
- Отдельно стоящий шкаф управления с DSP-пультом
- Перемещение суппорта осуществляется в 3-х плоскостях (x,y,z).
- Качественные направляющие PMI обеспечивают плавность хода и увеличивают срок эксплуатации.
- На станке установлены точные и надежные шестерни и зубчатые рейки PMI.

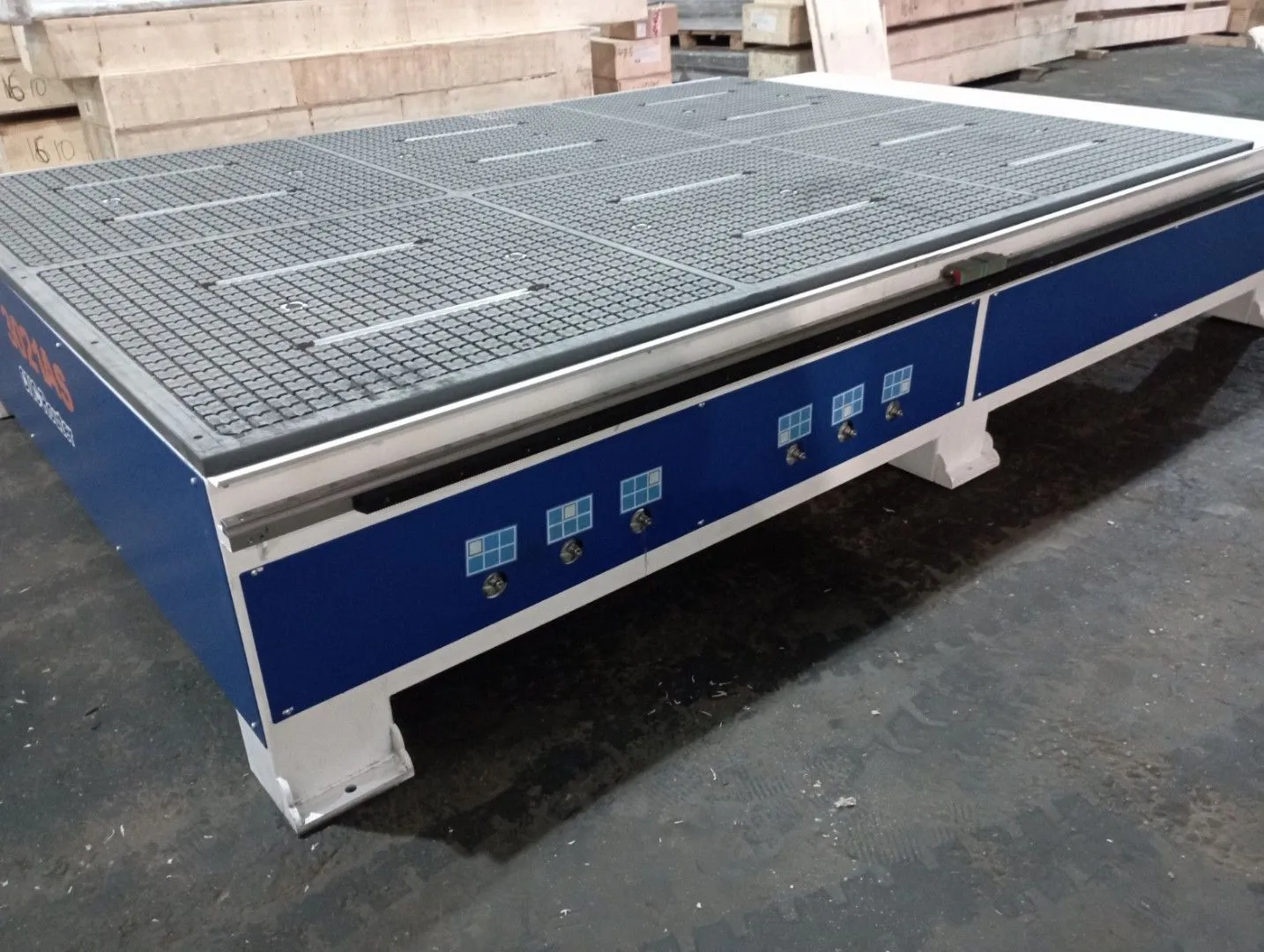

- Для лучшей фиксации заготовки станок оборудован вакуумным столом с шестью подключаемыми зонами прижима. Система вакуумной фиксации заготовок позволяет осуществлять быструю смену изделий и обеспечивает надежный прижим детали при обработке.
- На столе есть Т-образные пазы для механического крепления заготовок к столу.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|

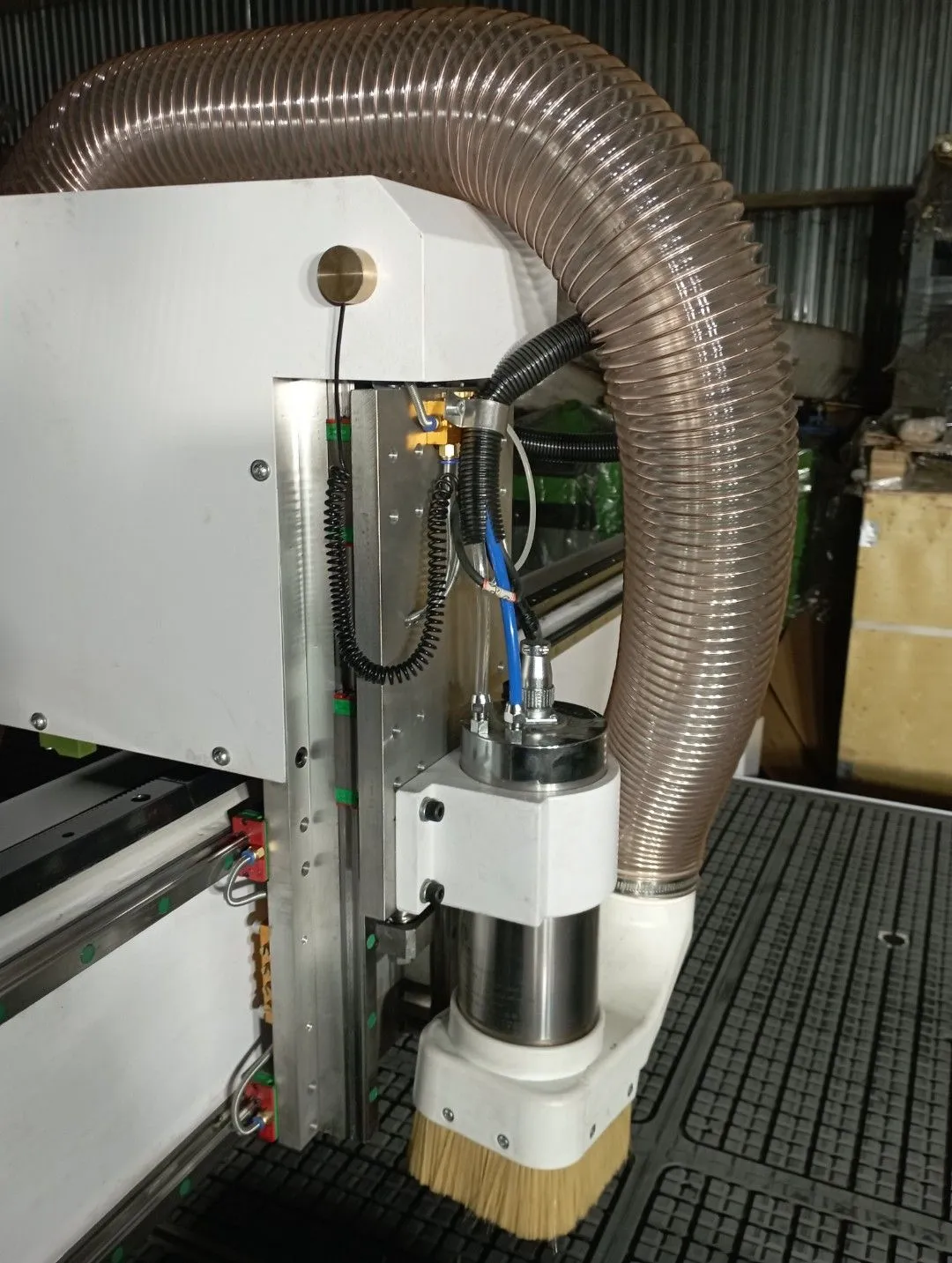

Шпиндель 4,5 кВт, скорость вращения до 18000об/мин., воздушное охлаждение.
Кожух под аспирацию с щеточной защитой. |
|
|
|
Комбинированный рабочий стол (вакуум + механика) |
|

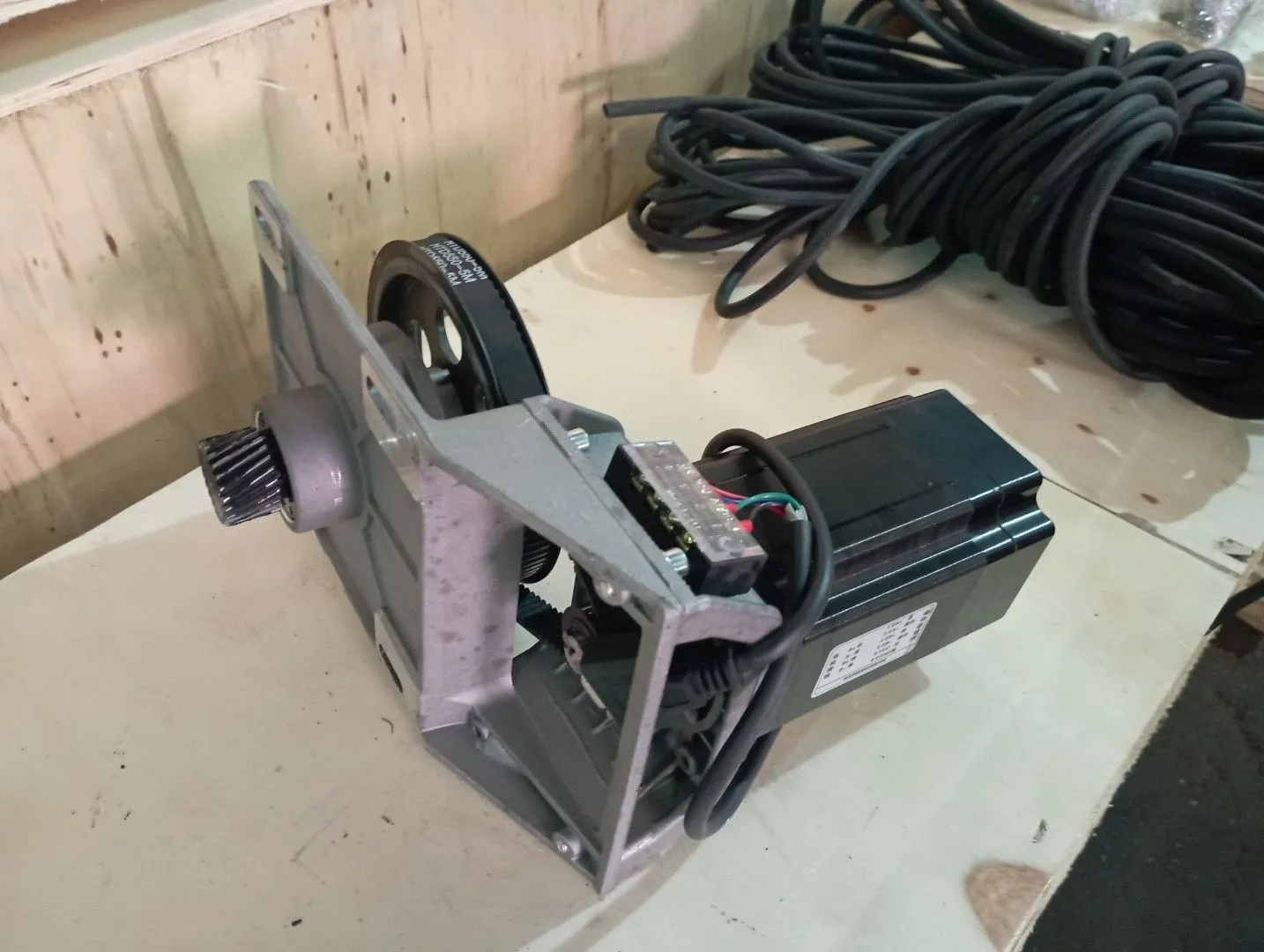

Косозубая рейка обеспечивает высокую скорость и нагрузку при перемещении. |
|
|
|
Плоские направляющие компании PMI на перемещение по осям Х и Y обеспечивают жёсткость конструкции и большой срок эксплуатации. |
|
|

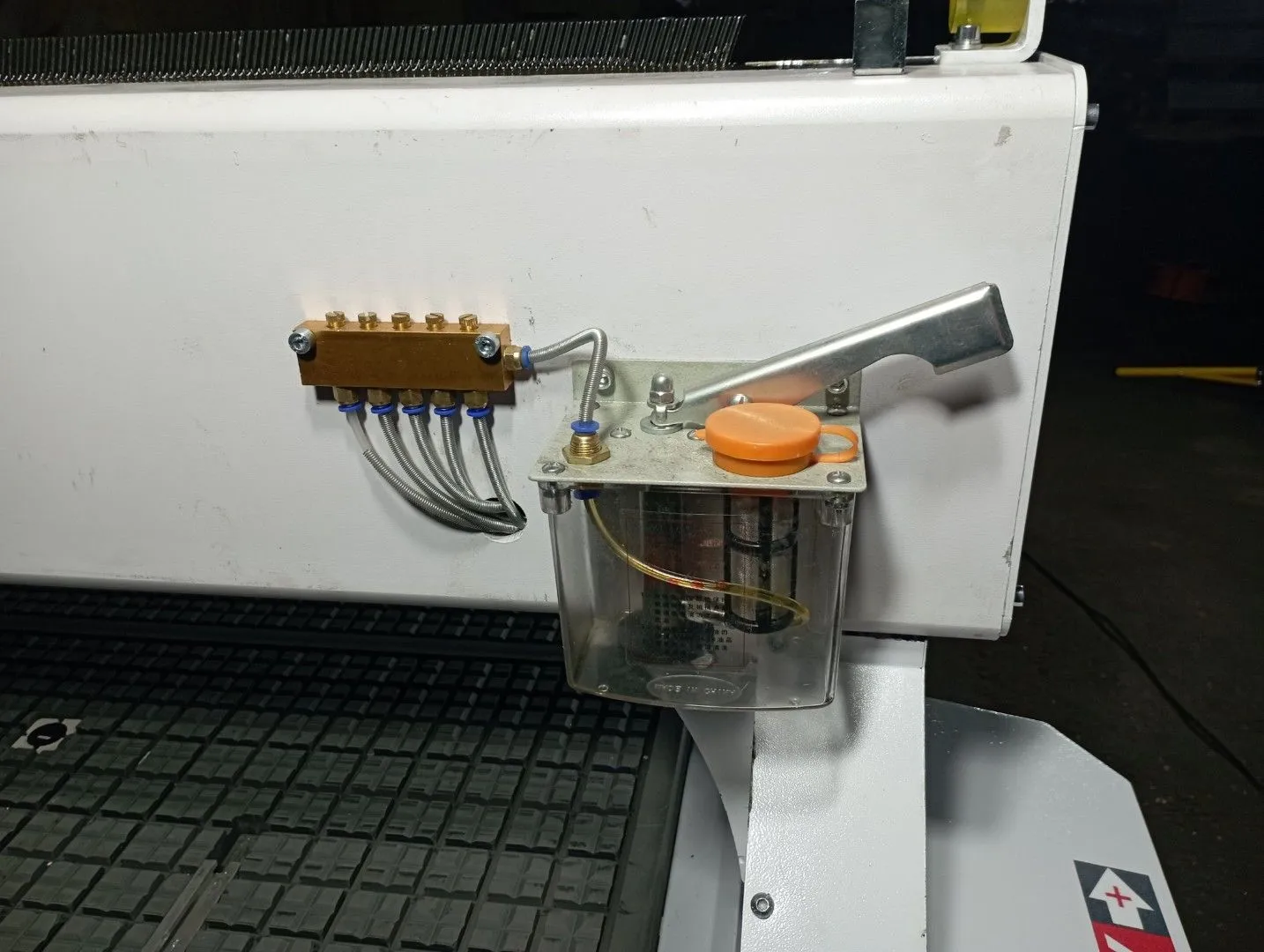

Централизованная система смазки для смазки направляющих и подшипников перемещения по осям X, Y, Z. |
|
|

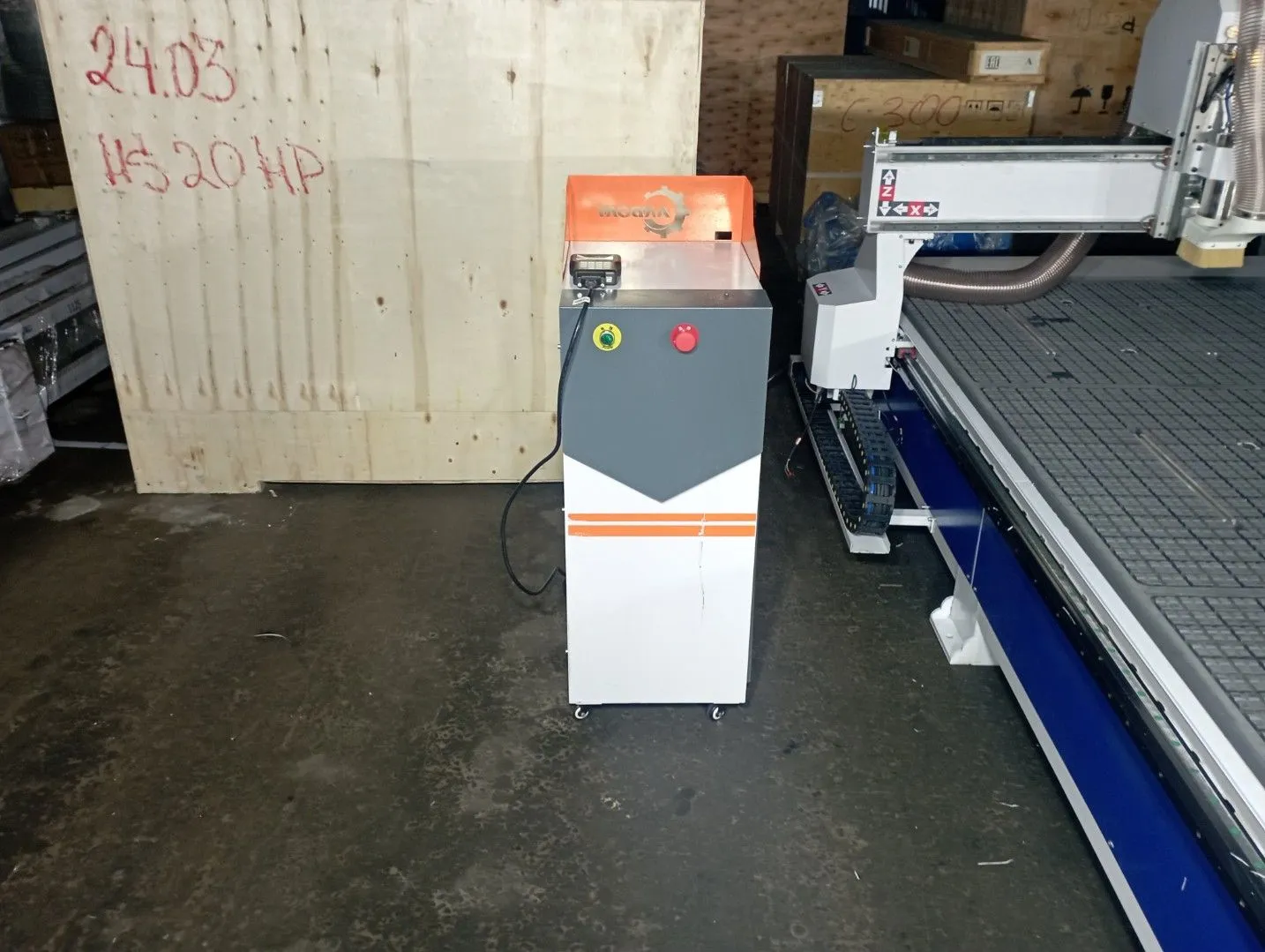

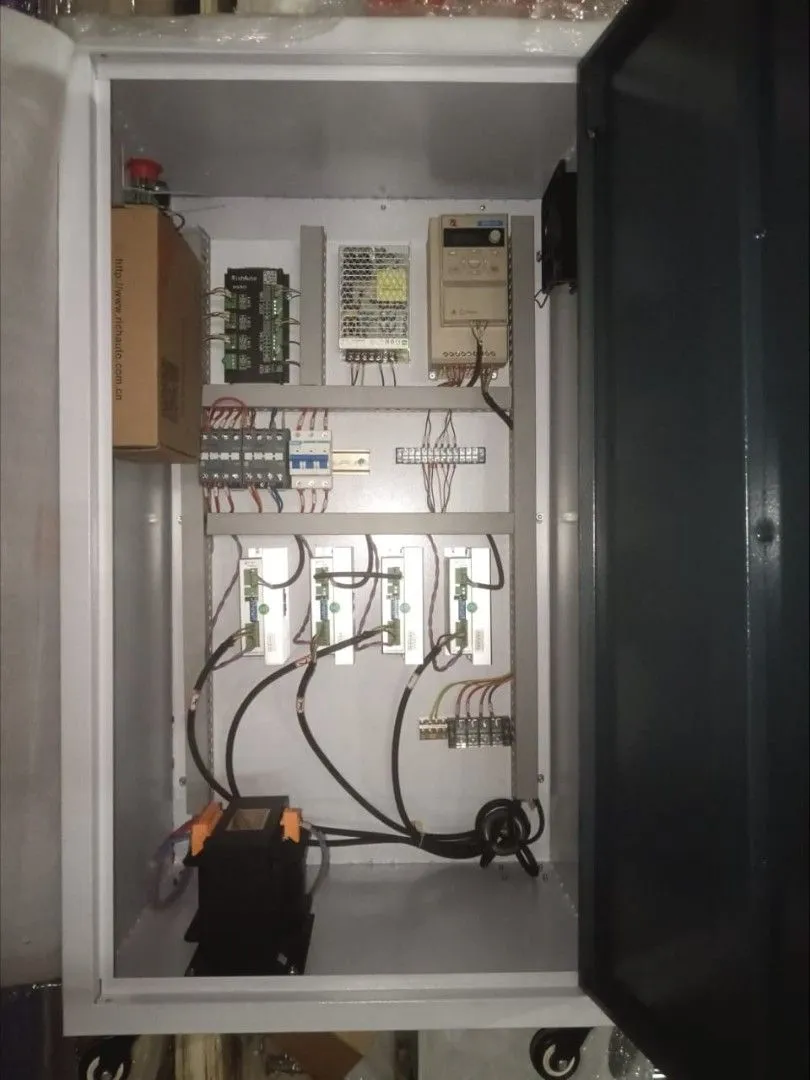

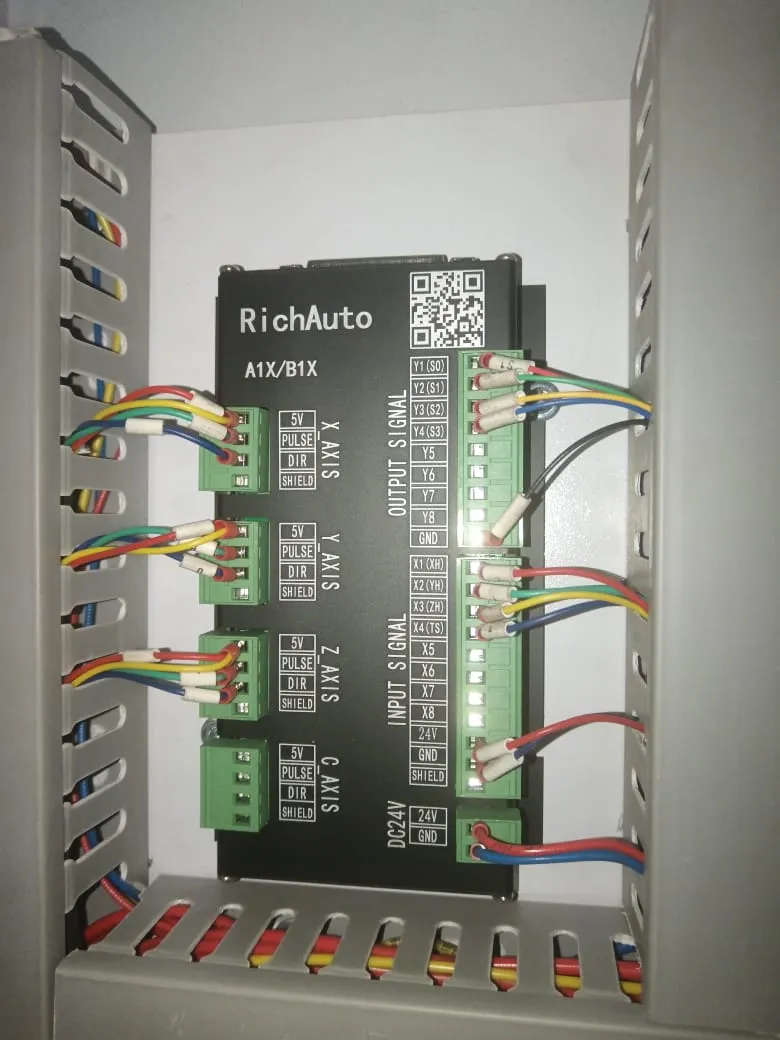

Отдельно стоящий шкаф управления не подвержен вибрациям возникающим при работе станка. В нём находится вся силовая и электронная часть станка. |
|
|
Для управления перемещения по осям используются отлично зарекомендовавшие себя и надёжные драйвера YAKO. |
|
|

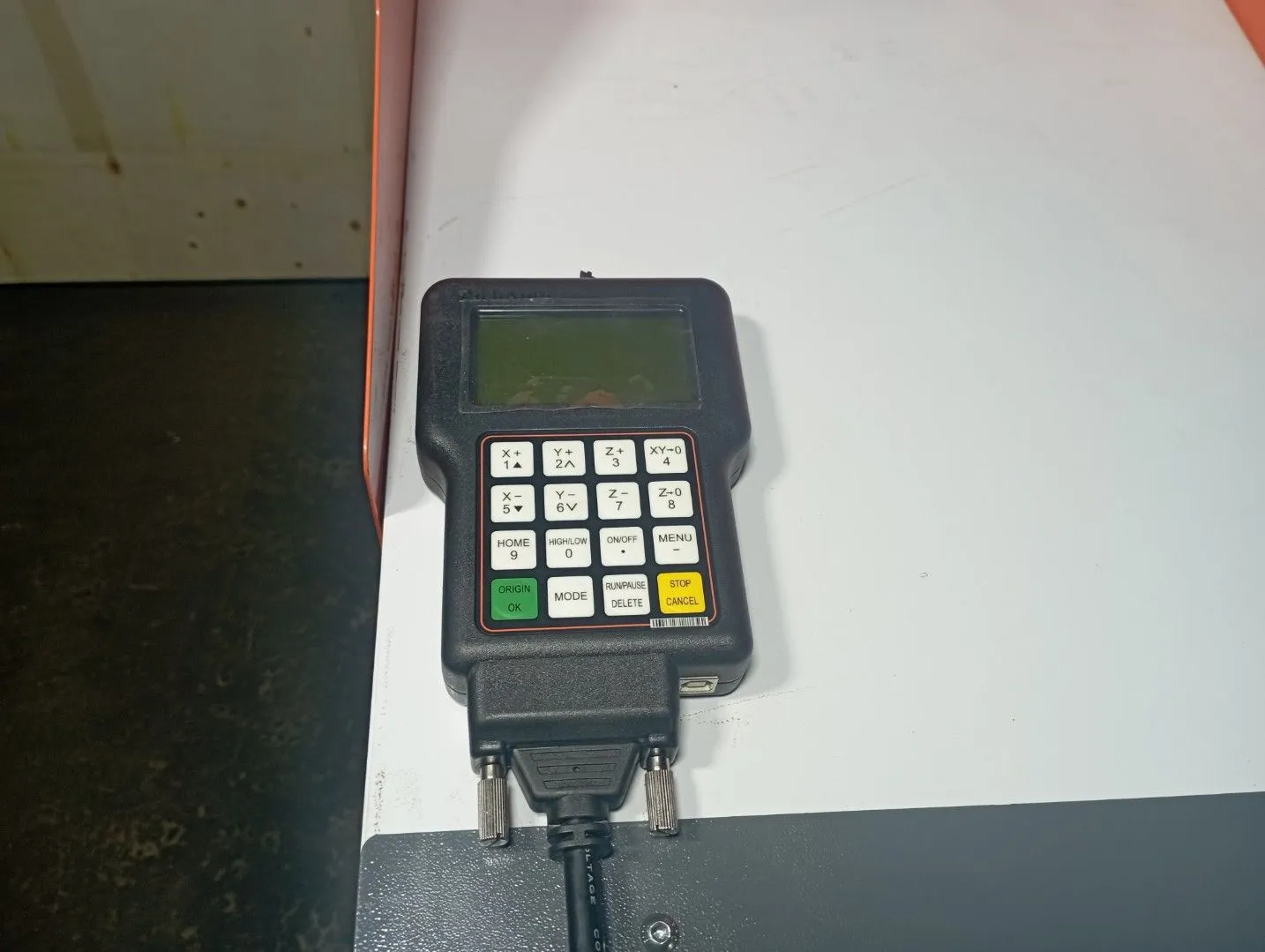

DSP-Пульт Надежный и функциональный пульт служит для ввода данных и управления станком. |
|
|

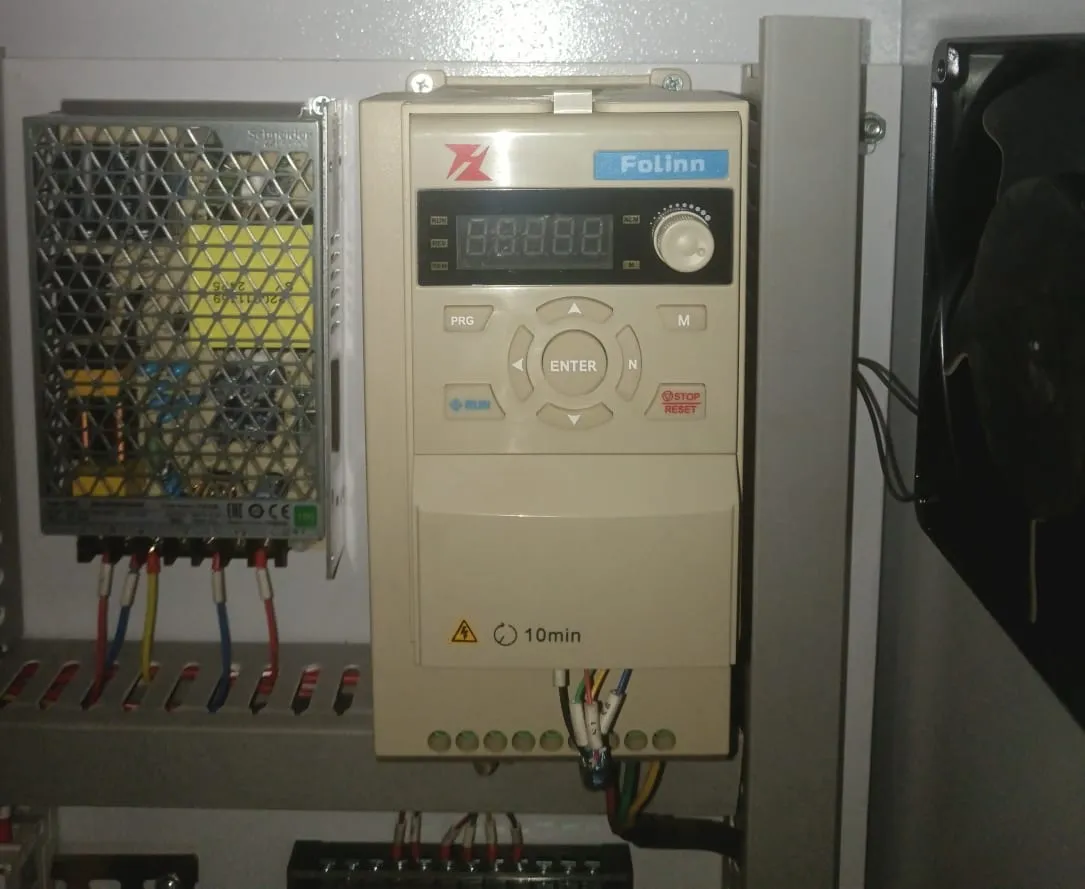

Управление скоростью вращения шпинделя осуществляется инвертором известной компании Folinn |
|
|
Для удобства настройки длины вылета инструмента используется калибратор который закреплён на ограждении шпинделя с помощью магнита. |
|
|

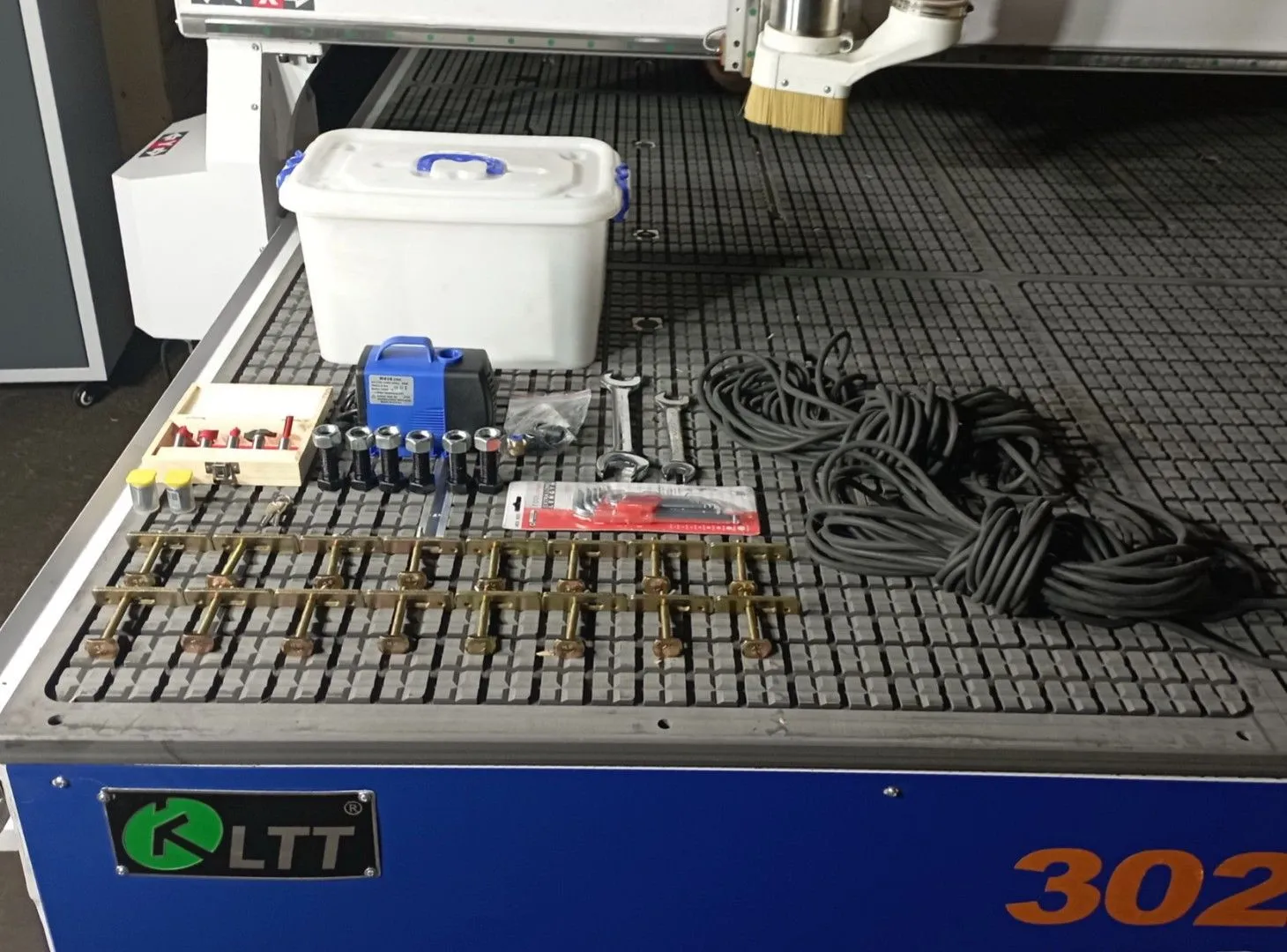

Комплектация:
|
|
|
Вакуумная подготовка стола. |
| Характеристики | |
| Габариты станка, мм | 2860х3840х2200 |
| Количество зон вакуумирования | 6 |
| Командные коды | HPGL、G |
| Максимальная высота обработки (по оси Z), мм | 250 |
| Максимальная скорость перемещения, м/мин | 30 |
| Максимальная скорость фрезерования, м/мин | 15 |
| Масса, кг | 1480 |
| Мощность шпинделя, кВт | 4,5 |
| Рабочая поверхность (X Y), мм | 2100х3000 |
| Рабочее напряжение, В | 380 |
| Смена инструмента | ручная |
| Тип двигателей перемещения | комбинированные |
| Точность обработки, мм | +0.15 |
| Точность позиционирования, мм | +0.05 |
| Транспортные габариты, м | 2,35х3,51х0,7; 2,77х0,6х1,16 |
| Частота вращения шпинделя, об/мин. | 0-18000 |
Фрезерно-гравировальный станок с ЧПУ мод. LTT-3021A
- Код товара: ltt-3021a
- Доступность: На складе
-
920 000.00 р.
