Технические особенности оборудования:
Закаленное чугунное литье для снятия напряжений, чтобы обеспечить структурную стабильность без деформации. Станина и колонна отлиты из высококачественного серого чугуна FC300 с большим количеством внутренних рёбер жесткости. Все основные части станка сконструированы и проверены по «Методу конечных элементов» (FEA) для обеспечения необходимой жесткости, высокой точности и долговечности станка. Колонна станка отлита с большим количеством внутренних рёбер жёсткости.
Оси X/Y/Z с линейными направляющими роликового типа.
Конус шпинделя BT-40 с ременным приводом 10.000 об/мин в стандартной комплектации (возможность опциональной прямого привода шпинделя до 15.000 об/мин).
ШВП (40)C3 класса имеет высочайшую точность и долговечность.
Предварительное натяжение на всех осях минимизирует тепловые искажения.
Комплектация станка:
Вертикальный фрезерный трех осевой обрабатывающий центр с ЧПУ VMC850
- Система ЧПУ Fanuc 0i-MF Plus Type 5
- Серводвигатель по оси Z с тормозом
- Защитный кожух
- Телескопические защитные кожуха направляющих по трём осям
- Электродвигатель шпинделя Fanuc 7,5/11,0 кВт

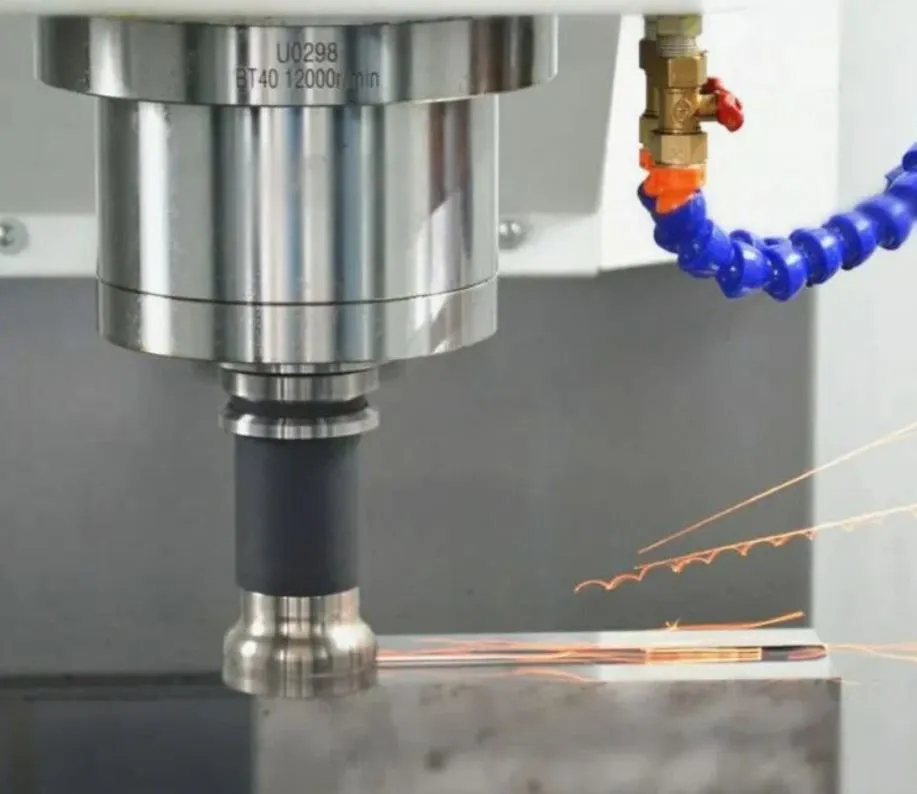

- Шпиндель 10.000 об/мин, BT-40, ременный привод
- Жёсткое резьбонарезание
- Интерфейсы: Ethernet, CF карта, USB
- Дисплей 10.4" LCD

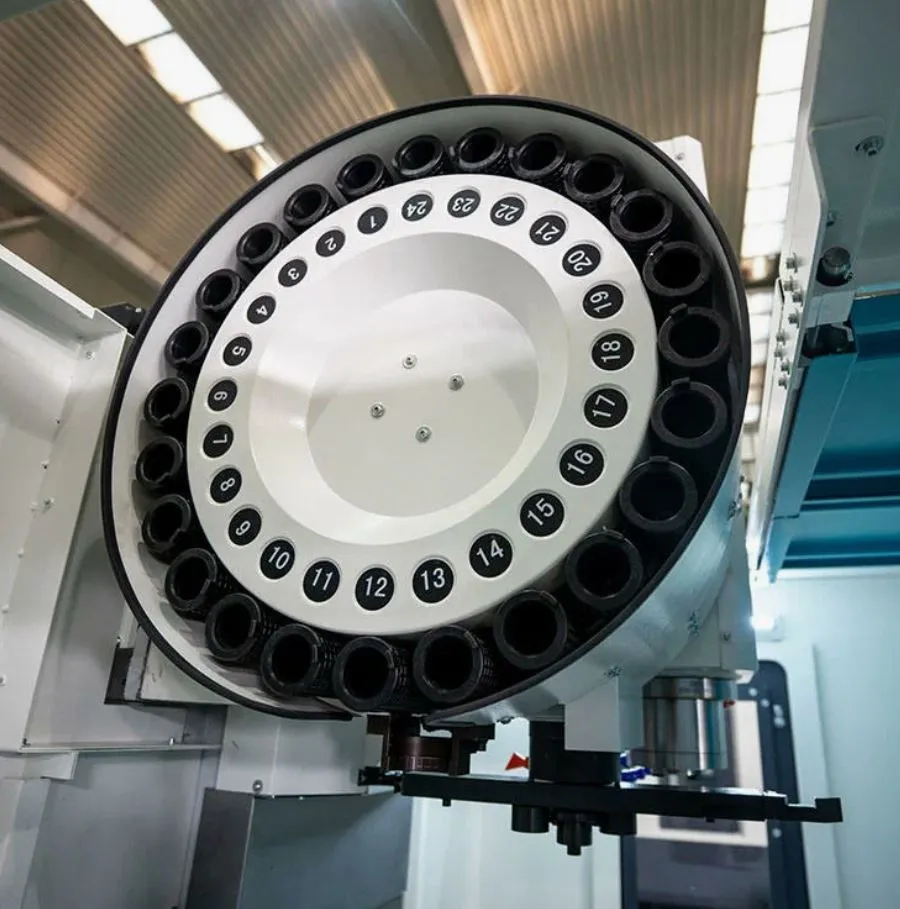

- Инструментальный магазин на 24 позиции рычажного типа
- Система подачи СОЖ

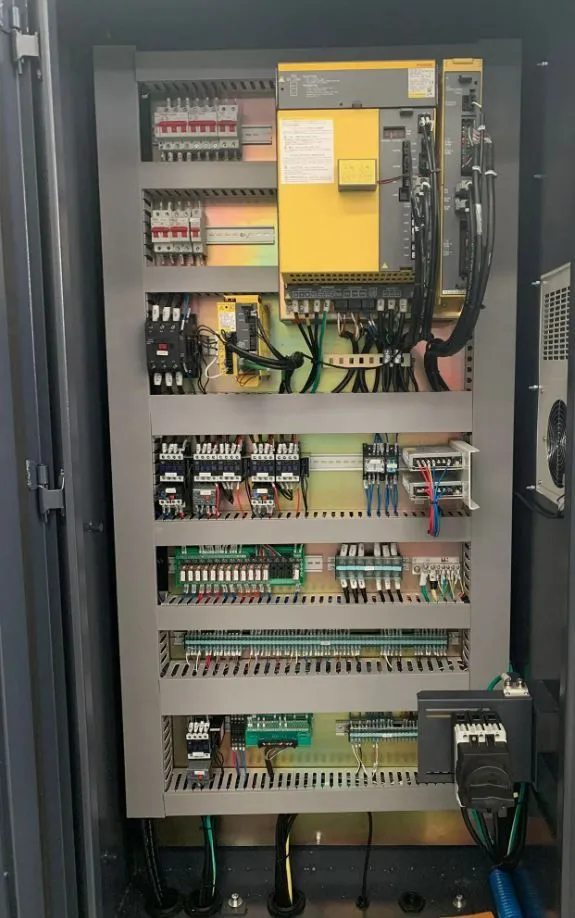

- Кондиционер для электрического шкафа
- Обдув конуса шпинделя воздухом изнутри (во время смены инструмента)
- Функция охлаждения воздухом в процессе обработки
- Освещение рабочей зоны
- Сигнальная лампа
- Электронный маховичек (MPG)
- Установочные и выравнивающие болты и опоры
- Пневматический пистолет, пистолет подачи СОЖ
- Система смыва стружки в рабочей зоне станка
- Ящик с инструментом, руководство по эксплуатации
- Электроподключение: 380В /3 фазы, 50 Гц
- Цепной конвейер для стружки
- Шнековый конвейер для стружки (опция)
- Масляное охлаждение шпинделя (опция)
- Водяное охлаждение шпинделя, 25 бар (опция)
- Измерительная система инструмента Renishaw
- Измерительная система заготовки Renishaw 14 000
- Сепаратор отделения СОЖ от масла
- Прямой привод шпинделя
- Увеличение мощности шпинделя до 11kw
| Характеристики | |
| Высота, мм | 2700 |
| Диаметр шпинделя, мм | Ø120 |
| Длина, мм | 2700 |
| Конус шпинделя | BT-40 |
| Максимальная нагрузка, кг | 500 |
| Максимальное число оборотов, об/мин | 10 000 |
| Масса, кг | 5300 |
| Мощность двигателя, кВт | 7,5/11,0 |
| Повторяемость по осям X/Y/Z на всей длине, мм | 0,003 |
| Рабочая зона. Перемещения X/Y/Z, мм | 800х500х500 |
| Размеры стола, мм | 1000 x 500 |
| Расстояние от оси шпинделя до колонны, мм | 570 |
| Расстояние от торца шпинделя до стола, мм | 120-650 |
| Скорость быстрых перемещений по осям X/Y/Z, м/мин | 48 |
| Скорость рабочей подачи по осям X/Y/Z, мм/мин | 1-12 000 |
| Т- образные пазы, мм (ширина х кол-во х шаг) | 18×5×90 |
| Точность позиционирования по осям X/Y/Z на всей длине, мм | 0,004 |
| Ширина, мм | 2400 |
Вертикальный обрабатывающий центр с ЧПУ VMC-850
- Код товара: vmc-850
- Доступность: На складе
-
6 532 738.00 р.
