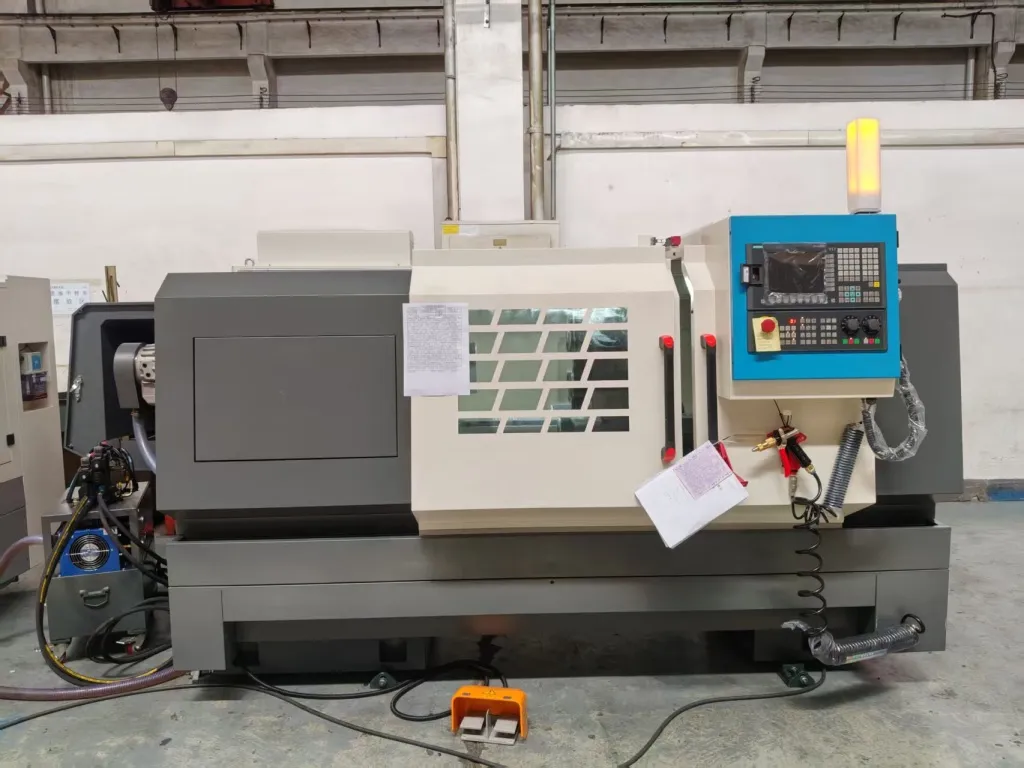

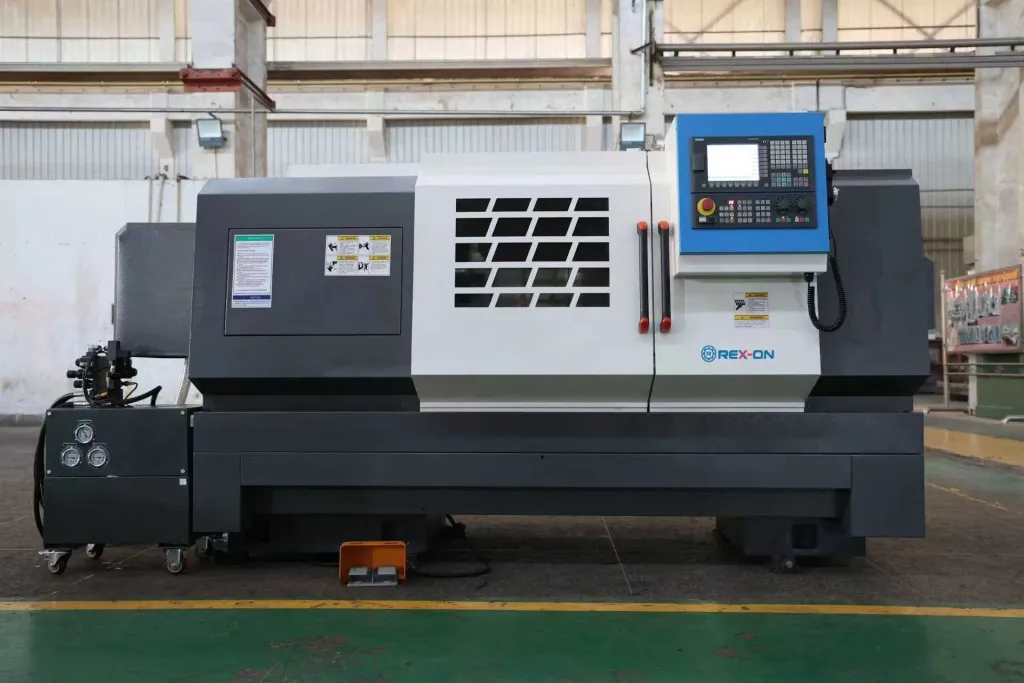

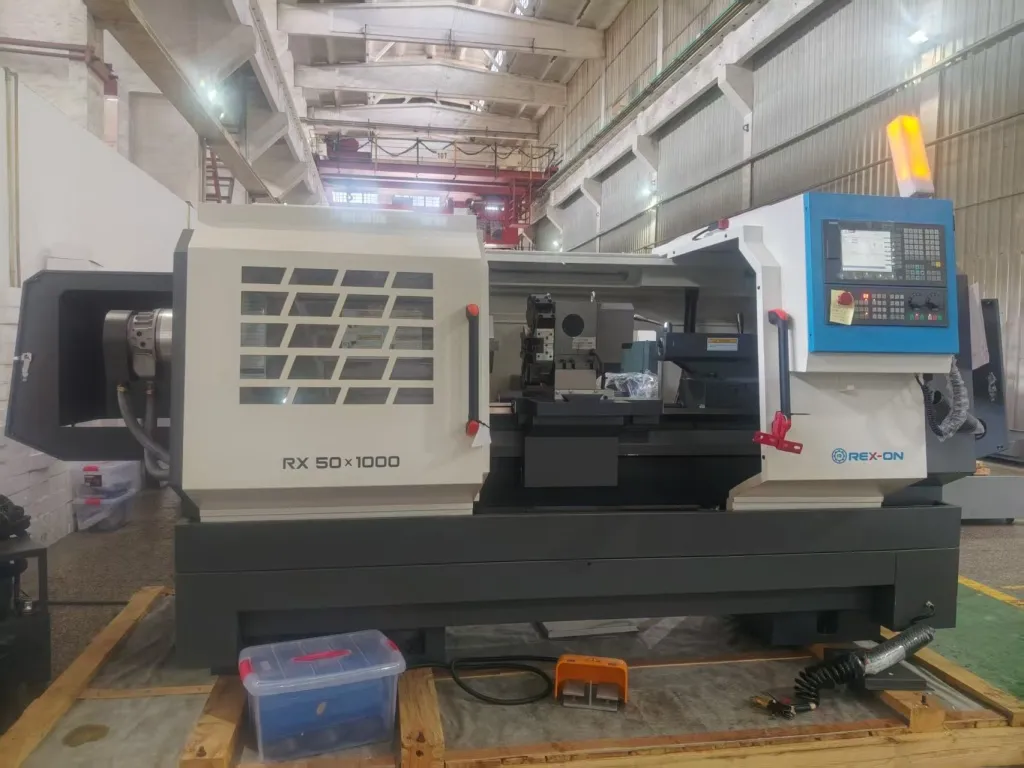

НАЗНАЧЕНИЕ
Токарный станок ЧПУ с горизонтальной станиной – REX-ON RX50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
КОМПЛЕКТАЦИЯ
|
Система управления, ЧПУ |
SIEMENS 808DA |
|
Электродвигатель шпинделя |
11/15 кВт |
|
Направляющие скольжения |
+ |
|
Серводвигатели оси X/Z |
SIEMENS |
|
Маховик перемещения по осям |
в комплекте |
|
Гидравлический патрон |
З-х кулачковый |
|
Инструментальная система |
8-и позиционная револьверная головка |
|
Задняя бабка |
Механическая с гидравлическим приводом пиноли |
|
Автоматическая система смазки |
+ |
|
LED освещение |
+ |
|
Подача СОЖ (200W) |
+ |
ПАРАМЕТРЫ ТОЧНОСТИ СТАНКА
|
Точность обработки |
|
IT6 |
|
|
Округлость обрабатываемой детали |
（mm) |
0,004 |
|
|
Цилиндрическая степень обработки заготовки |
（mm) |
0.024/300 |
|
|
Плоскостность обрабатываемой заготовки |
（mm) |
0.020/Ø300 |
|
|
Шероховатость поверхности обрабатываемых деталей |
（mm) |
Ra1.6μm |
|
|
Точность позиционирования |
Ось X |
（mm) |
0,031 |
|
Ось Z |
（mm) |
0,032 |
|
|
Повторяемость |
Ось X |
（mm) |
0,008 |
|
Ось Z |
（mm) |
0,013 |
|
ОСОБЕННОСТИ
- Горизонтальная станина из чугуна обеспечивает высокую жесткость·Станина имеет индукционную закалку с твердостью > HRC55
- Механическая задняя бабка с гидравлическим приводом пиноли
- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 65 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА
- Современный внешний вид станка, высокое качество лакокрасочного покрытия·Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
|
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
|
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ
Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
|

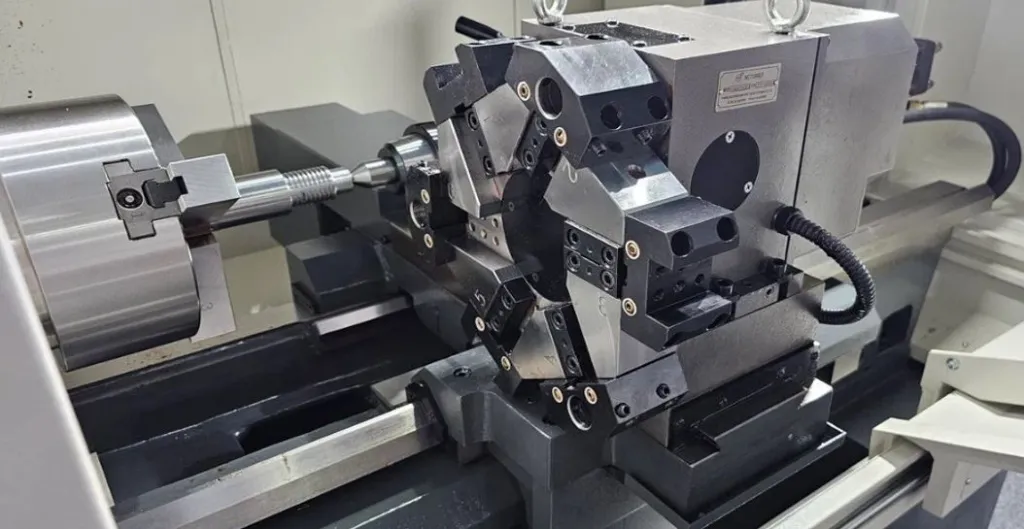

8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента.
Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |
|
|
|
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ
Станок REX-ON RX50x1000 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
|
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.
Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
|
|
|
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА
|
|
|
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).
Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
|
|
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки.
Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
|
|

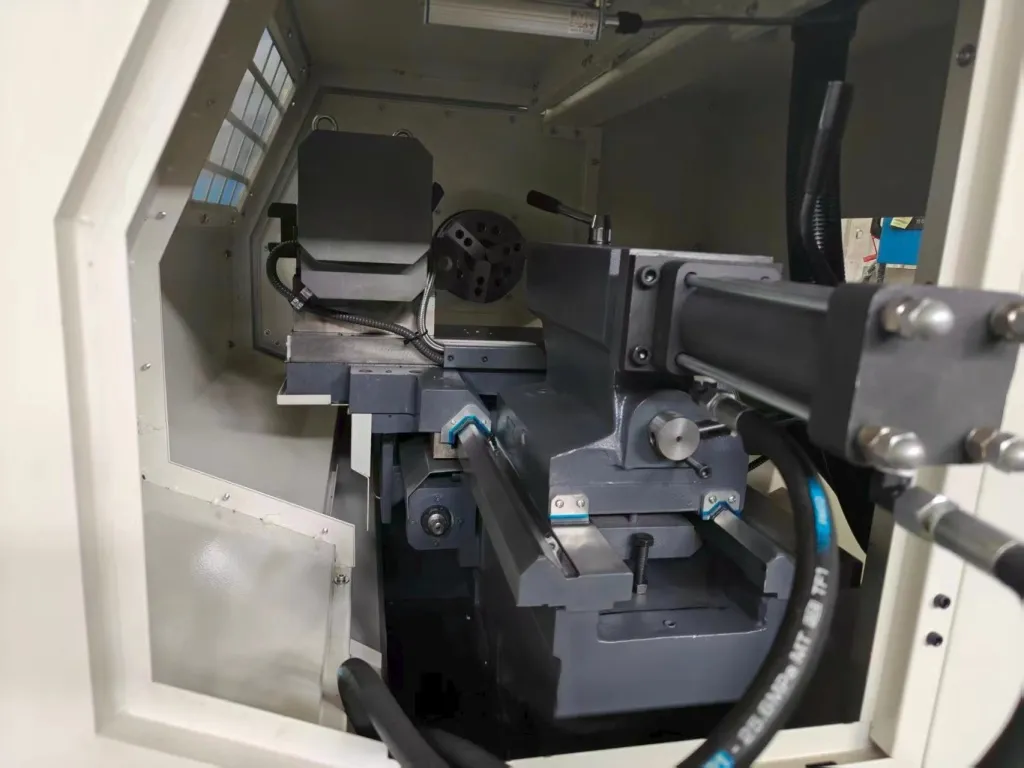

ЗАДНЯЯ БАБКА Станок поставляется с задней бабкой с гидравлическим приводом пиноли.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
| Характеристики | |
| Блок для расточного инструмента, мм | Ø 25 (3 шт) |
| Вес станка в упаковке, кг | 2700 |
| Вес станка, кг | 2400 |
| Габаритные размеры в упаковке, мм | 3500×1850×2100 |
| Габаритные размеры, мм | 3300×1600×1700 |
| Диаметр патрона, мм | 250 |
| Количество устанавливаемого инструмента | 8 |
| Конус | МТ5 |
| Макс. диаметр обработки над станиной, мм | 390 |
| Макс. диаметр обработки над суппортом, мм | 290 |
| Максимальное перемещение, мм | 150 |
| Максимальное расстояние над станиной, мм | 500 |
| Мощность системы охлаждения, Вт | 125 |
| Мощность шпинделя, кВт | 11/15 |
| Номинальный/максимальный выходной крутящий момент шпинделя | 133/181 |
| Обрабатываемая заготовка (вал), мм | 770 |
| Отверстие шпинделя, мм | 82 мм (65 мм после гидравлического патрона) |
| Прямоугольный блок, мм | 25x25 (3 шт) |
| Расстояние между центрами, мм | 1000 |
| Скорость вращения | 35 - 2000 об/мин |
| Тип | механическая с гидравлическим приводом пиноли |
| Тип станины | горизонтальная |
| Торец шпинделя | A2-8 |
| Х, Z ускоренная подача , м/мин | 6/12 |
| Ход по оси Z, мм | 920 |
| Ход по оси Х, мм | 290 |
