НАЗНАЧЕНИЕ:

Токарный станок ЧПУ с наклонной станиной - MetalTec ТС 36 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет наклонной массивной чугунной станины данный станок обладает превосходной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

MetalTec TC 36 Базовая
комплектация 		ПРОФИ
от 42 000 USD от 60 000 USD
Система управления, ЧПУ SIEMENS 808D Advanced SIEMENS 808D Advanced
Цельнолитая чугунная станина + +
Направляющие скольжения + +
Серводвигатели SIEMENS SIEMENS
Маховик перемещения по осям в комплекте в комплекте
Патрон Гидравлический З-х кулачковый патрон Гидравлический З-х кулачковый патрон
Инструментальная система Гидравлическая 8-ми позиционная револьверная головка Гидравлическая 8-ми позиционная револьверная головка
Автоматическая система смазки + +
LED освещение + +
Подача СОЖ + +
ОПЦИИ:
Стружечный конвейер +
Автоматический податчик прутка +
Деталеуловитель +

ОСОБЕННОСТИ:

  • Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
  • Направляющие качения (Тайвань)
  • Полное кабинетное ограждение
  • Проходное отверстие шпинделя 56 мм
  • Станина имеет индукционную закалку с твердостью > HRC50
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
  • Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

ПРЕИМУЩЕСТВА:

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия
  • Эргономичный дизайн и удобное расположение основных модулей станка
  • Станок компактный, занимает мало пространства на производстве
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
  • Чугунная станина сводит на нет рабочие вибрации
  • Мощный двигатель для стабильной и высоко производительной работы
  • Система установки и смены инструмента для решения технических задач любой сложности
  • Подача смазочно-охлаждающей жидкости в зону резки
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
  • Кабинетная защита

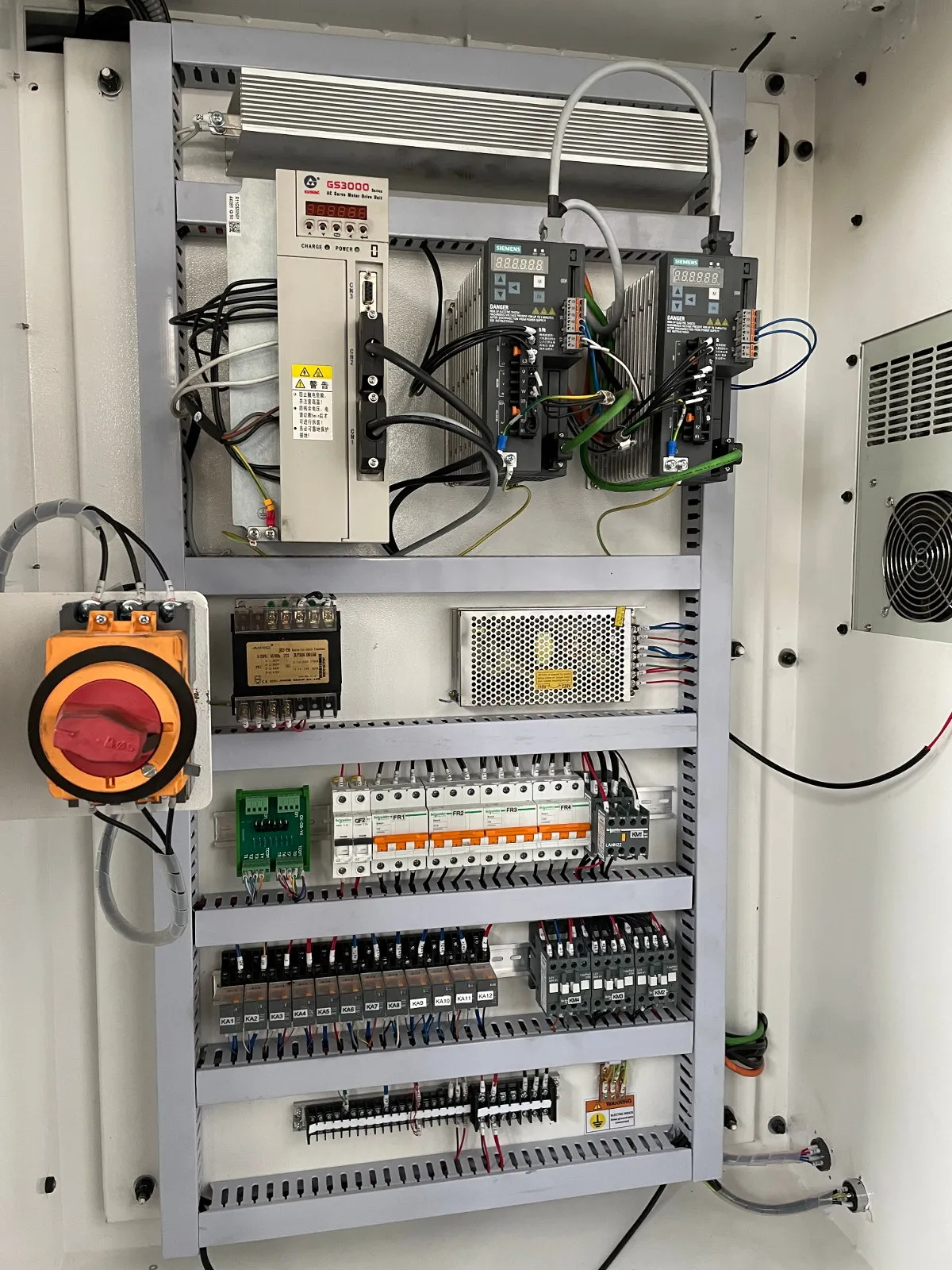

  • Шкаф с электрокомпонентами, степень защиты IP54

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • 3-кулачковый гидравлический патрон 160 мм
  • 7,5 кВт электродвигатель шпинделя
  • 8-ми позиционная гидравлическая револьверная голова Pragati
  • Система ЧПУ Siemens 808D Advanced
  • Серводвигатели Siemens по осям Х/Z
  • Автоматическая система смазки направляющих
  • Система подачи охлаждающей жидкости (СОЖ)
  • Вспомогательный источник света
  • Кабинетная защита
  • Комплект ЗИП

ОПЦИИ:

  • Деталеуловитель
  • Автоматический податчик прутка Fedek
  • Стружечный конвейер
  • Система управления FANUC 0i-TF PLUS

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

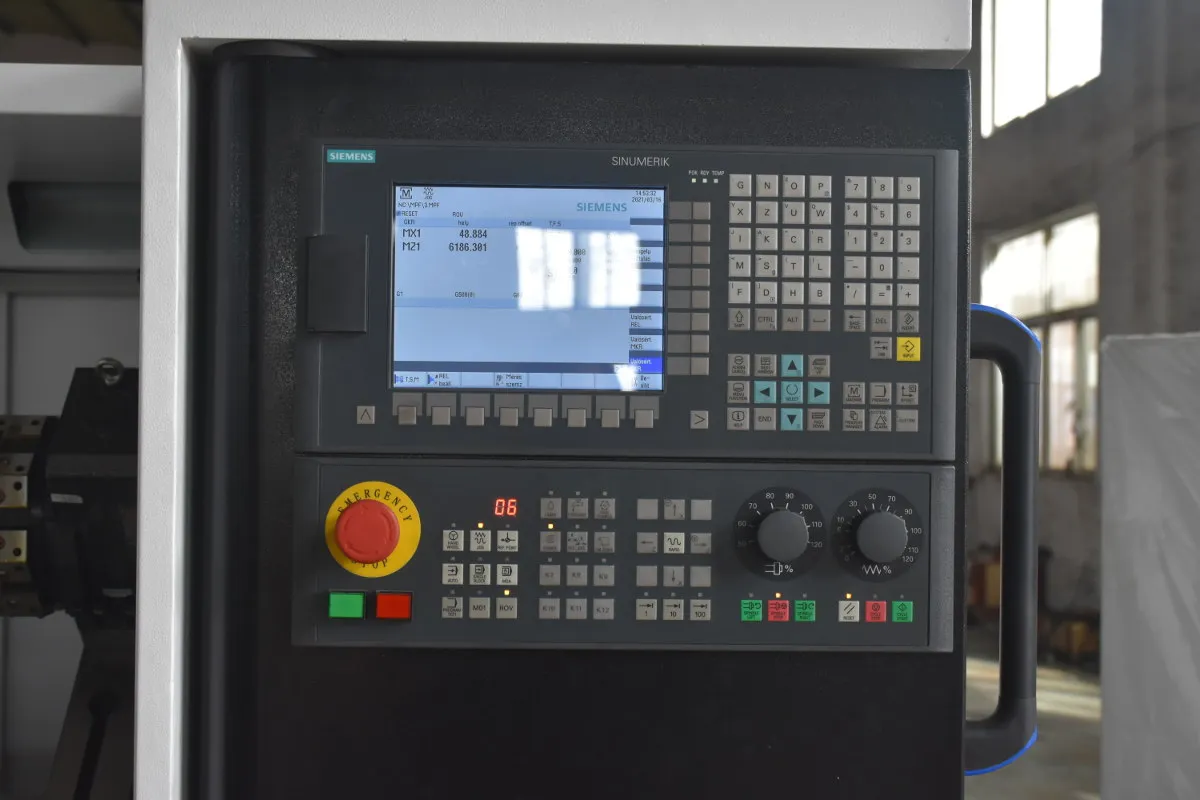

SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды

Приводная система SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.

Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.


МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.


Направляющие качения HIWIN (Тайвань)
Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

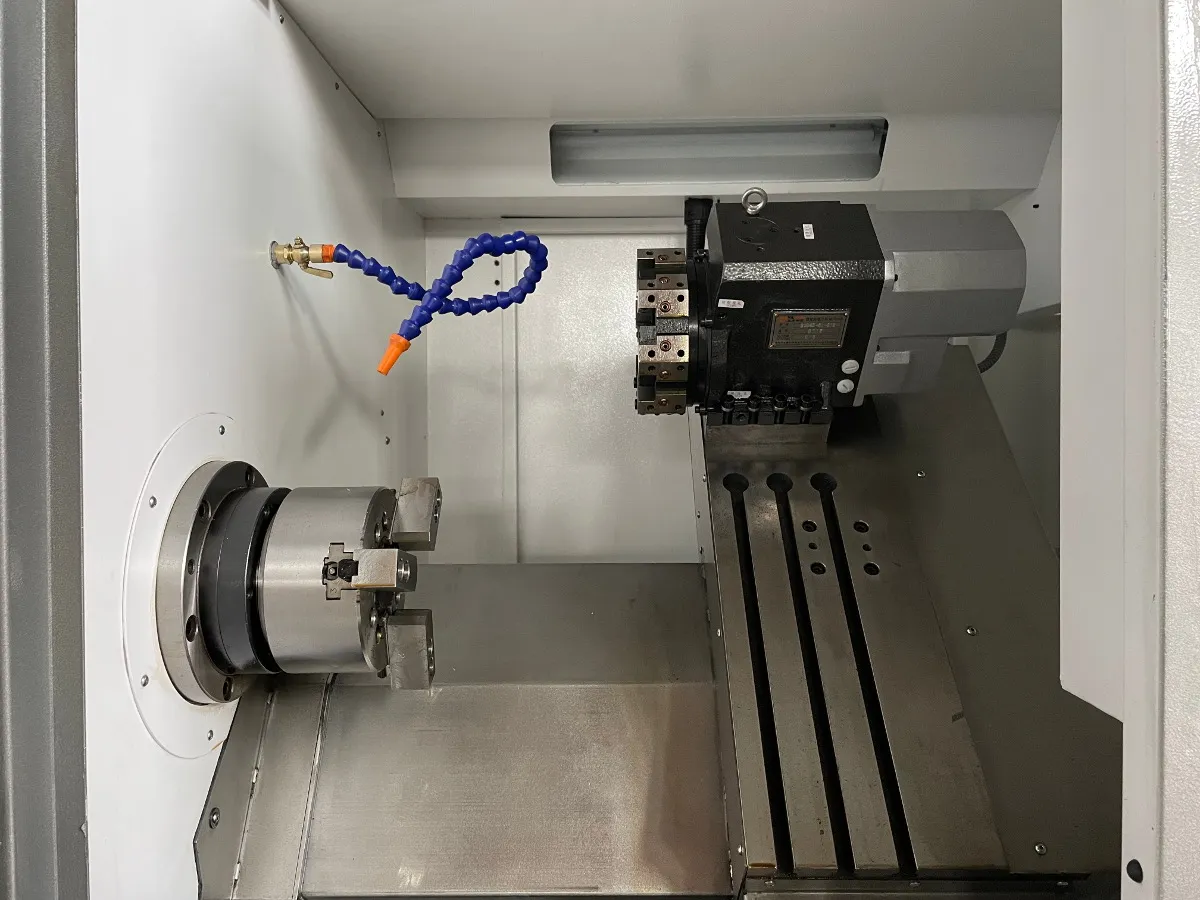

ГИДРАВЛИЧЕСКАЯ РЕВОЛЬВЕРНАЯ 8-ми ПОЗИЦИОННАЯ ГОЛОВКА PRAGATI
Максимальное количество устанавливаемых инструментов головки составляет – 8 шт., что делает ее более функциональной в сравнении с 4-х и 6-ти позиционной системой.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм и расточными блоками диаметром 25 мм.

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ
Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки.

Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА

Станок оснащен высокоскоростным серводвигателем.
Вращение на шпиндель передается через ремень.
Мощность электродвигателя главного привода – 7,5 кВт.

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

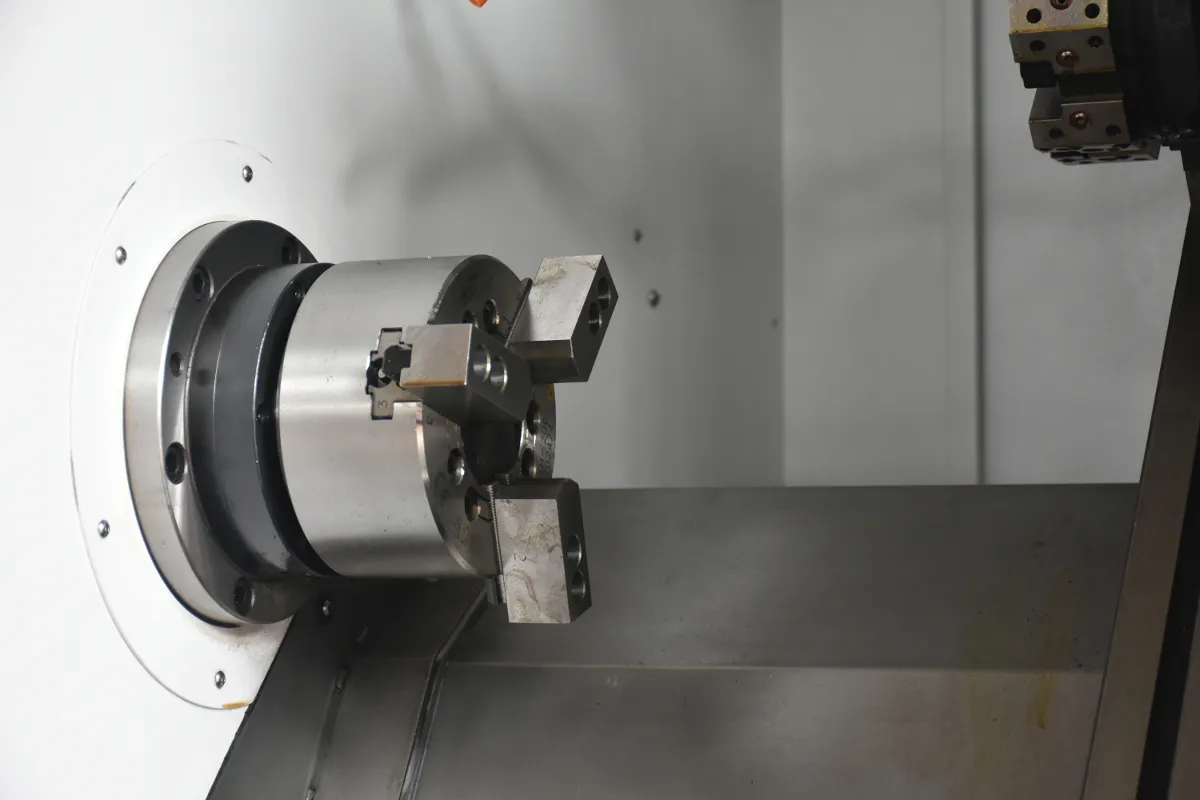

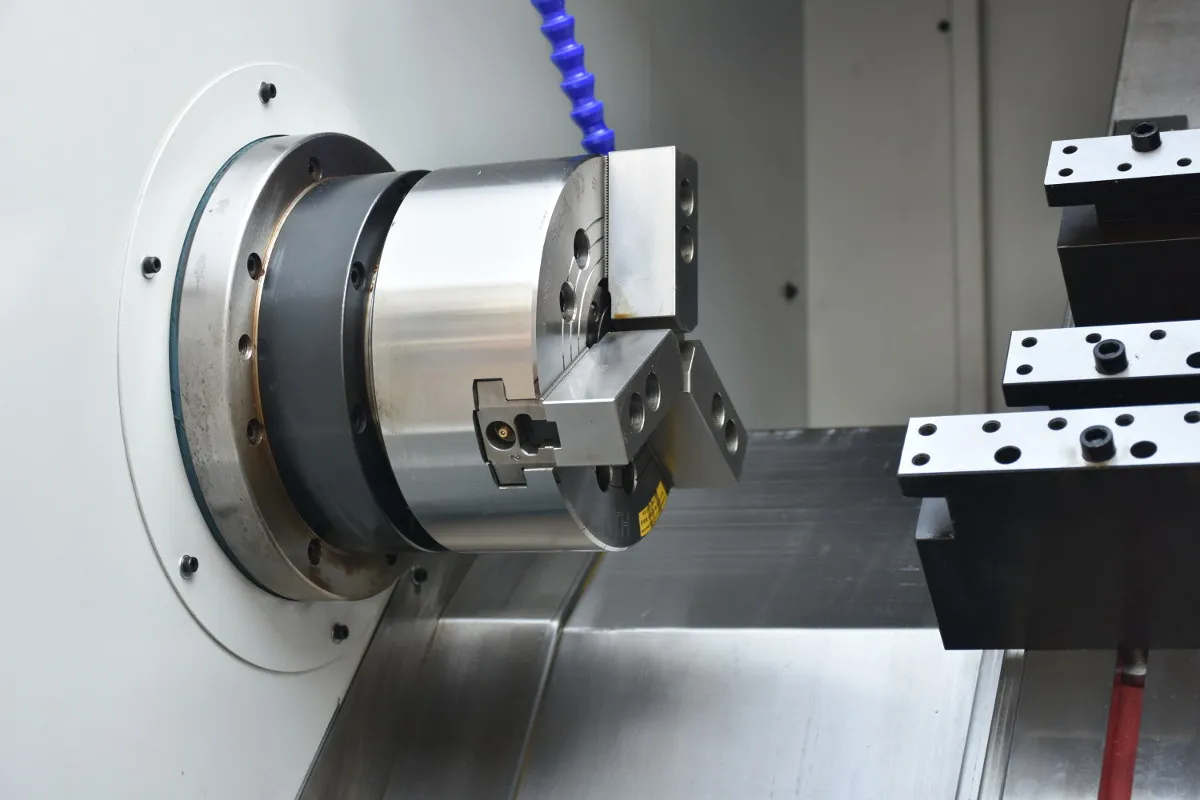

ГИДРАВЛИЧЕСКИЙ ПАТРОН
Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.


СИСТЕМА ПОДАЧИ СОЖ

Токарный станок оснащен насосом охлаждающей жидкости.

Насос высокого давления подает охлаждающую жидкость к револьверной головке и в зону резания, к шпинделю.

Бак охлаждающей жидкости также отделяет масло для удобной очистки, а также удаляет запах и сводит к минимуму порчу охлаждающей жидкости.

ОПЦИИ:


СТРУЖЕЧНЫЙ КОНВЕЙЕР
Может быть установлен конвейер для стружки для автоматического удаления излишков стружки. Можно использовать конвейер винтового или цепного типа.

АВТОМАТИЧЕСКИЙ ПОДАТЧИК ПРУТКА

Барфидер — это автомат для подачи прутка на станок. Он состоит из приемника в который помещаются заготовки и канала по которому пруток при помощи толкателя подается на токарный станок и зажимается в приемном патроне.

Установка барфидера в комплексе с токарным станком подразумевает синхронизацию автоматики, что сказывается на производительности работ в сторону ее повышения.
