НАЗНАЧЕНИЕ:

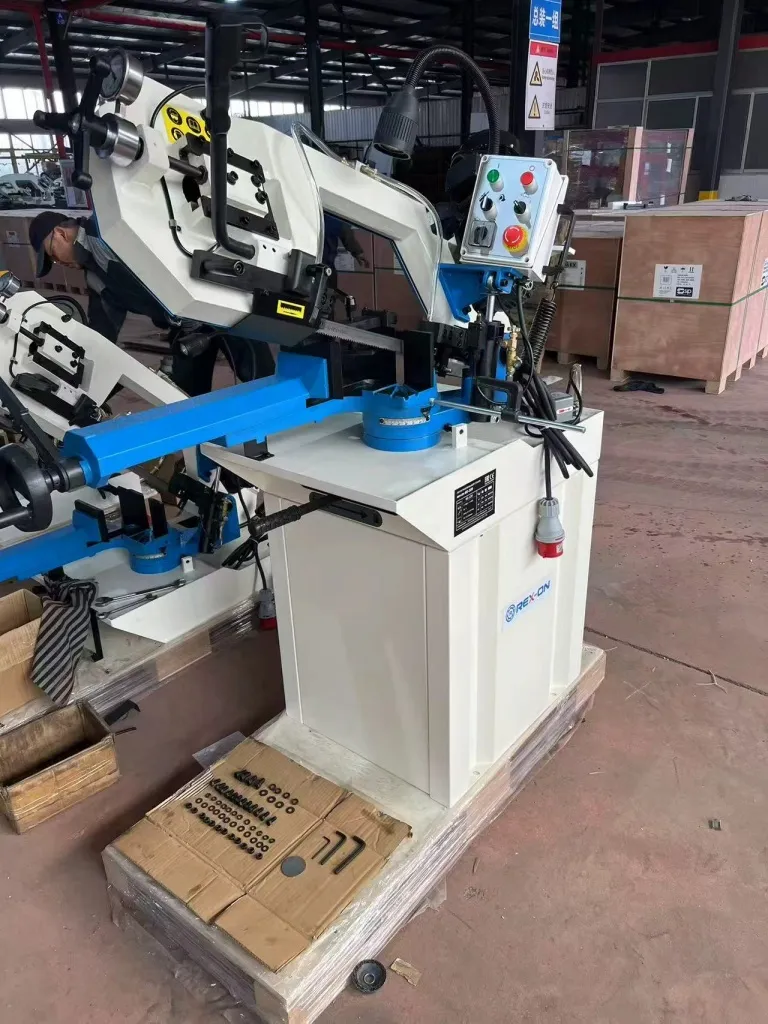

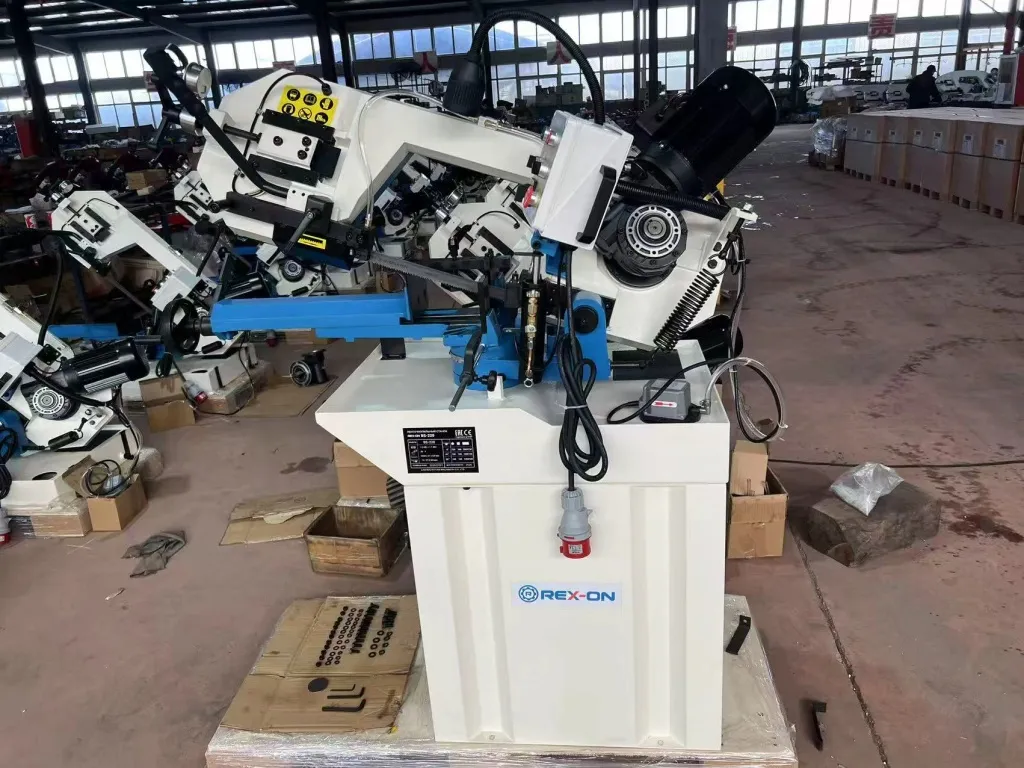

Ленточнопильный станок REX-ON BS-220 - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.Преимущества ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – до 45 (60)°.
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе
- Прижим для пакетной резки
- Тумба станка
- Лампа освещения зоны резания

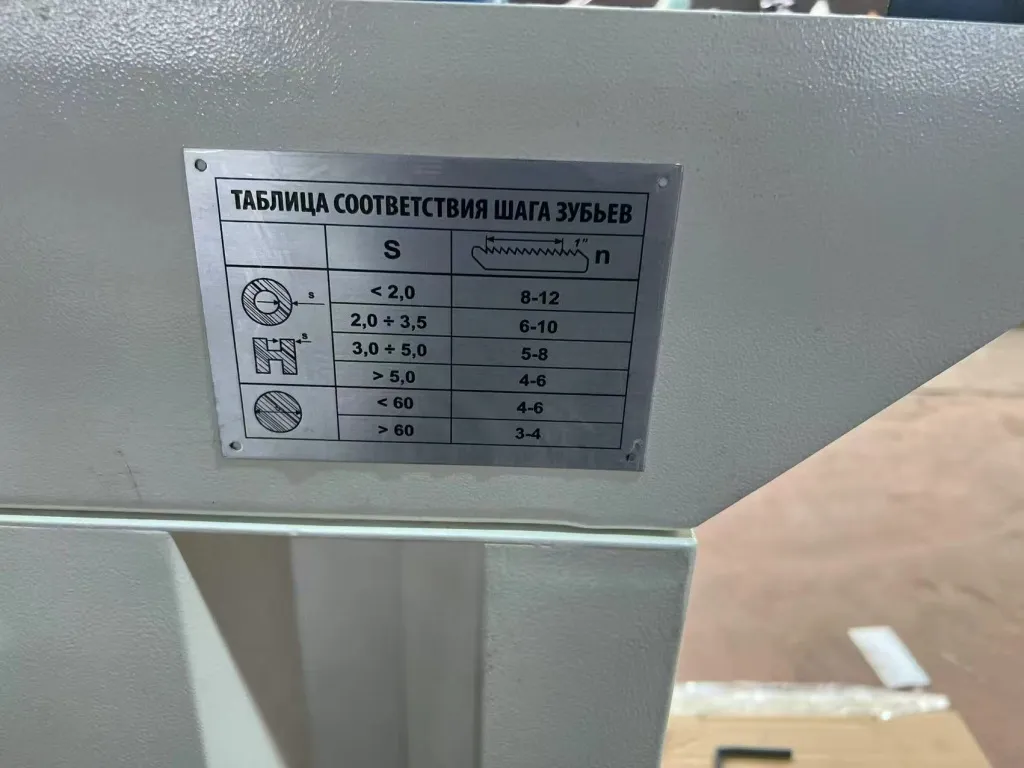

- Пильное полотно
- Лазерный указатель линии реза
- Упор для серийной резки
- Инструкция по эксплуатации
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности. |
|
|
|
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации и переустановки материала быстрым. |
|
МОЩНЫЙ ДВИГАТЕЛЬ
Надежную работу на протяжении всего срока эксплуатации, обеспечивает мощный редукторный двигатель 1,1 кВт. Для обработки металла различной твердости и сечения предусмотрены два режима скорости вращения полотна (37,5 / 75 м/мин). |
|
|
|
РЕЖИМЫ РАБОТЫ СТАНКА
Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.
Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного. |
|
ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ
На всех станках REX-ON установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента и заготовки. |
|
|
|
УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром. |
|
|
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
Точность реза на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами. |
|
|

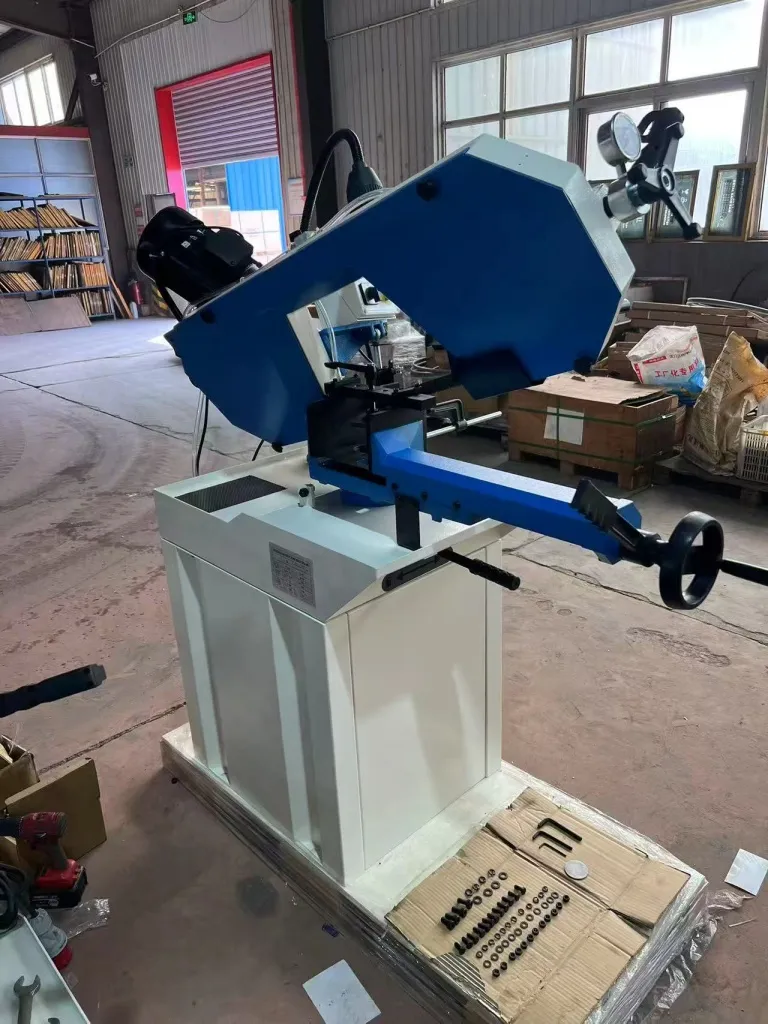

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА
Резка заготовок на угол до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. РЕГУЛИРУЕМЫЙ УПОР
При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором. |
|
|

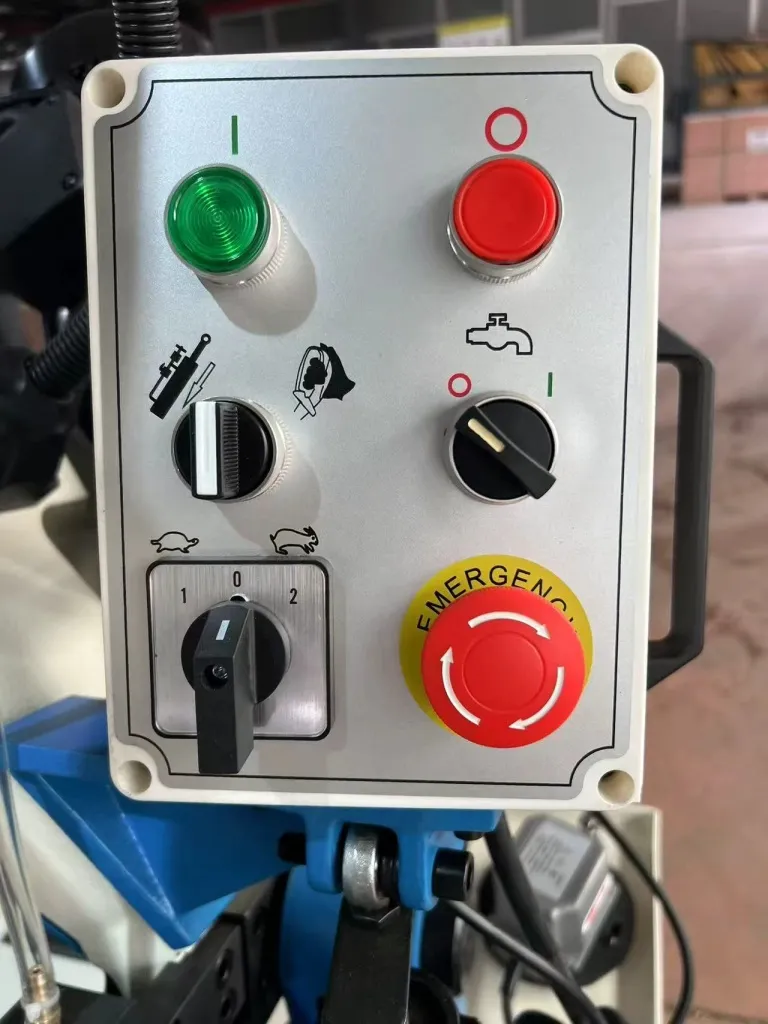

ПАНЕЛЬ УПРАВЛЕНИЯ
Установленная на раму станка панель управления, с подробным описанием назначения переключателей, делает удобной работу оператора. |
|
|

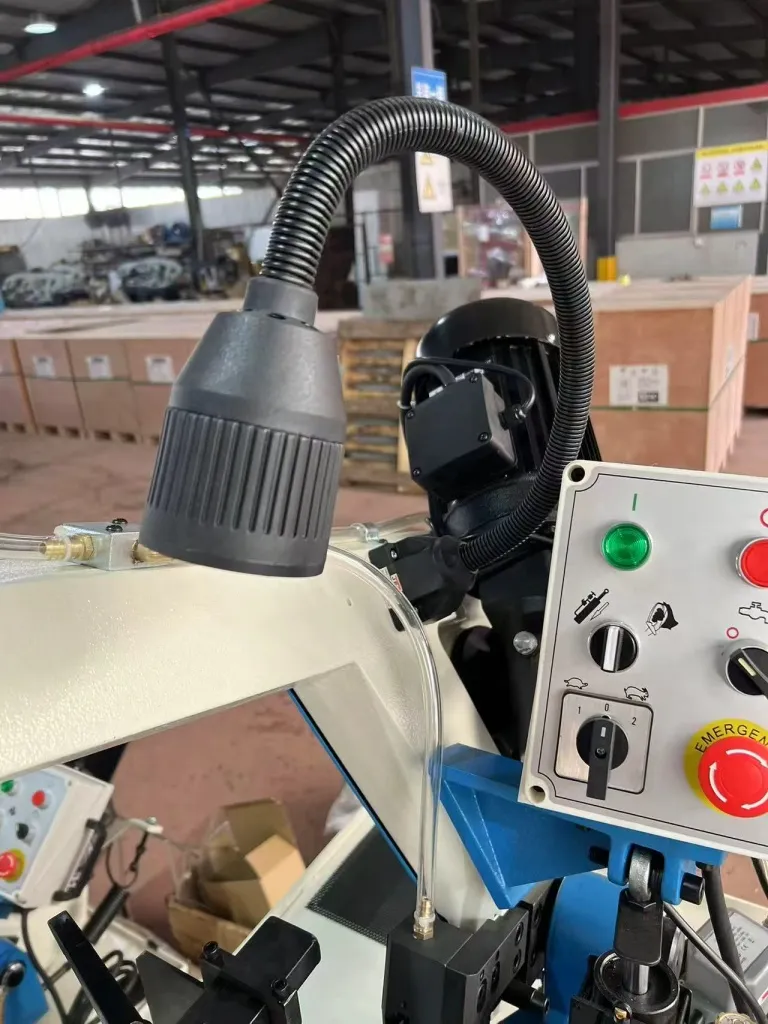

ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ Установленная на станке экономичная LED-лампа освещения применяется для выставлении заготовки в условиях плохой освещенности на производственной площадке. |
|
|
ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА Лазерный указатель служит для поверки точности выставления заготовки в тисках по разметке и увеличивается точность производимых резов, а значит существенно снижается количество брака. |
|
|

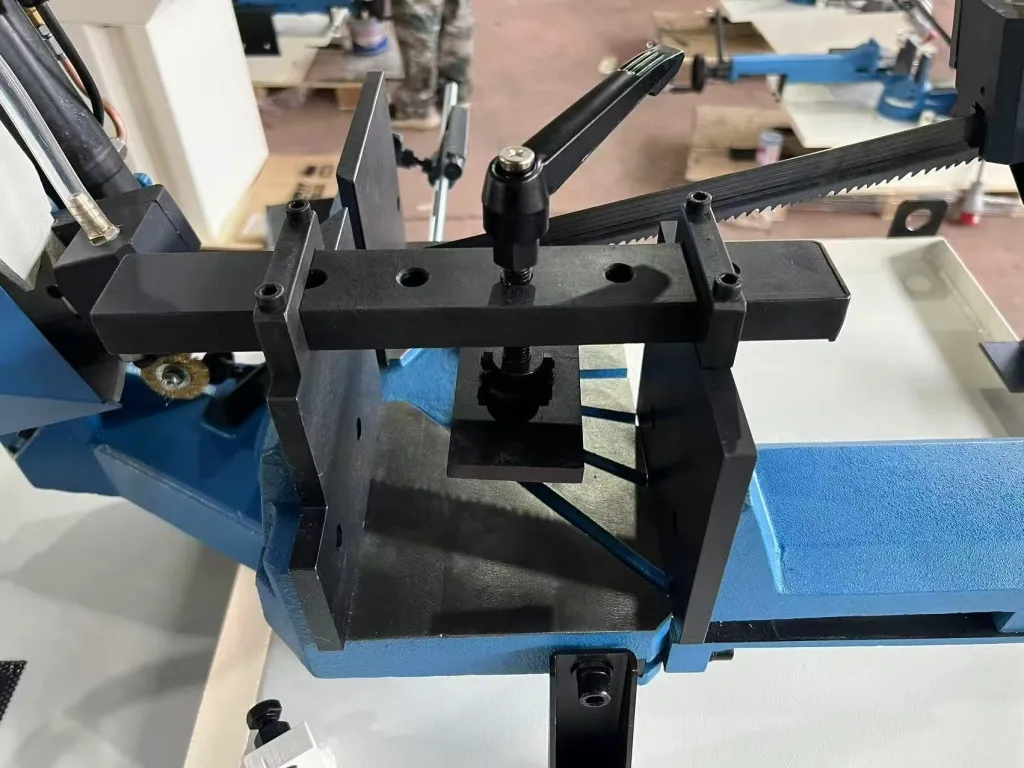

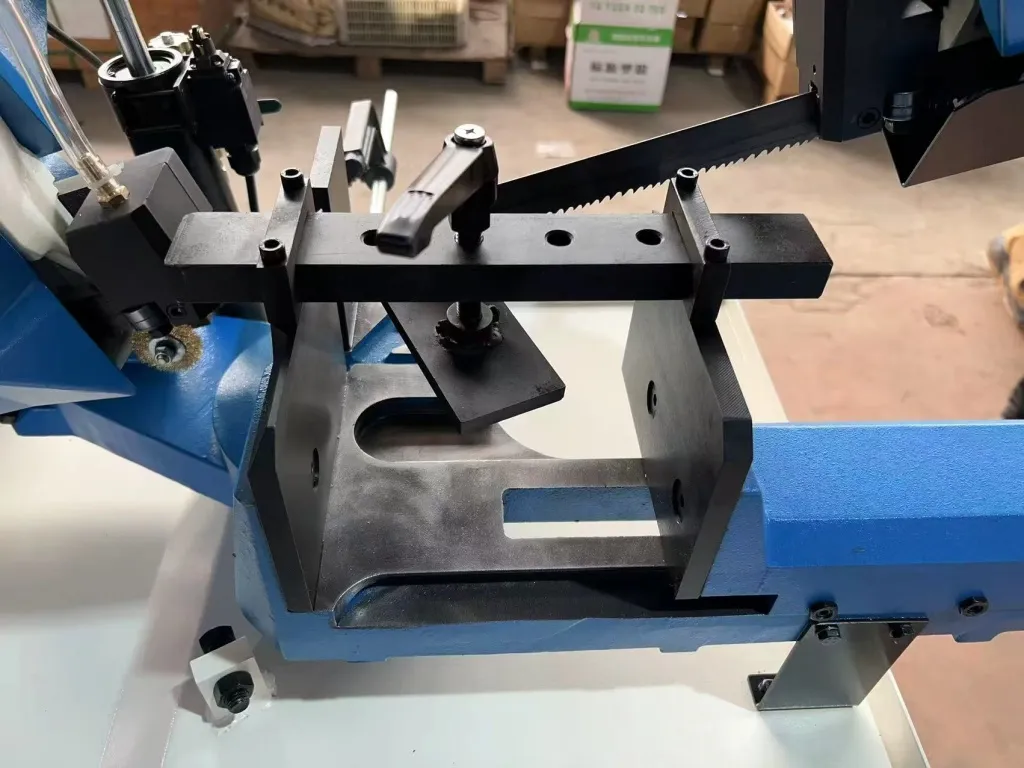

ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ Режим резки нескольких заготовок в размер, применяется в случае установки на губки тисков вертикального прижима. За счет этого достигается необходимая жесткость загруженного пакета заготовок, гасится вибрацию в зоне резания тем самым увеличивая качество реза и ресурс режущего полотна. |

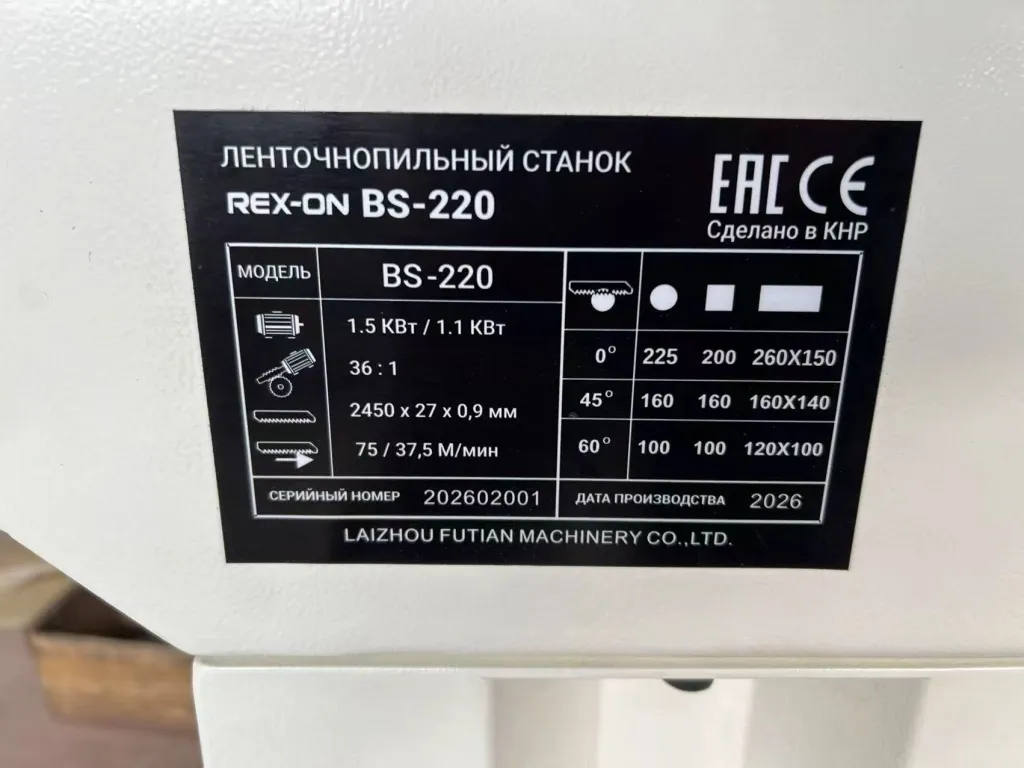

| Характеристики | |
| Вес (брутто), кг | 225 |
| Вес (нетто), кг | 195 |
| Высота стола, мм | 1045 |
| Высота, мм | 970 |
| Длина, мм | 1350 |
| Модель | BS 220 |
| Мощность двигателя, Вт | 1100 (380 В) |
| Размеры пильного полотна, мм | 2450x27x0.9 |
| Режимы резания | Ручной; Гидроразгрузка (авторез, гравитационная резка) |
| Сечение обрабатываемой детали при – 45°, мм | ●150; ■145 х 145; ▅150 х 145 |
| Сечение обрабатываемой детали при – 60°, мм | ●90; ■85 х 85; ▅100 х 85 |
| Сечение обрабатываемой детали при – 90°, мм | ●220; ■150 х 150; ▅260 х 150 |
| Скорость резания, м/мин | 37,5 / 75 |
| Угол разворота пильной рамы, ° | 0 ~ 60 |
| Ширина, мм | 580 |
