НАЗНАЧЕНИЕ:
Ленточнопильный станок MetalTec BS 250 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – до 45 (60)°.
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
|
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
|

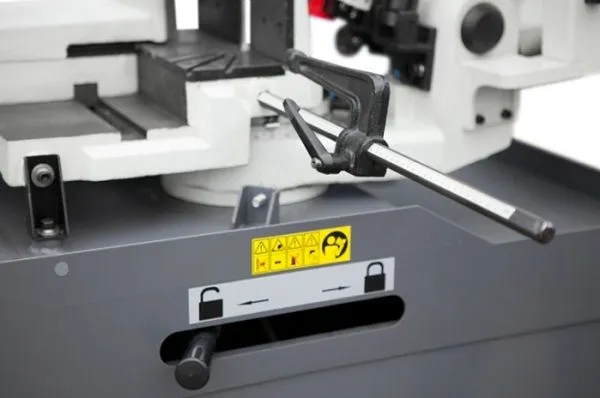

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫРычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |
|
|

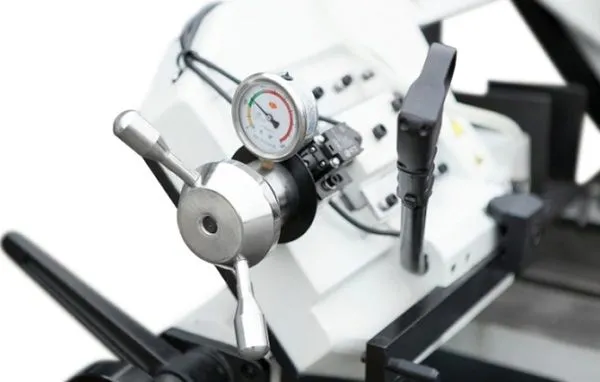

БЫСТРАЯ СМЕНА ИНСТРУМЕНТАНатяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе. |
|
|

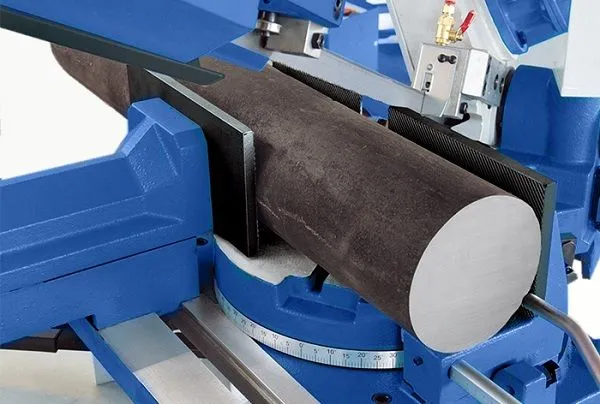

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИОбеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
|
|
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНАКонструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
|
|

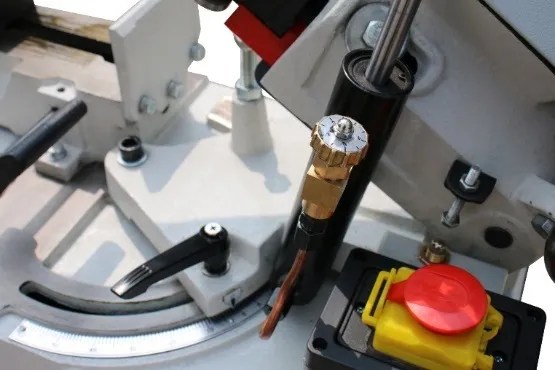

СИСТЕМА ГИДРОЗАГРУЗКИОпускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка). |
|
|

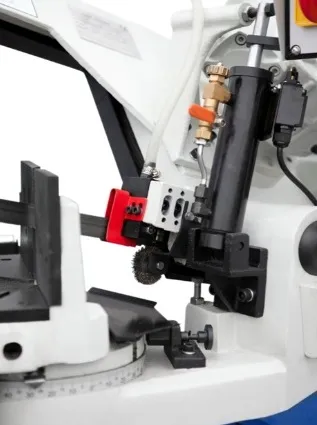

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИТочность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
|
|
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА
Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. |
| Характеристики | |
| Вес (брутто), кг | 394 |
| Вес (нетто), кг | 341 |
| Высота стола, мм | 1020 |
| Высота, мм | 1050, 180 |
| Длина, мм | 1540, 1100 |
| Модель | BS 250 FH |
| Мощность двигателя, Вт | 1500 / 750 w (380 V) |
| Размеры пильного полотна, мм | 2715 x 27 x 0,9 |
| Сечение обрабатываемой детали при 45° | ●200; ■170 х 170; ▅190 х 170 |
| Сечение обрабатываемой детали при 60° | ●120; ■95 х 95; ▅120 х 95 |
| Сечение обрабатываемой детали при 90°, мм | ●250; ■240 x 240; ▅310 х 240 |
| Сечение обрабатываемой детали при – 45° | ●150; ■130 х 130; ▅170 х 90 |
| Скорость резания, м/мин | 72 / 36 |
| Угол разворота пильной рамы, ° | - 45 (60) |
| Ширина, мм | 700, 760 |
Ленточнопильный станок для резки металла MetalTec BS 250 FH
- Код товара: bs-250-fh
- Доступность: На складе
-
245 865.00 р.
