Назначение
Предназначен для поперечной и угловой распиловки (торцовки) досок, брусков и щитов, а также вырезки дефектных мест.Область применения - мебельное и столярное производства.
Пила с электродвигателем крепится на каретке, которая обеспечивает перемещение пилы параллельно над плоскостью стола. Пильная каретка располагается на колонне и имеет возможность поворота в горизонтальной плоскости для углового пиления. Станок снабжен защитой пилы, позволяющей устанавливать необходимую глубину пропила и поворотным узлом, позволяющим изменять угол наклона пилы в плоскости перпендикулярной плоскости стола от 0 до 90 градусов.
Конструктивные особенности
|
|
Пила с электродвигателем крепится на консоли, обеспечивающей перемещение пилы параллельно над плоскостью стола |
|
|
Станок снабжен защитой пилы, которая позволяет устанавливать необходимую глубину пропила, и поворотным узлом, позволяющим изменять угол наклона пилы в плоскости перпендикулярной плоскости стола от 0 до 90 градусов |
|
|

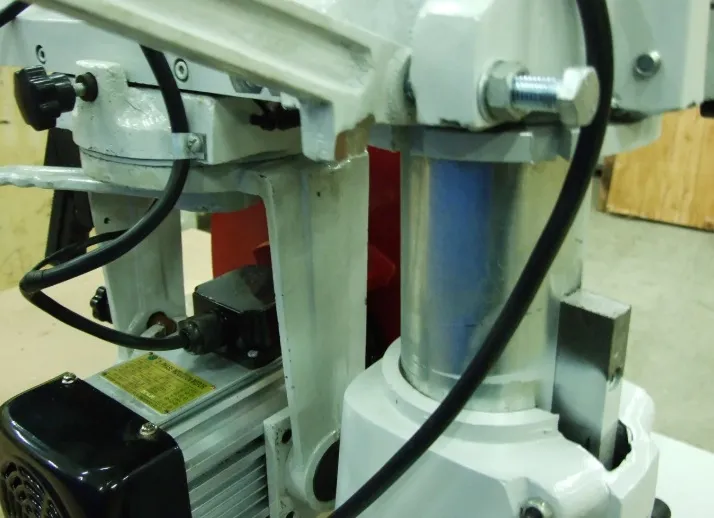

Пильная консоль располагается на колонне и может поворачиваться в горизонтальной плоскости для углового пиления. Пазы и фиксатор закрепляют консоль в трех положениях -450, 00, +450 в горизонтальной плоскости |
|
|

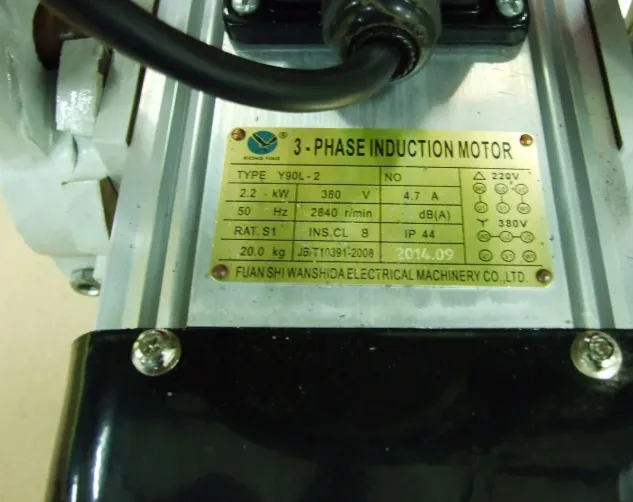

Вращение шпинделю придает 3-х фазный электродвигатель, мощностью 2,2 кВт и частотой вращения 2840 об/мин |
|
|

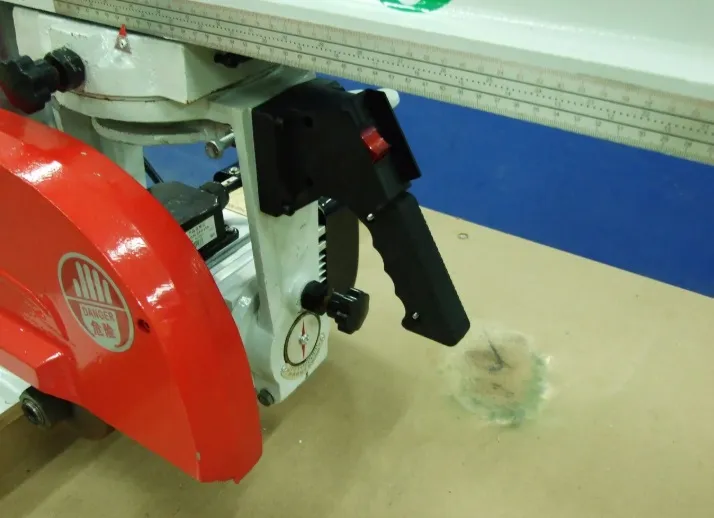

Удобная ручка для кисти руки с кнопкой вкл/выкл предотвращает усталость при продолжительной эксплуатации станка |
|
|
Маховик для подъема/опускания пильной консоли расположен на лицевой части станка, под рабочим столом, поверхность которого может быть выполнена из любого доступного материала (ДВП, текстолит, МДФ и т.д. |
|
|
Лимбы и транспортиры позволяют оператору быстро производить перенастройку параметров пиления |
|
|
Положение пилы относительно стола достигается комбинированным способом: вращение пильного узла и изменение угла пильной консоли. При определенном развороте пильного узла, станок можно использовать для продольного пиления. Угол разворота пильного узла в г |
|
|
Измерительная линейка на пильной консоли имеет разные шкалы, для разных вариантов пиления |
|
|

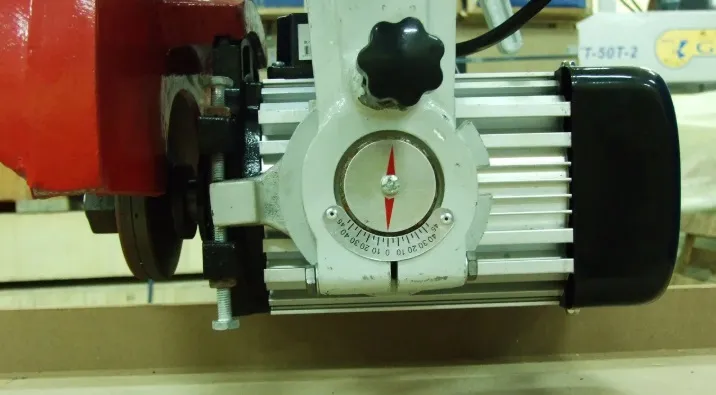

Угол поворота пилы в вертикальной плоскости позволяет производит угловое пиление материала |
| Характеристики | |
| Габариты в сборе, мм | 1450х1000х1700 |
| Габариты в упаковке, м | 1600х1115х900 |
| Максимальная длина реза, мм | 930 |
| Максимальная толщина распила, мм | 120 |
| Максимальный диаметр пилы, мм | 350 |
| Масса, кг | 250 |
| Посадочный диаметр пилы, мм | 25,4 |
| Размер стола, мм | 980х1110 |
| Угол поворота пилы по вертикали, град | 450 |
| Установленная мощность, кВт | 3 |
| Частота вращения вала, об/мин | 2800 |
Торцовочный станок с верхним расположением пилы MJ2238
- Код товара: mj2238
- Доступность: На складе
-
124 000.00 р.
