СХЕМА ОБРАБОТКИ
НАЗНАЧЕНИЕ:
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Способ крепления кареткиШирокие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требуетрегулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем. |
|

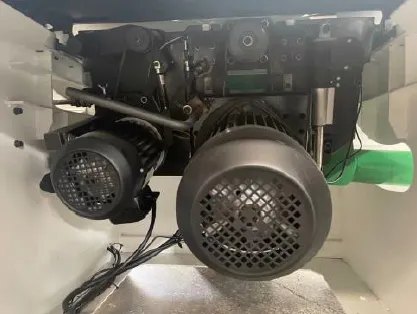

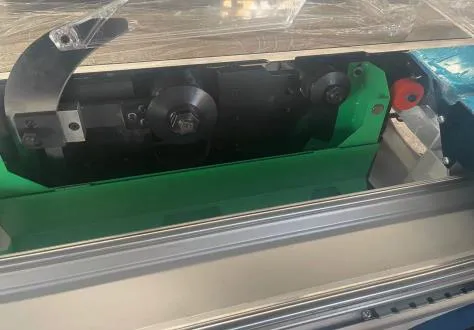

Пильный узелПильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы. |
|

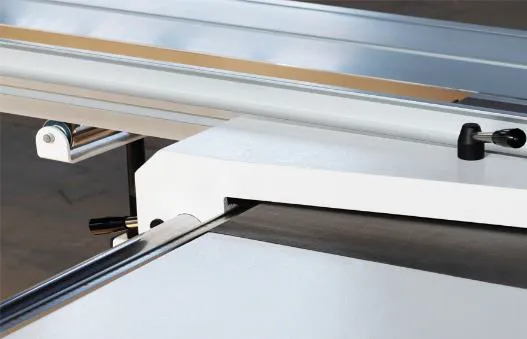

Роликовая кареткаРоликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
|
Электрорегулировка вылета основной пилыПодъем и опускание основной пилы осуществляется непосредственно с пульта управления станком при помощи электромотора, это обеспечивает оператору удобство работы исокращает время настройки станка. |
|

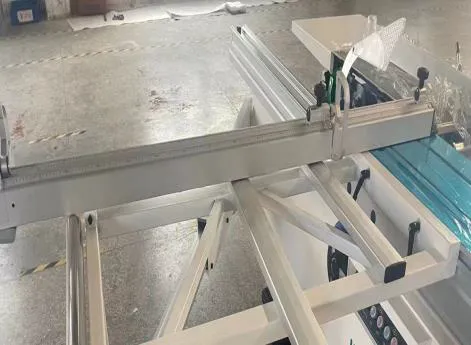

Конструкция форматного столаУсиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.мод. «WOODTEC 3200Z» |
|
|
|

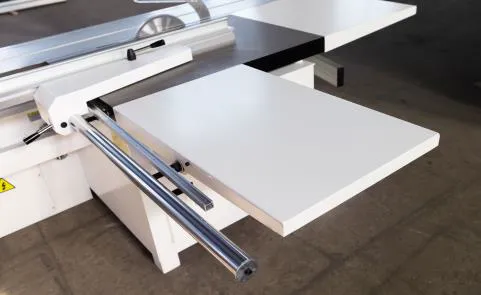

Дополнительные столыДля удобства работы станок оснащен большими дополнительными столами справа и на выходе заготовки. Так же слева на станке установлена роликовая поддержка, для широких заготовок. Столы и поддержка создают максимально большую опорную поверхность, обеспечивая удобство работы на станке. |
Система смазкиДля обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов. |
|
|
|
Защитный кожухКожух пилы обеспечивает качественное пылеудаление, а также гарантирует полную защиту оператора. |
Пульт управленияПрактичный пульт управления позволяет быстро настраивать по высоте основную пилу. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка |
| Характеристики | |
| Вес нетто, кг | 850 |
| Высота пропила, мм | 80 |
| Высота, мм | 900 |
| Двигатель подрезного устройства, кВт | 1,1 |
| Двигатель, кВт | 5,5 |
| Диаметр основной пилы, мм | 300 (350) |
| Диаметр патрубка стружкоприемника пильного узла/ Защитный кожух, | 100 / 60 |
| Диаметр подрезного полотна, мм | 120 |
| Диаметр шпинделя пилы, мм | 30 |
| Диаметр шпинделя подрезного полотна, мм | 20 |
| Длина подвижного стола, мм | 3200 |
| Длина, мм | 3330 |
| Общая установленная мощность, кВт | 6,6 |
| Скорость пилы (об/мин) | 4500 / 6000 |
| Скорость подрезного полотна (об/мин) | 8500 |
| Угол наклона пилы, о | 0 - 45 |
| Ширина, мм | 3250 |
Форматно-раскроечный станок мод. WOODTEC 3200Z
- Код товара: 3200z
- Доступность: На складе
-
0.00 р.
