Назначение:
Станок предназначен для заточки дисковых пил с твердосплавными пластинами по передней и задней поверхностям, а также угла косой заточки по задней граням в автоматическом режиме.
Отличительные характеристики:
- Полуавтоматический режим заточки;
- Подача охлаждающей жидкости в зону заточки.
Станок оснащен контролером, позволяющим задавать количество зубьев затачиваемой дисковой пилы и количество циклов заточки.
Станок оснащен мощным электромагнитом, обеспечивающим надежную фиксацию пилу в процессе заточки.
Заточка дисковых пил производится алмазным шлифовальным кругом.
Пошаговое перемещение на зуб и подача пилы в зону заточки осуществляется от одного электродвигателя.
Заточка дисковых пил производится алмазным шлифовальным кругом.
|
Настройка положения пильного диска осуществляется при помощи винтов продольного и поперечного перемещения суппорта. Также возможен поворот суппорта в горизонтальной плоскости с последующей фиксацией. |
|
| Регулировка положения шлифовального круга осуществляется поворотом в 3-х плоскостях и вертикальным перемещением заточного узла. | |
| Контроль перемещения суппорта по лимбам. Точность установки 0.01 мм | |
| Привод подачи пилы в зону заточки, а также ее вращение осуществляется электродвигателем, что делает станок более удобным в эксплуатации по сравнению со станками, использующими пневмопривод. | |
|
Кулачковый механизм подачи пилы в зону заточки и перемещения пилы на шаг зуба. Электромагнитный датчик контроля количества затачиваемых зубьев. |
|
|
Точный и удобный механизм регулировки углового пошагового перемещения пилы. Регулировка осуществляется при помощи микрометрического винта. |
|
| Предварительная фиксация пилы производится двумя постоянными магнитами, а дополнительная фиксация пилы во время заточки - мощным электромагнитом. | |
| На пульте управления расположен цифровой программатор количества затачиваемых зубьев пилы и регулятор бесступенчатой подачи. |
| Характеристики | |
| Габаритные размеры, мм | 780x620x1280 |
| Задний угол заточки зубьев пилы, град | 0 – 30° |
| Масса, кг | 260 |
| Мощность электродвигателя механизма поворота пилы, кВт | 0.06 |
| Мощность электродвигателя шлиф. круга, кВт | 0,18 |
| Напряжение питающей сети, В | 380 |
| Наружный диаметр дисковых пил, мм | 100 – 630 |
| Передний угол заточки зубьев пилы, град | -8…+ 25 |
| Посадочный диаметр дисковых пил (6шт.), мм | 20, 22, 25.4, 30, 40, 60 |
| Размеры алмазного шлифовального круга, мм | 150х20 |
| Толщина дисковых пил, мм | 2 – 5 |
| Углы косой заточки передней и задней граней, град | 0 – 45° |
| Частота вращения шлифовального круга, об/мин | 2860 |

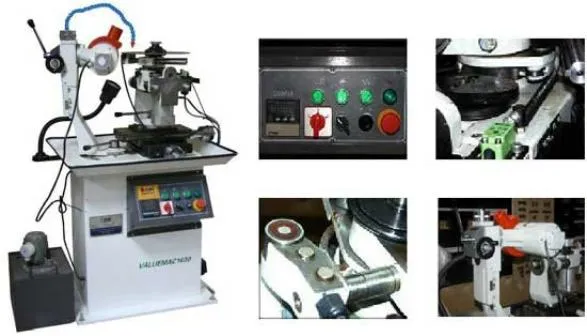

Станок для заточки дисковых пил с твердосплавными напайками VM 1630
- Код товара: vm-1630
- Доступность: На складе
-
0.00 р.
