Назначение
Предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).
Виды обрабатываемых материалов:
Древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ), любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), модельный пластик.
Комплект поставки:
· Ящик инструментальный
· DSP-Пульт
· CD с софтом
· Кабель для соединения станка с DSP-Пультом
· Комплект фрез.
· Калибратор
· Струбцины для механического крепления заготовок.
· Набор ключей
· Воздуховод
Конструктивные особенности
|
|

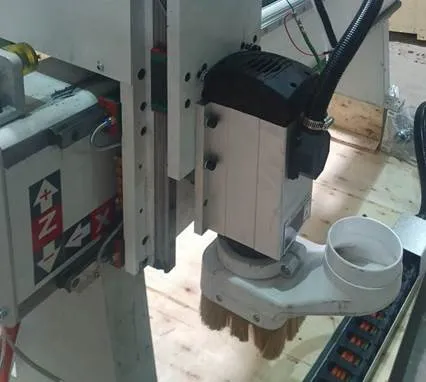

Шпиндель 4,5 кВт, скорость вращения шпинделя до 18000об/мин., воздушное охлаждение, |
|
|
Стол 1300х1800 с Т-образными пазами для удобства закрепления заготовок. |
|
|

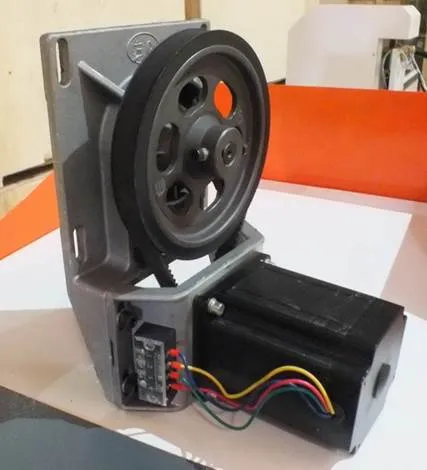

Косозубая рейка обеспечивает высокую скорость и нагрузку при перемещении. |
|
|

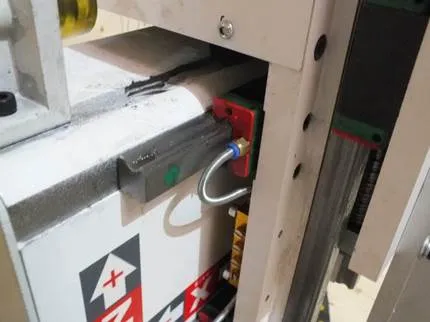

Плоские направляющие на перемещение по осям Х и Y обеспечивают жёсткость конструкции и большой срок эксплуатации. |
|
|
Перемещение по оси Z происходит с помощью ШВП и шагового двигателя. |
|
|

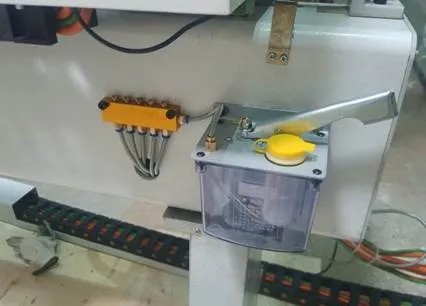

Централизованная система смазки для смазки направляющих и подшипников перемещения по осям X, Y, Z. |
|
|
В качестве привода применяются шаговые двигатели. |
|
|
DSP-Пульт для управления станком. |
|
|

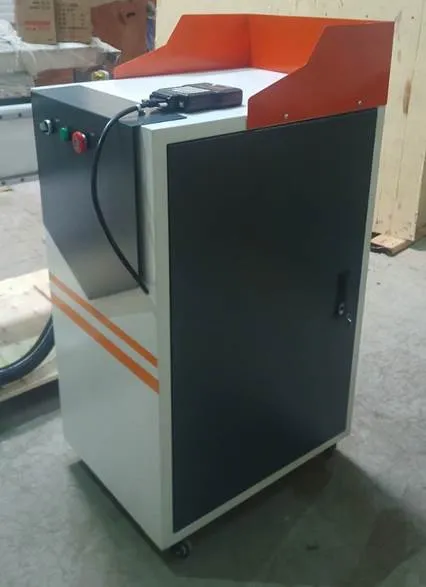

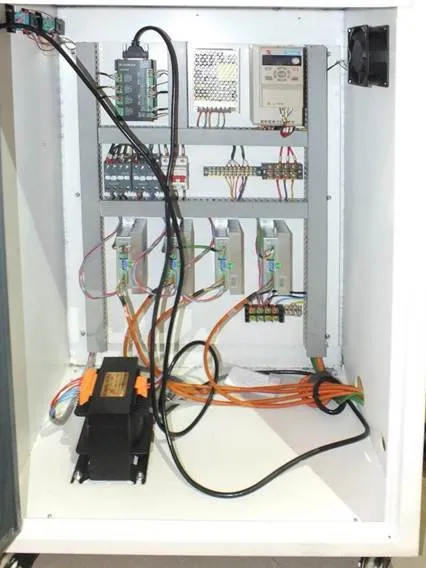

Отдельно стоящий шкаф управления не подвержен вибрациям возникающим при работе станка. В нём находится вся силовая и электронная часть станка. |
|
|
Для управления перемещения по осям используются отлично зарекомендовавшие себя и надёжные драйвера YAKO. |
|
|

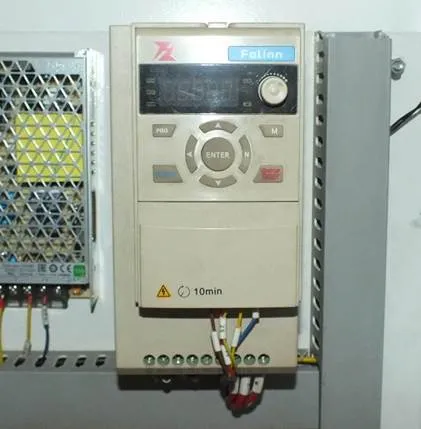

Управление скоростью вращения шпинделя осуществляется инвертором известной компании Folinn |
|
|
Для удобства настройки длины вылета инструмента используется калибратор который закреплён на ограждении шпинделя с помощью магнита. |
|
|

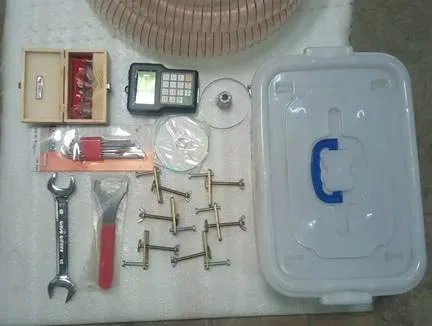

В комплект станка входят: 1. Ящик инструментальный пластиковый 2. DSP-пульт 3. Кабель связи 4. Набор ключей 5. Набор фрез 6. Струбцины 7. CD диск с софтом 8. Воздуховод
|
| Характеристики | |
| Габаритные размеры , мм | 2350×2000х1800 |
| Командные коды | HPGL、G |
| Максимальная скорость перемещения, м/мин | 6 |
| Максимальная скорость фрезерования, м/мин | 6 |
| Масса, кг | 760 |
| Мощность шпинделя, кВт | 4,5 |
| Охлаждение шпинделя | воздушное |
| Перемещение по оси Z, мм | 240 |
| Посадочный диаметр инструмента, мм | 6 и 8 |
| Рабочая поверхность (X Y), мм | 1300×1800 |
| Рабочее напряжение, В | 380 |
| Размер портала, м | 1,9х0,7х1,35 |
| Размеры стола, м | 2,3×1,45х0,65 |
| Точность позиционирования, мм | +0.025 |
| Частота вращения шпинделя, об/мин. | 0-18000 |
Фрезерный станок с ЧПУ LTT-1813
- Код товара: ltt-1813
- Доступность: На складе
-
432 000.00 р.
