НАЗНАЧЕНИЕ:
Лазерный станок MetalTec 1530 F (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.
СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОСОБЕННОСТИ СТАНКА:
- Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
- Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
- Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
- Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
- Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
|

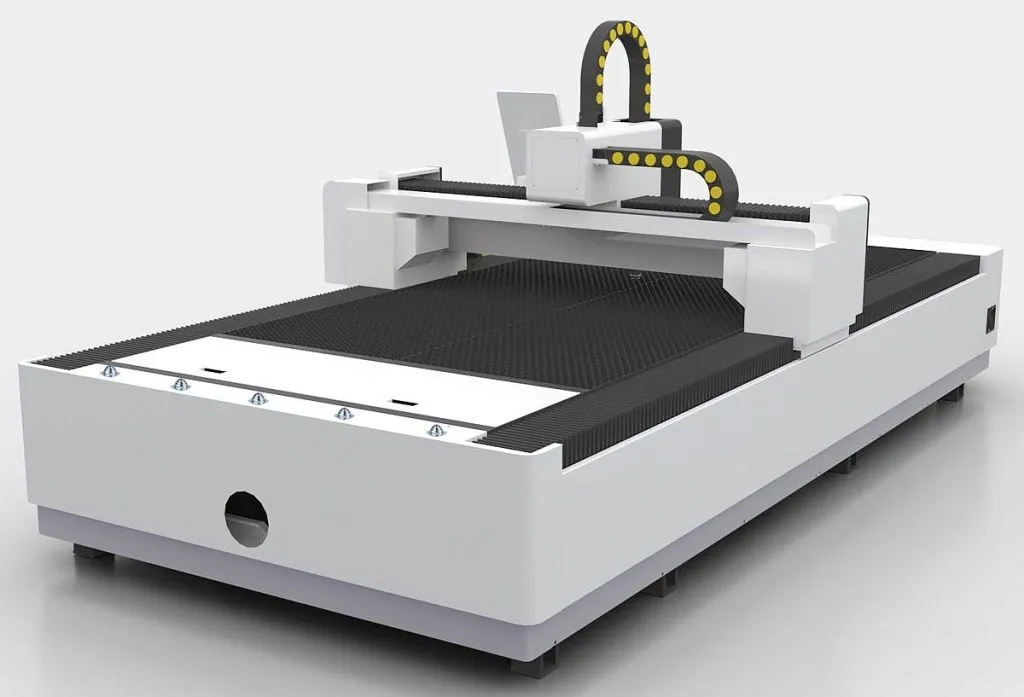

ЦЕЛЬНОСВАРНАЯ СТАНИНАНаши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
|
|
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯЛитая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
|
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LEITESEN (ТАЙВАНЬ)Станок по всем осям оснащен квадратными линейными направляющими и каретками компании LEITESEN (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫЗа счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И УДля перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
|
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) / MOTOREDUCER (ФРАНЦИЯ)
Преимущества планетарного редуктора:
|
|
|
ЛАЗЕРНЫЙ ИСТОЧНИКСтанок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ DELTA (ТАЙВАНЬ)Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
|
ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
|
КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/УСтойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
|
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&AАвтоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RAYTOOLS AX3000Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf |
|
|
УДАЛЕНИЕ ОТХОДОВ РЕЗКИСтанок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно. |
|
|
СТАБИЛИЗАТОР НАПРЯЖЕНИЯСтабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети. |
| Характеристики | |
| Вес (в сборе), кг | 1800 |
| Вид охлаждения | Чиллер HAN LI / S&A |
| Высота, мм | 1700 |
| Гарантия на лазерный источник | 2 года |
| Гарантия на станок | 2 года |
| Датчик высоты | Автоматический |
| Двигатели по осям X, Y, кВт | Серводвигатель DELTA 0,75 (Тайвань) |
| Двигатель по оси Z , кВт | Серводвигатель DELTA 0,4 (Тайвань) |
| Длина волны лазера, нм | 1070 |
| Длина, мм | 4400 |
| Максимальная скорость резки, м/мин | До 30 |
| Максимальная скорость холостого хода, м/мин | До 85 |
| Минимальная ширина резки, мм | 0,12 |
| Модель | 1530 F (3000W) |
| Мощность лазера, Вт | 3000 |
| Направляющие по осям X, Y, Z | Линейные направляющие повышенной жесткости PEK (Тайвань) (квадратного сечения) |
| Напряжение, В | 380 |
| Передача по оси Z | Шарико-винтовая пара |
| Передача по осям X, Y | Двухприводные зубчатыe рейки LEITESEN (Тайвань)) |
| Пневматические элементы | SMC (Япония) |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Производитель лазера | Raycus |
| Рабочая зона (X x Y), мм | 1530 x 3050 |
| Редуктор | MOTOREDUCER / NIDEC-SHIMPO (Япония) |
| Режущая голова | RAYTOOLS (Автофокус) |
| Система управления | RAYTOOLS AX3000 |
| Смазка | Централизованная система смазки |
| Срок работы лазера, ч | 100 000 |
| Тип лазера | Оптоволоконный лазер |
| Точность повторного позиционирования, мм | ± 0,02 |
| Точность позиционирования, мм | ± 0,03 |
| Ускорение | до 0.8G |
| Частота тока, Гц | 50 |
| Ширина, мм | 2250 |
| Элетрокомпоненты | OMRON (Япония) / SCHNEIDER (Франция) |

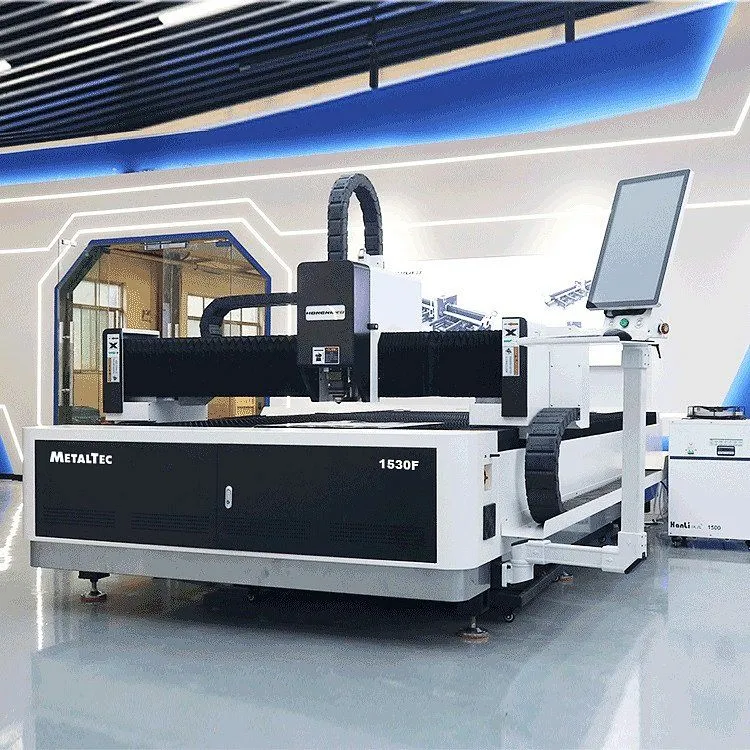

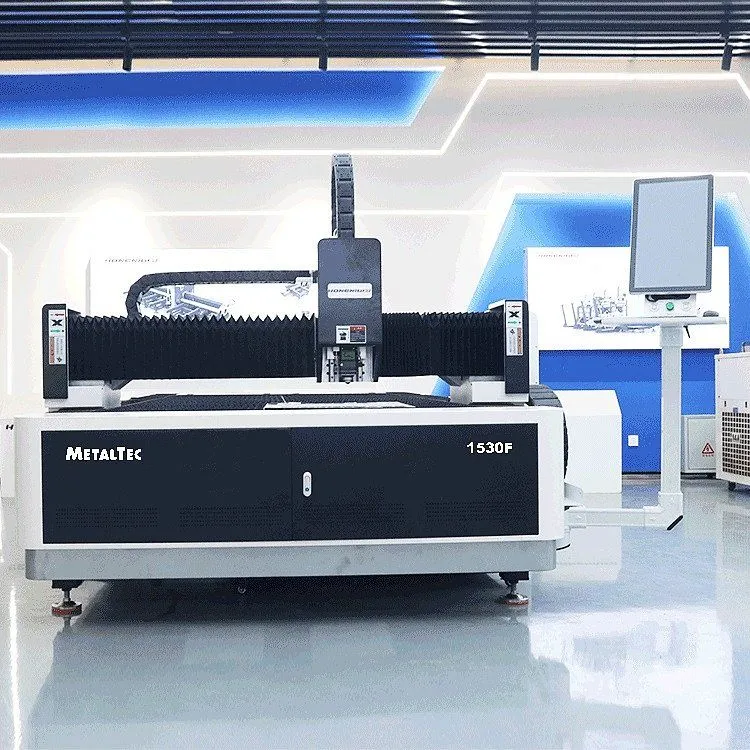

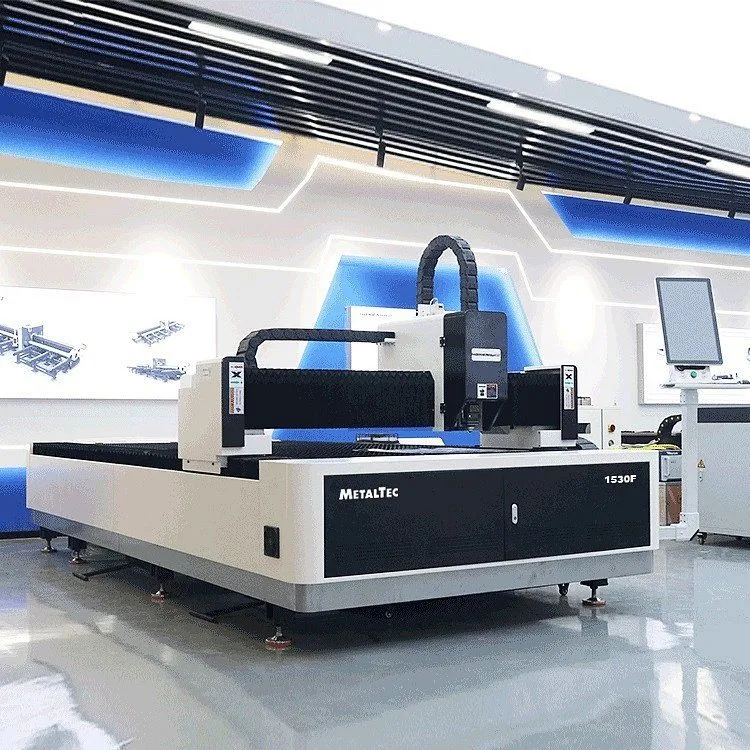

MetalTec 1530 F (3000W) оптоволоконный лазерный станок для резки металла
- Код товара: 1530-f-3000w
- Доступность: На складе
-
2 142 781.00 р.
