ВЫПОЛНЯЕМЫЕ ФУНКЦИИ
- Автоматическое выравнивание материалов;
- Автоматическая подача и вращение;
- Волоконная лазерная резка;
- Сбор продуктов после резки.
- Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки.
- Лазерное излучение генерируется иттербиевым волоконным лазером мощностью от 100 до 6000Вт.
- Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа.
- Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа, и обеспечивает высокое качество реза.
- Система подачи вспомогательного газа позволяет использовать три различных типа газа (кислород, азот, воздух), система оборудована программно-управляемой настройкой давления вспомогательного газа О2.
- Для удаления газов, образующихся в процессе резки, предусмотрена специальная система вытяжки.
- Высокая жестокость, сварная станина из усиленного квадратного профиля.
- Система транспортировки луча (оптоволокно) не требует специального обслуживания, в отличии от «летающей оптики», используемой в лазерных Станках с CO2 лазером, что существенно снижает расходы по эксплуатации станка.
- В Лазерных Станках OREE LASER используются иттербиевые волоконные лазеры что исключает необходимость использования смесей высокоочищенных газов и не предполагает наличия турбины, зеркал и пр., что также существенно понижает эксплуатационные расходы.
- Ресурс работы лазерного источника составляет порядка более 100 000 часов непрерывной работы.
- КПД используемого лазерного источника достигает 35 %.
- Станок оснащен дополнительным полупроводниковым лазером видимого спектра излучения для точного позиционирования заготовки.
- Лазерный Станок оснащен высокоразвитой системой самодиагностики.
Материалы
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
|
Режущая головка Raytools
Станок лазерного раскроя OREE LASER укомплектован точной и легкой головой Raytools с автоматической установкой положения фокуса.(Опция или мощность выше 1500 вт) Измерение расстояния – постоянное расстояние до заготовки, автоматическое компенсирование неровностей материала, постоянное качество резки Автоматическая настройка положения фокуса – для материалов всех толщин.(Опция или мощность выше 1500 вт) Стабильность процесса – использование новейших технологий и материалов в конструкции режущей головы дают возможность получить максимально стабильный процесс резки с большими динамическими характеристиками. |
|
|
Система управления Tube PRO
Программное обеспечение для резки труб TubePro - это профессиональное программное обеспечение для резки всех видов труб. Идеально подходит для бесшовной стыковки с программным обеспечением Tubest реализует компоновку деталей, общую кромку, обработку основных и специальных процессов. После экспорта обрабатываемого файла вы можете напрямую использовать tubepro для резки. |
|
|
Сервоприводы YASKAWA
Yaskawa Electric (Япония) является профессиональным производителем в области управления движением. Его продукты известны своей стабильностью,скоростью и экономичностью. Они являются крупнейшими и самыми популярными сервоприводами в отрасли. В России Yaskawa занимает большую часть рынка на протяжении многих лет. |
| Характеристики | |
| Диапазон хода подачи материала | ≤ 6000мм |
| Длина стойки раскроя | 3000мм |
| Макс. установленная скорость перемещений Х, Y | 120 м/мин |
| Максимальная длина обработки трубы | 6500мм |
| Максимальная скорость по оси W | 120 об/мин |
| Максимальное ускорение | 1G |
| Максимальный вес обрабатываемой трубы | 250кг |
| Минимальные отходы | 250мм |
| Мощность лазера | 1000-6000W |
| Нагрузка патрона макс | 200кг |
| Параметры обработки трубы | Круглые трубы Φ10-Φ220mm Квадратная трубка □20×20 - □160×160 mm, Толщина стенки 1,2 мм и более |
| Патрон | Пневматический |
| Система поддержания фокуса | Автофокус |
| Точность позиционирования по координате X / Y | ± 0,05мм |
| Точность позиционирования по координате Y | ± 0,02мм |
| Точность репозиционирования оси X / Y | ± 0,03мм |
| Угол поворота оси W | n*360 |
| Ход по оси Y | 7100мм |
| Ход по оси Z | 200мм |
| Ход по оси Х | 450мм |

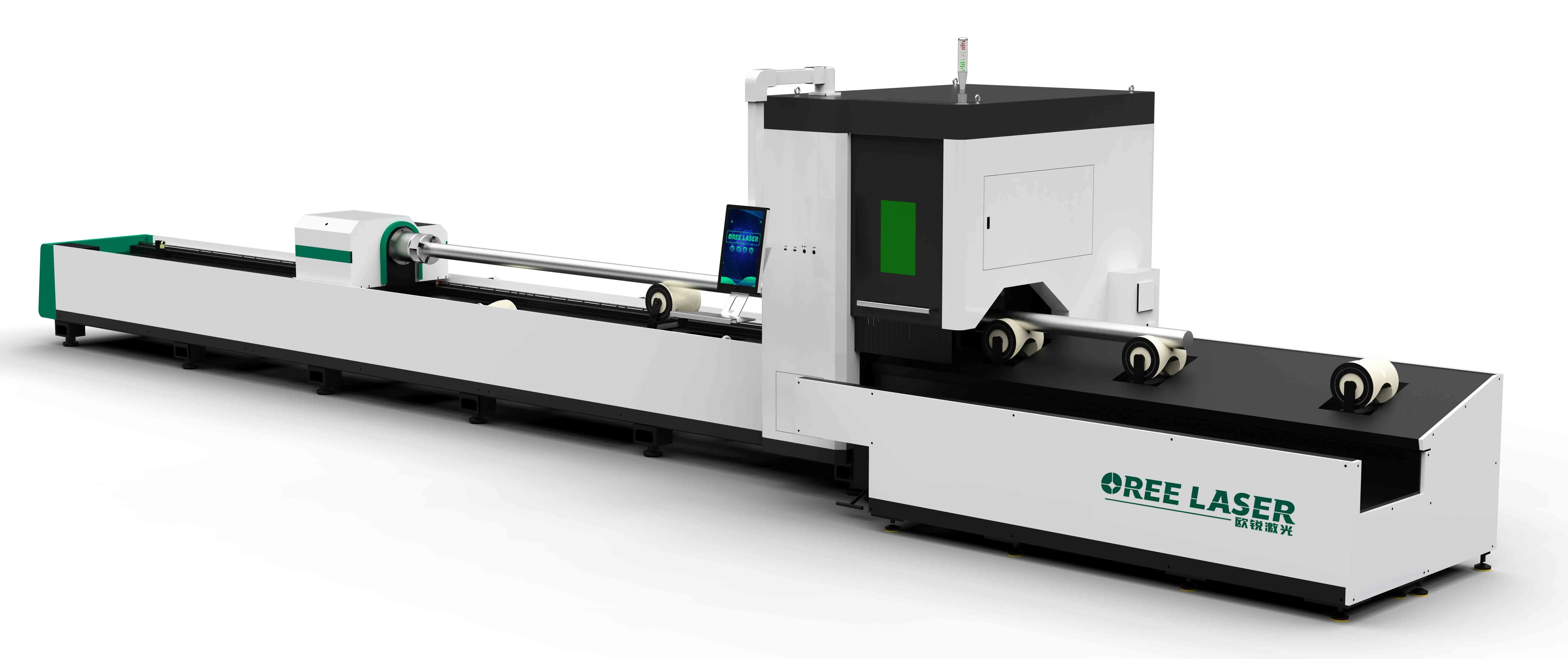

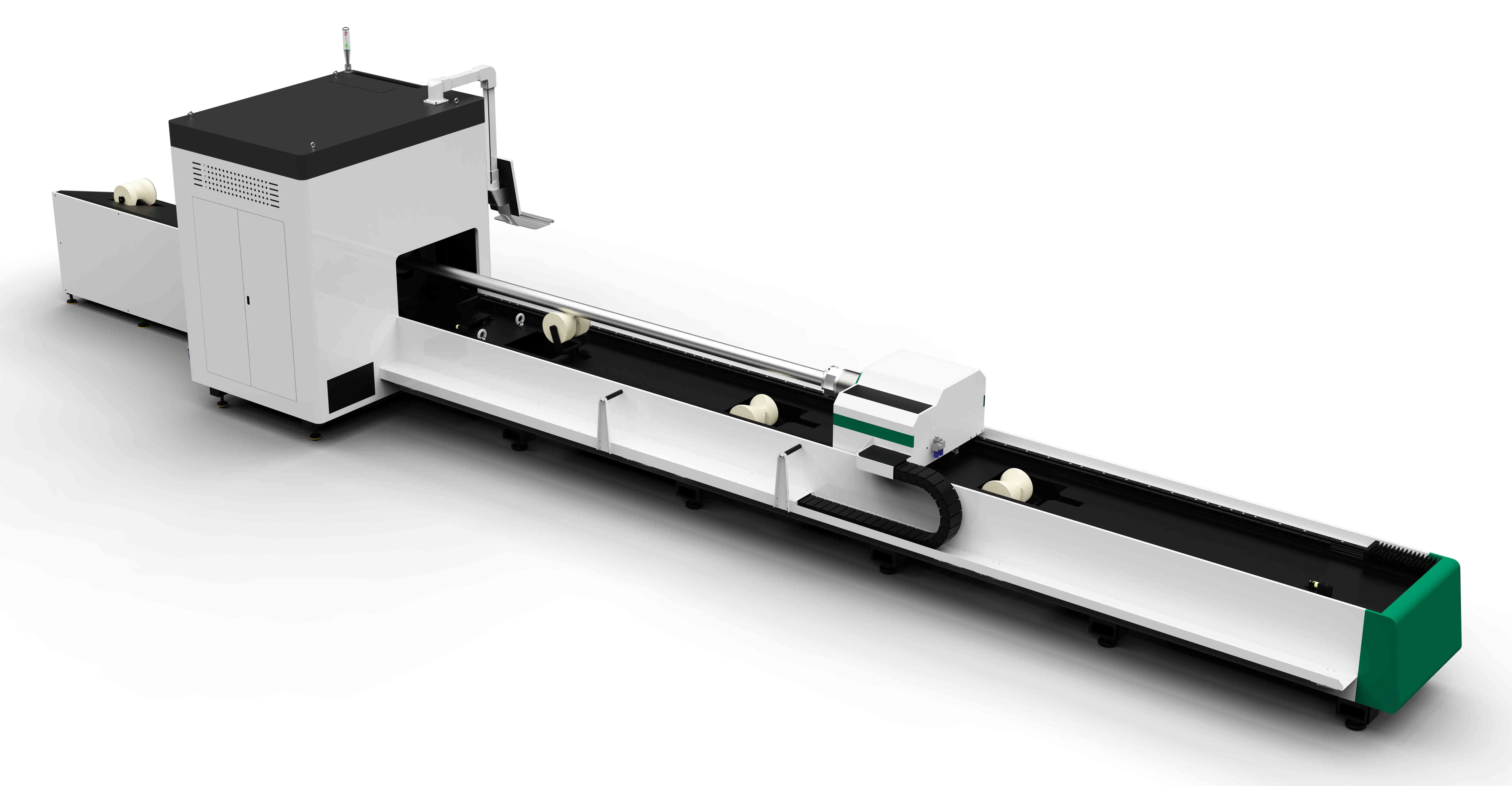

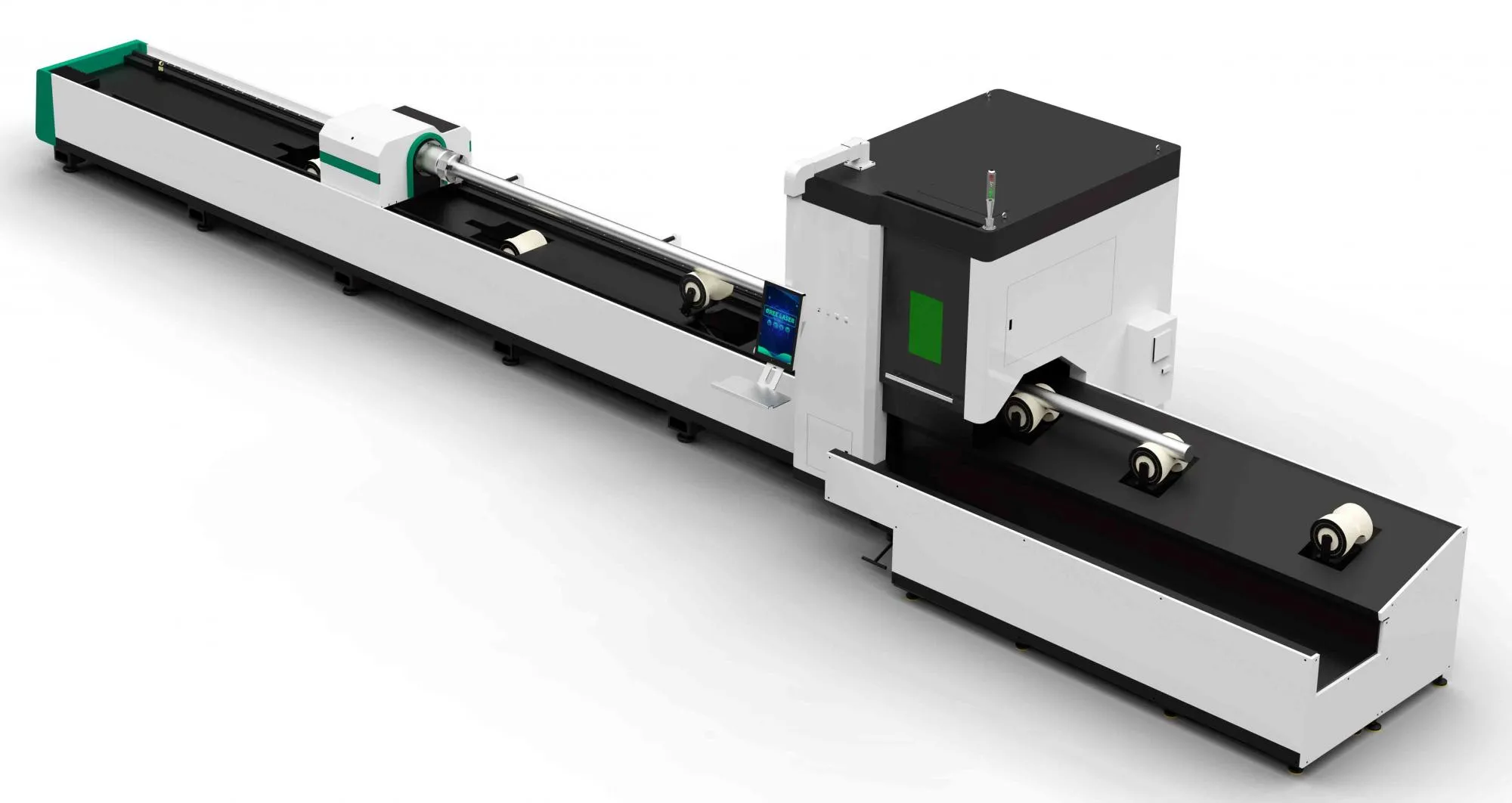

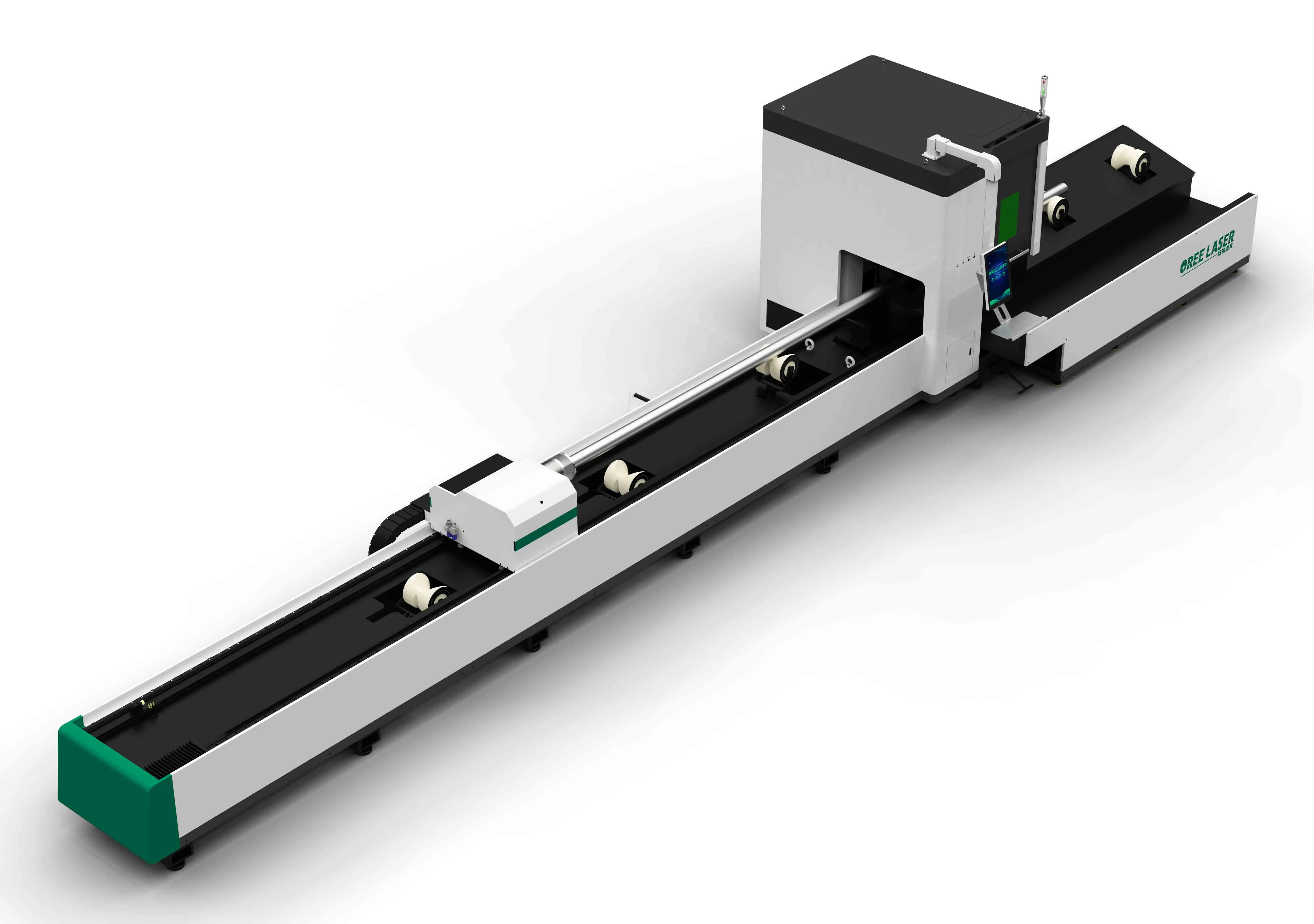

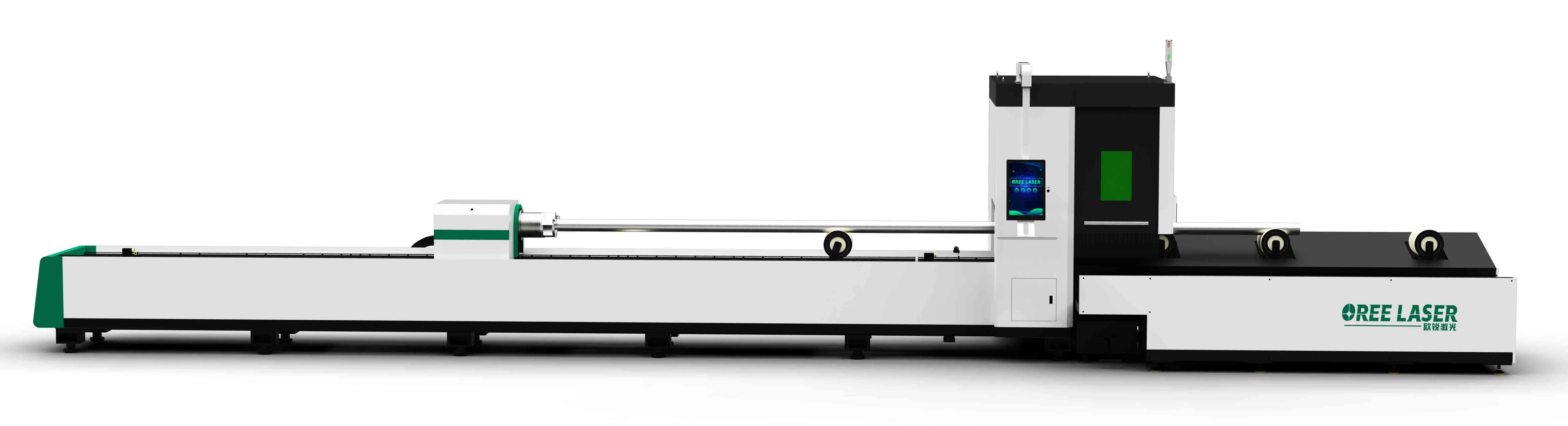

Лазерный станок для резки труб OREE LASER OR-Т6020
- Код товара: OR-Т6020
- Доступность: На складе
-
0.00 р.
